- Codice RS:
- 136-6075
- Codice costruttore:
- TPSC106K016R0500
- Costruttore:
- KYOCERA AVX
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 24/07/2024.
Aggiunto
Prezzo per Cadauno (in un sacchetto da 25)
0,587 €
(IVA esclusa)
0,716 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
25 - 100 | 0,587 € | 14,675 € |
125 - 475 | 0,479 € | 11,975 € |
500 - 1225 | 0,472 € | 11,80 € |
1250 + | 0,466 € | 11,65 € |
*prezzo indicativo |
- Codice RS:
- 136-6075
- Codice costruttore:
- TPSC106K016R0500
- Costruttore:
- KYOCERA AVX
Documentazione Tecnica
Normative
Dettagli prodotto

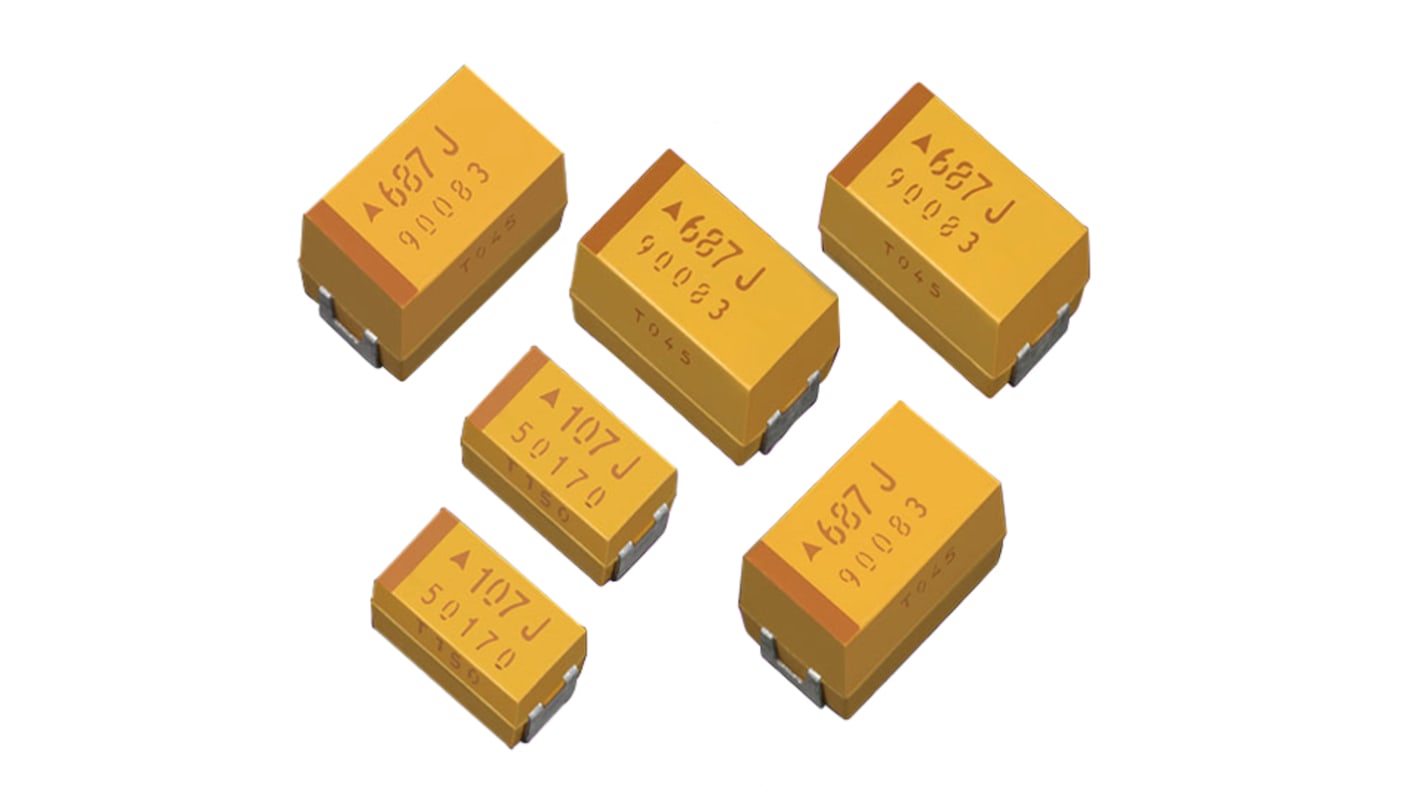

Serie TPS 10 → 16 V c.c.
I condensatori SMD a bassa ESR serie TPS di AVX sono progettati principalmente per l'uso in applicazioni di alimentazione. La serie di condensatori TPS è disponibile in 14 diverse dimensioni dei contenitori.
Bassa ESR (resistenza equivalente in serie)
Capacità di ondulazione alta
Bassa potenza e dissipazione del calore
Capacità di ondulazione alta
Bassa potenza e dissipazione del calore
AVX è il fornitore di condensatori al tantalio numero uno con quattro impianti di produzione in tutto il mondo, che garantisce la massima flessibilità e capacità per le esigenze più impegnative dell'industria elettronica. AVX è leader mondiale nelle tecnologie al tantalio solido MnO2, come il contenitore più piccolo MnO2, la capacità di temperatura più elevata fino a 230 °C e il prodotto a valore DCL più basso. AVX occupa la posizione leader del settore dei condensatori al tantalio ad alta affidabilità ed è il più grande fornitore di condensatori al tantalio solido ad alta affidabilità per applicazioni medicali e nel settore militare/aerospaziale con la più vasta gamma di prodotti per il settore medico, COTS-Plus, con spec. MIL e aeronautico. La tecnologia uniforme AVX offre soluzioni allavanguardia per le applicazioni audio e l'infrastruttura. AVX vanta una politica orientata al progresso e aperta sulla fornitura etica ed è un'azienda che adempie alle linee guida OECD nonché alla legislazione sui materiali di conflitto.
Con un ESR di soli 80 mΩ, i condensatori TPS sono adatti per la regolarizzazione e il filtraggio su guide di alimentazione a 3,3 V, la tensione di uscita preferita dei convertitori c.c./c.c. I dispositivi con elevata capacità possono essere usati anche come supporto a batteria nei dispositivi portatili in cui le dimensioni ridotte sono uno dei principali requisiti di progettazione. I condensatori al tantalio TPS sono dotati di una corrente massima di dispersione diretta di 19,8 μA e un fattore di dissipazione massima a 120 Hz del 12%. E soprattutto, questi dispositivi soddisfano i requisiti AEC-Q200 per il settore automotive.
Serie di robusti condensatori MnO2 a elettrolita solido con bassi valori ESR
Custodia disponibile in varie misure
Applicazioni di alimentazione
Custodia disponibile in varie misure
Applicazioni di alimentazione
Specifiche
Attributo | Valore |
---|---|
Tecnologia | Elettrolitico |
Capacità | 10µF |
Tensione | 16V cc |
Tipo di montaggio | Montaggio superficiale |
Package/Contenitore | 6032-28 |
Resistenza serie equivalente | 500mΩ |
Passo | 2.9mm |
Tolleranza | ±10% |
Lunghezza | 6mm |
Profondità | 3.2mm |
Altezza | 2.6mm |
Dimensioni | 6 x 3.2 x 2.6mm |
Serie | TPS |
Temperatura operativa massima | +125°C |
Elettrolita | Solido |
Polarizzato | Polare |
Tolleranza + | -10% |
Tipo di terminale | SMT |
Famiglia di materiali dielettrici | Tantalio |
Corrente di perdita | 1,6 μA |
Temperatura operativa minima | -55°C |
Tensione di picco | 13 V @ 125 °C |
Tolleranza - | +10% |
Fattore di dissipazione | 6% |
