- Codice RS:
- 124-3300
- Codice costruttore:
- 08055G104ZAT2A
- Costruttore:
- KYOCERA AVX
16000 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 4000)
0,021 €
(IVA esclusa)
0,026 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
4000 - 8000 | 0,021 € | 84,00 € |
12000 + | 0,02 € | 80,00 € |
*prezzo indicativo |
- Codice RS:
- 124-3300
- Codice costruttore:
- 08055G104ZAT2A
- Costruttore:
- KYOCERA AVX
Documentazione Tecnica
Normative
Dettagli prodotto

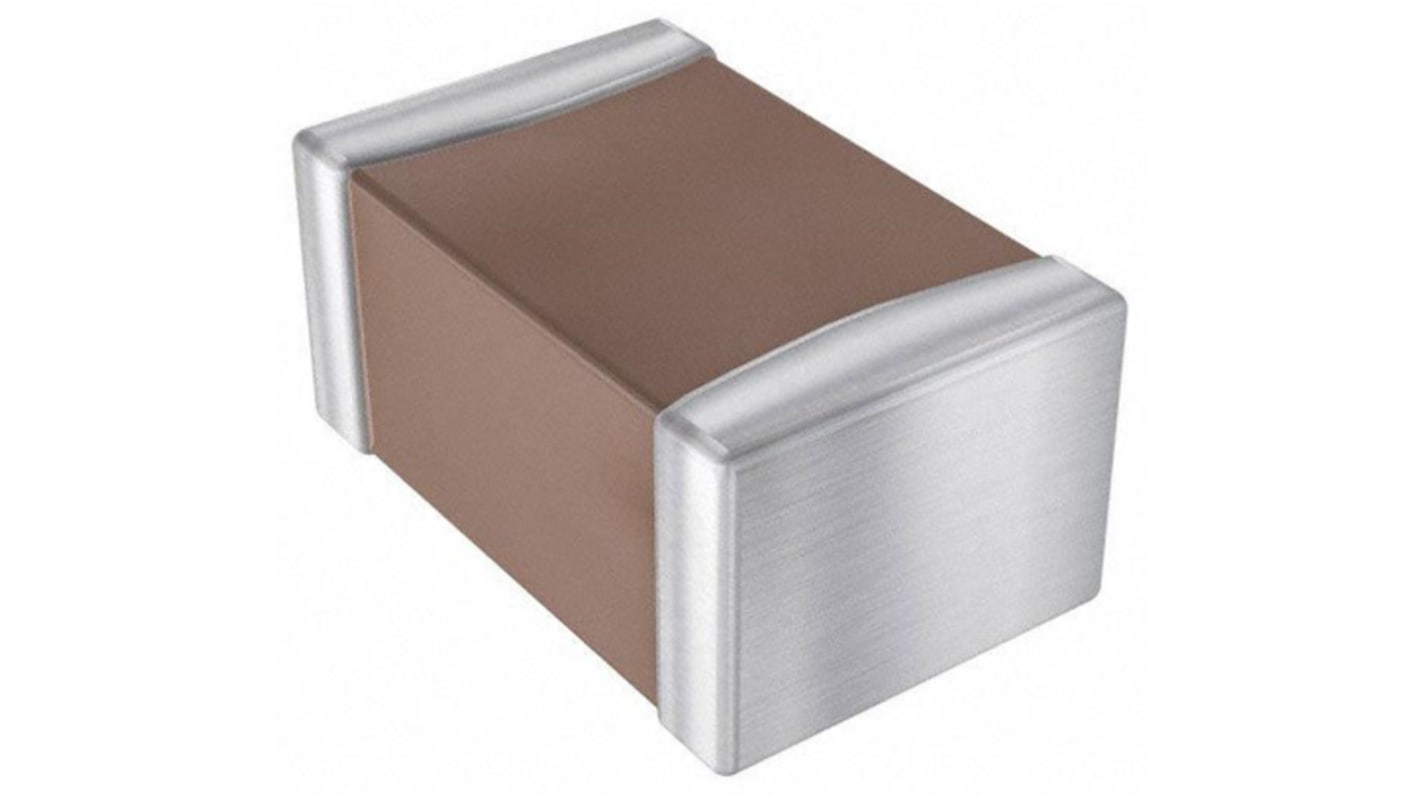

Serie AVX 0805 MLCC
Le formulazioni X7R sono denominate ceramiche "termostabili" e rientrano nei materiali di classe EIA II, i COG (NP0) sono i materiali ceramici più diffusi di classe EIA I "a compensazione termica"
Condensatori ceramici multistrato la cui variazione di temperatura è compresa tra ±15% e -55°C e +125°C.
Il cambiamento di capacità non è lineare
I chip AVX ad alta tensione presentano vantaggi di alta qualità, bassa perdita e piccole dimensioni, quindi le applicazioni includono come stabilizzatori nei convertitori di potenza ad alta frequenza, risonatori in SMPS e blocco di accoppiamento ad alta tensione/DC
Questi chip ad alta tensione presentano basse ESR ad alte frequenze
Sono disponibili versioni X5R a basso rumore
Sono disponibili versioni a basso profilo
Il cambiamento di capacità non è lineare
I chip AVX ad alta tensione presentano vantaggi di alta qualità, bassa perdita e piccole dimensioni, quindi le applicazioni includono come stabilizzatori nei convertitori di potenza ad alta frequenza, risonatori in SMPS e blocco di accoppiamento ad alta tensione/DC
Questi chip ad alta tensione presentano basse ESR ad alte frequenze
Sono disponibili versioni X5R a basso rumore
Sono disponibili versioni a basso profilo
Gamma 0805
Terminali in nichel ricoperti da uno strato di stagno (NiSn). Le applicazioni includono telefoni cellulari, video e sintonizzatori, COG/NPO è la formulazione più conosciuta dei materiali ceramici di classe EIA I a "compensazione termica", le formulazioni X7R, X5R sono denominate ceramiche "termostabili" e rientrano nei materiali di classe EIA II, le formulazioni Y5V, Z5U sono concepite per gli impieghi generici in una gamma di temperature limitata, rientrano nei materiali di classe EIA II; queste caratteristiche sono ideali per le applicazioni di disaccoppiamento.
Specifiche
Attributo | Valore |
---|---|
Capacità | 100nF |
Tensione | 50V cc |
Package/Contenitore | 0805 (2012M) |
Tipo di montaggio | Montaggio superficiale |
Dielettrico | Y5V |
Dimensioni | 2.01 x 1.25 x 1.02mm |
Lunghezza | 2.01mm |
Profondità | 1.25mm |
Altezza | 1.02mm |
Serie | Standard |
Tipo di terminale | Montaggio superficiale |
Temperatura operativa massima | +85°C |
Temperatura operativa minima | -30°C |
