- Codice RS:
- 788-3057
- Codice costruttore:
- C3216X5R1A107M160AC
- Costruttore:
- TDK
Verifica stock non disponibile - chiama per informazioni
Aggiunto
Prezzo per 1pz in confezione da 5
0,984 €
(IVA esclusa)
1,20 €
(IVA inclusa)
Unità | Per unità | Per Pack* |
5 - 45 | 0,984 € | 4,92 € |
50 - 95 | 0,69 € | 3,45 € |
100 - 245 | 0,64 € | 3,20 € |
250 - 495 | 0,59 € | 2,95 € |
500 + | 0,54 € | 2,70 € |
*prezzo indicativo |
- Codice RS:
- 788-3057
- Codice costruttore:
- C3216X5R1A107M160AC
- Costruttore:
- TDK
Documentazione Tecnica
Normative
Dettagli prodotto

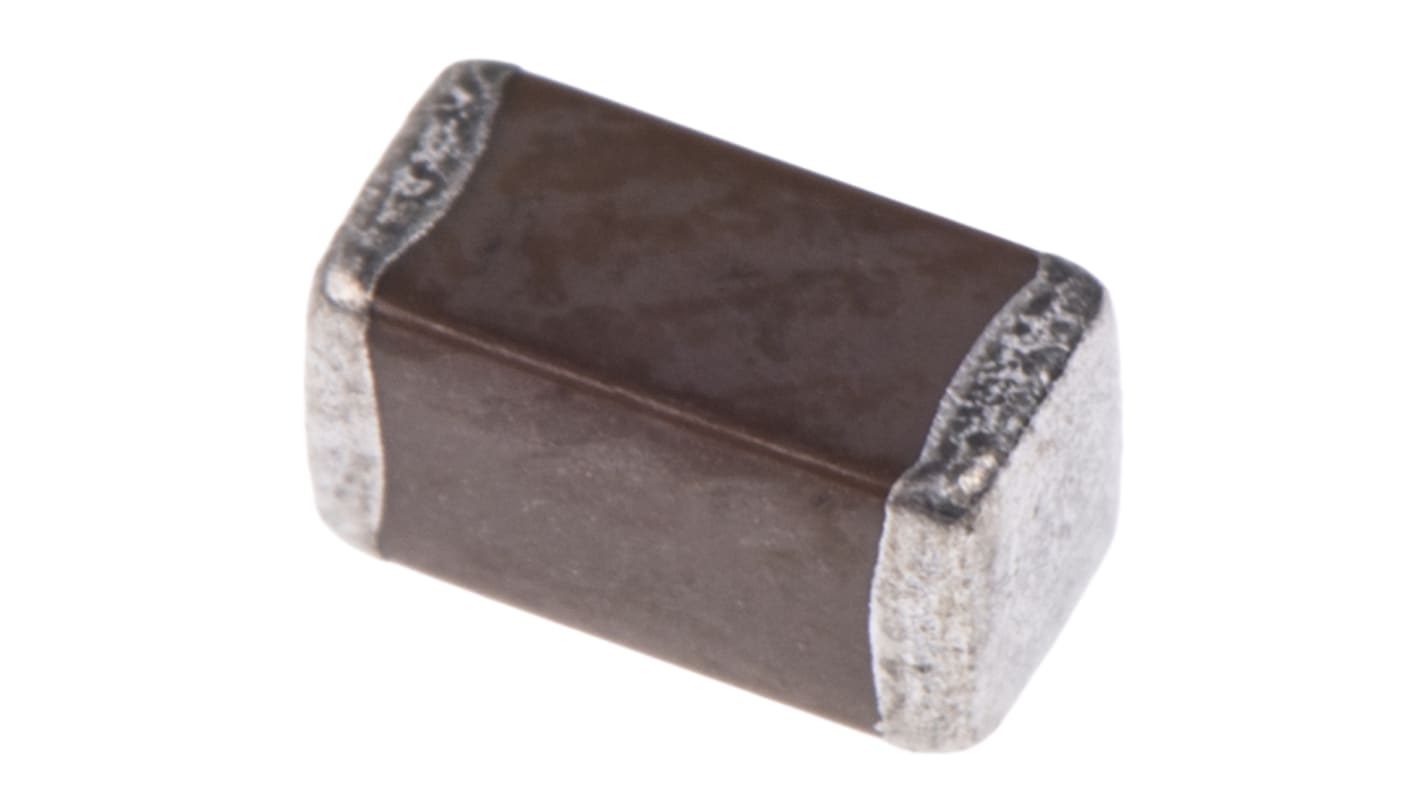

TDK tipo C serie 1206
Serie TDK 1206 C MLCC (Multistlayer Ceramic Capacitor) Con una struttura monolitica che garantisce una resistenza meccanica e un'affidabilità superiori, questi condensatori MLCC sono adatti per varie applicazioni di tipo commerciale, dai circuiti di alimentazione ai display LED. Questi MLCC sono noti per le loro basse ESL e per le eccellenti caratteristiche di frequenza, che consentono una progettazione circuitale strettamente conforme ai valori teorici.
Composizione
Il condensatore a chip della serie C è dotato di strati multipli di materiale dielettrico, che è un dielettrico di tipo Classe II adatto per applicazioni con capacità superiori con una tecnica di stratificazione perfetta che assicura il posizionamento preciso degli strati di dielettrico e di elettrodo nonché la tecnologia multistrato.
Caratteristiche e vantaggi
I valori di capacità variano da 0,5 pF a 100 μF in base al materiale dielettrico
Bassa ESL e ottime caratteristiche di frequenza
Basso autoriscaldamento e ed elevata resistenza di ripple grazie alla bassa ESR
Gamma di temperature elevate da -55°C a 85°C.
Tensione nominale CC da 4 V a 50 V.
Nessuna polarità
Bassa ESL e ottime caratteristiche di frequenza
Basso autoriscaldamento e ed elevata resistenza di ripple grazie alla bassa ESR
Gamma di temperature elevate da -55°C a 85°C.
Tensione nominale CC da 4 V a 50 V.
Nessuna polarità
Applications
I componenti della serie 1206 sono di qualità commerciale per applicazioni generiche tra cui:
Apparecchiature elettroniche generali
Apparecchiature di comunicazione mobile
Circuito di alimentazione
Apparecchiature per automazione d'ufficio
TV:
Display a LED
Server
PC
Notebook
Apparecchiature elettroniche generali
Apparecchiature di comunicazione mobile
Circuito di alimentazione
Apparecchiature per automazione d'ufficio
TV:
Display a LED
Server
PC
Notebook
Gamma 1206
C0G (NP0) è la formulazione più diffusa dei materiali ceramici EIA Classe I.
Le formulazioni X7R sono denominate ceramiche "stabili alla temperatura" e rientrano nei materiali EIA di classe II.
Le formulazioni Y5V sono per uso generico in un intervallo di temperature limitato.Queste caratteristiche rendono Y5V ideale per applicazioni di disaccoppiamento
Le formulazioni X7R sono denominate ceramiche "stabili alla temperatura" e rientrano nei materiali EIA di classe II.
Le formulazioni Y5V sono per uso generico in un intervallo di temperature limitato.Queste caratteristiche rendono Y5V ideale per applicazioni di disaccoppiamento
Gamma 1206
COG (NP0) è la formulazione più conosciuta dei materiali ceramici 'a compensazione termica' classe EIA I.
Le formulazioni X7R sono denominate ceramiche "stabili alla temperatura" e rientrano nei materiali classe EIA II
Le formulazioni Y5V sono concepite per l'utilizzo in applicazioni a scopo generico in una gamma di temperature limitate. Queste caratteristiche rendono le formulazioni Y5V ideali nell'ambito di applicazioni di disaccoppiamento.
Le formulazioni X7R sono denominate ceramiche "stabili alla temperatura" e rientrano nei materiali classe EIA II
Le formulazioni Y5V sono concepite per l'utilizzo in applicazioni a scopo generico in una gamma di temperature limitate. Queste caratteristiche rendono le formulazioni Y5V ideali nell'ambito di applicazioni di disaccoppiamento.
Specifiche
Attributo | Valore |
---|---|
Capacità | 100µF |
Tensione | 10V cc |
Package/Contenitore | 1206 (3216M) |
Tipo di montaggio | Montaggio superficiale |
Dielettrico | X5R |
Tolleranza | ±20% |
Dimensioni | 3.2 x 1.6 x 1.6mm |
Lunghezza | 3.2mm |
Profondità | 1.6mm |
Altezza | 1.6mm |
Serie | C |
Tipo di terminale | Montaggio superficiale |
Temperatura operativa massima | +85°C |
Temperatura operativa minima | -55°C |
