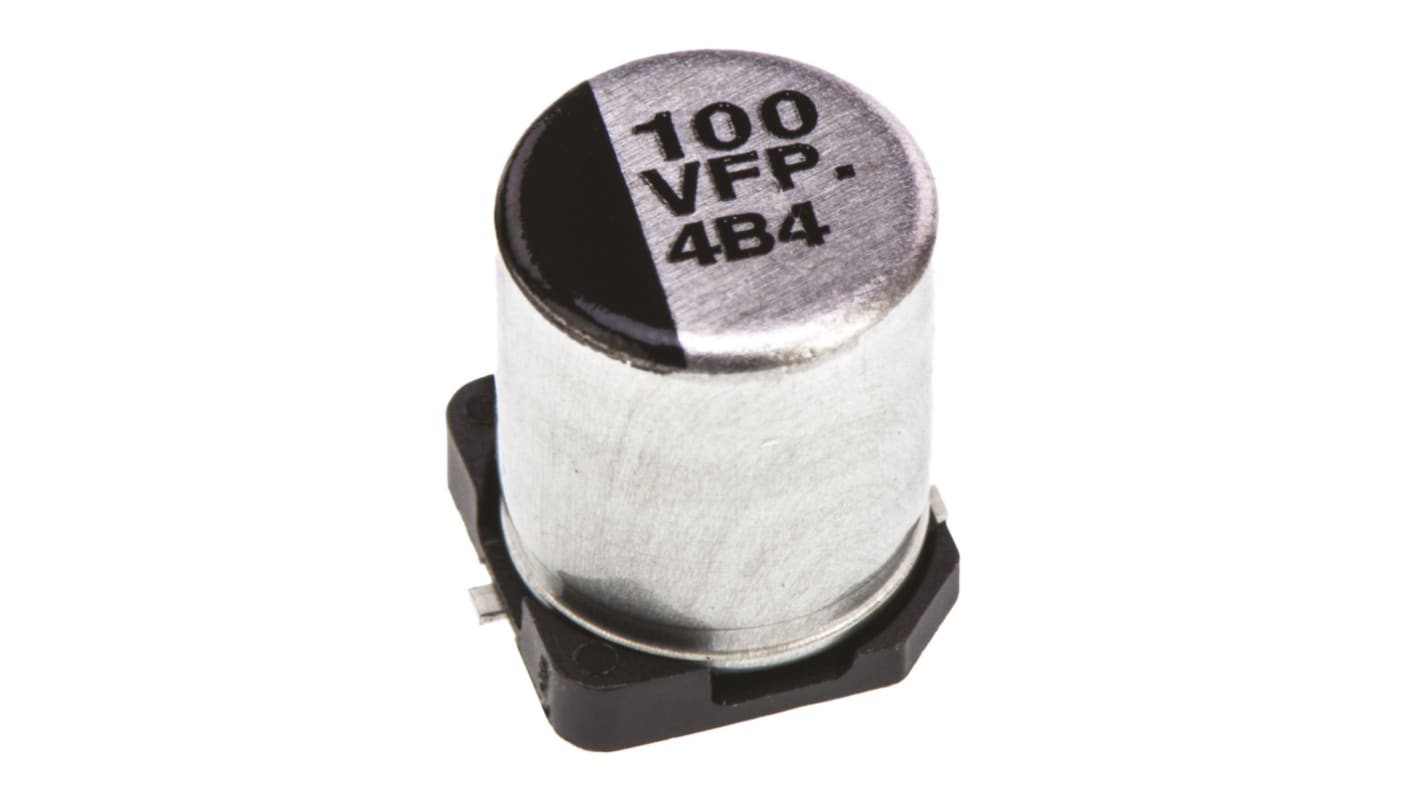

Condensatore elettrolitico Panasonic, serie FP, 100μF, 35V cc, ±20%, +105°C, SMD

Codice RS:: 568-515
Codice costruttore:: EEEFPV101XAP
Costruttore:: Panasonic

Condensatore elettrolitico Panasonic, serie FP, 100μF, 35V cc, ±20%, +105°C, SMD

Sconto per quantità disponibile

Prezzo per 1 confezione da 5 unità*

3,33 €

(IVA esclusa)

4,065 €

(IVA inclusa)

Consegna GRATUITA per ordini superiori a 100,00 €

In magazzino

65 unità pronte per la spedizione
Più 1075 unità pronte per la spedizione da un'altra sede

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità	Per confezione*
5 - 45	0,666 €	3,33 €
50 - 95	0,628 €	3,14 €
100 - 245	0,588 €	2,94 €
250 - 495	0,546 €	2,73 €
500 +	0,494 €	2,47 €

*prezzo indicativo

Confronta

Codice RS:: 568-515
Codice costruttore:: EEEFPV101XAP
Costruttore:: Panasonic

Condensatore elettrolitico di alluminio Panasonic serie FP, capacità 100 μF, tensione 35V CC - EEEFPV101XAP

Questo condensatore elettrolitico di alluminio è progettato per il montaggio in superficie e offre prestazioni affidabili in varie applicazioni elettroniche. Con una capacità di 100 μF e una tensione nominale di 35 V CC, presenta dimensioni compatte da 6,3 mm di diametro e 7,7 mm di altezza. Questo prodotto soddisfa le norme automobilistiche AEC-Q200, garantendo la durata in ambienti difficili.

Caratteristiche e vantaggi

• Prodotto progettato per applicazioni a montaggio superficiale per risparmiare spazio
• Condensatore polarizzato per una maggiore funzionalità del circuito
• Bassa resistenza in serie equivalente di 160 mΩ per un funzionamento efficiente
• Corrente di ondulazione residua di tensione nominale di 600 mA per gestire carichi di picco
• Ampio intervallo di temperature d'esercizio da -55 °C a +105 °C
• Aspettativa di vita di 2000 ore in condizioni ottimali

Applicazioni

• Soluzione utilizzata nei sistemi elettronici automobilistici per la stabilità
• Prodotto adatto per i filtri di alimentazione di vari dispositivi
• Soluzione utilizzata in ambienti sensibili alla temperatura per garantire prestazioni affidabili
• Soluzione impiegata nei controlli di automazione per una gestione efficiente dell'energia

Quali sono i vantaggi dell'utilizzo di questo tipo di condensatore in un circuito elettronico?

La bassa ESR consente un efficiente trasferimento di energia, riducendo le perdite di potenza, mentre il design polarizzato può migliorare l'efficienza del circuito nelle applicazioni che richiedono prestazioni stabili.

In che modo l'intervallo di temperatura influisce sulla sua utilizzabilità in ambienti diversi?

L'ampia gamma di temperature d'esercizio garantisce la funzionalità sia in condizioni di freddo che di caldo estremo, caratteristica che lo rende adatto alle applicazioni automobilistiche e industriali in cui le temperature fluttuano in modo significativo.

Qual è l'importanza della certificazione AEC-Q200 per questo componente?

La certificazione alla norma AEC-Q200 indica che il componente ha superato i rigorosi standard automobilistici, garantendo affidabilità e prestazioni in ambienti automobilistici in cui il guasto non è un'opzione.

In che modo questo condensatore gestisce le correnti di ondulazione residua di tensione elevate nei circuiti?

Con una corrente di ondulazione residua di tensione nominale di 600 mA, è in grado di gestire correnti di picco, essenziali per mantenere la stabilità nelle applicazioni di alimentazione e filtraggio.

Quali sono i fattori da considerare per una durata ottimale nella progettazione dei circuiti?

Per raggiungere la durata nominale di 2000 ore, è fondamentale operare entro i limiti di tensione e temperatura specificati, evitando condizioni che potrebbero causare perdite eccessive o surriscaldamento.

Attributo	Valore
Capacità	100µF
Tensione	35V cc
Tipo di montaggio	Montaggio superficiale
Tecnologia	Elettrolitico all'alluminio
Dimensioni	6.3 (Dia.) x 7.7mm
Altezza	7.7mm
Lunghezza	7.7mm
Temperatura operativa minima	-55°C
Diametro	6.3mm
Temperatura operativa massima	+105°C
Durata	2000h
Corrente di perdita	3 μA
Serie	FP
Corrente di ripple	600mA
Standard per uso automobilistico	AEC-Q200
Polarizzato	Polare
Tolleranza	±20%
Resistenza serie equivalente	160mΩ
Fattore di dissipazione	200%
