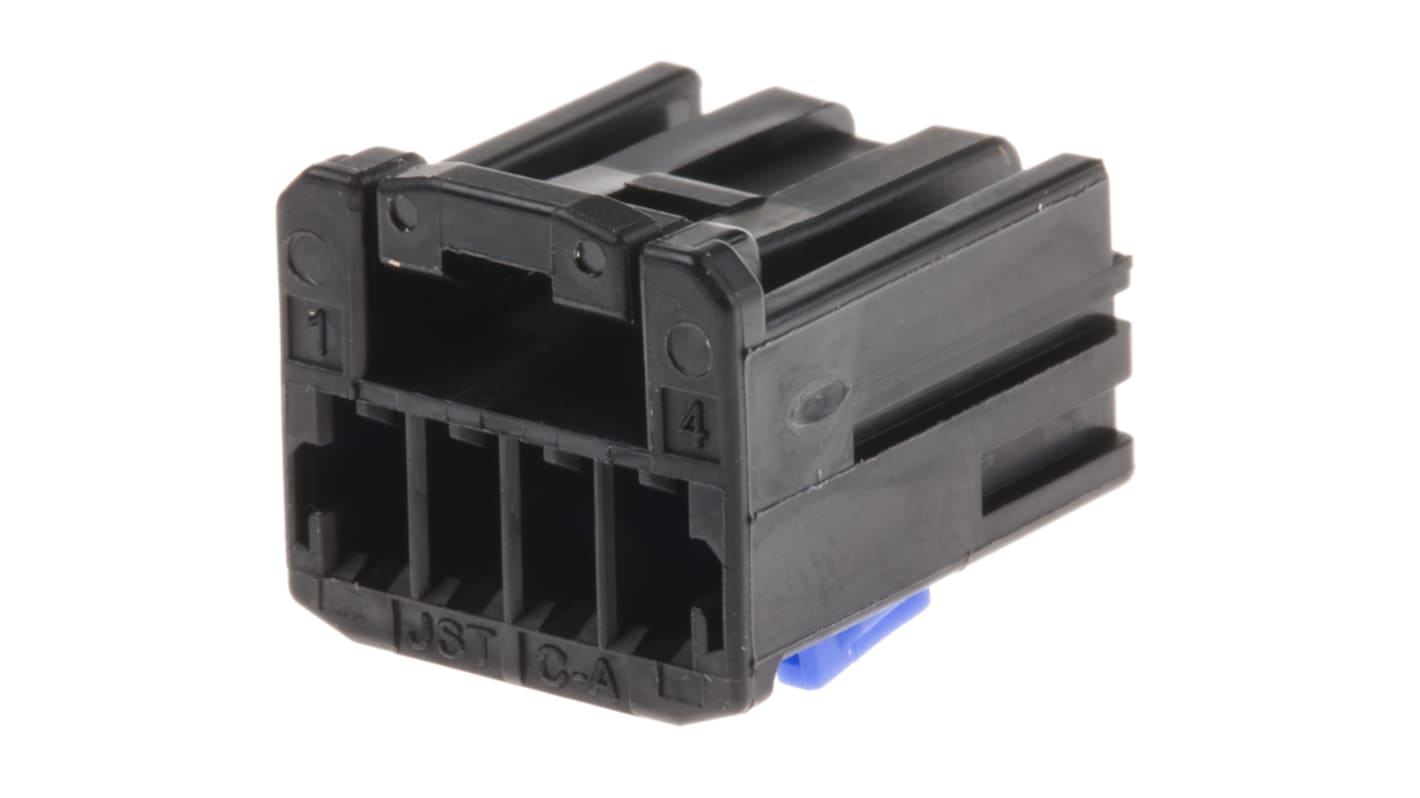

Connettore automotive JST, Femmina, 5A, 4 vie, file, Montaggio superficiale
- Codice RS:
- 172-5056
- Codice costruttore:
- HCMPB-04-K
- Costruttore:
- JST
210 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Cadauno (in una scatola da 600)
0,316 €
(IVA esclusa)
0,386 €
(IVA inclusa)
Unità | Per unità | Per Scatola* |
|---|---|---|
| 600 + | 0,316 € | 189,60 € |
*prezzo indicativo
- Codice RS:
- 172-5056
- Codice costruttore:
- HCMPB-04-K
- Costruttore:
- JST
Documentazione Tecnica
Normative
- Paese di origine:
- US
Dettagli prodotto
Corpi connettore femmina con passo da 2,54 mm JST HCH
Una serie di corpi connettore femmina per montaggio su cavo dalla gamma HCH di connettori per uso automobilistico. Con un passo da 2,54 mm e la capacità di accettare terminali femmina di lunghezza ridotta, questi robusti mini contenitori sono ideali per applicazioni in spazi ridotti. I contenitori sono progettati per accettare i terminali a crimpare 123-7021 e accettano cavi di dimensione da 0,3 mm² a 0,5 mm². I contenitori in questa gamma sono disponibili in opzioni a 4 e 9 circuiti. È inoltre disponibile separatamente una pinza a crimpare adatta 123-8226
Caratteristiche e vantaggi
Sviluppato per un collegamento PCB filo-scheda miniaturizzato e di profilo basso, per applicazioni del settore automobilistico
Elevata affidabilità in apparecchiature elettriche automobilistiche
Design robusto e compatto
Ampia gamma di temperatura -40 °C - +120 °C
Compatti
Elevata affidabilità in apparecchiature elettriche automobilistiche
Design robusto e compatto
Ampia gamma di temperatura -40 °C - +120 °C
Compatti
Applicazioni
Automobilistico
Gamma JST
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 4 |
| Tipologia | Femmina |
| Numero di file | 1 |
| Corrente nominale | 5A |
| Tipo di montaggio | Montaggio superficiale |
| Serie | HCH |
| Colore | Nero |
| Terminazione | Crimpare |
| Altezza | 11mm |
| Larghezza | 12.46mm |
| Materiale custodia | PBT |
| Profondità | 14.8mm |
| Minima temperatura operativa | -40°C |
| Placcatura contatto | Stagno |
| Materiale contatto | Lega di rame |
| Massima temperatura operativa | +120°C |
| Con cavo | Sì |
