- Codice RS:
- 680-7765
- Codice costruttore:
- 3-1437290-7
- Costruttore:
- TE Connectivity
47 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
257 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
10,53 €
(IVA esclusa)
12,85 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 10,53 € |
10 - 49 | 9,68 € |
50 + | 8,96 € |
- Codice RS:
- 680-7765
- Codice costruttore:
- 3-1437290-7
- Costruttore:
- TE Connectivity
Normative
- Paese di origine:
- CN
Dettagli prodotto

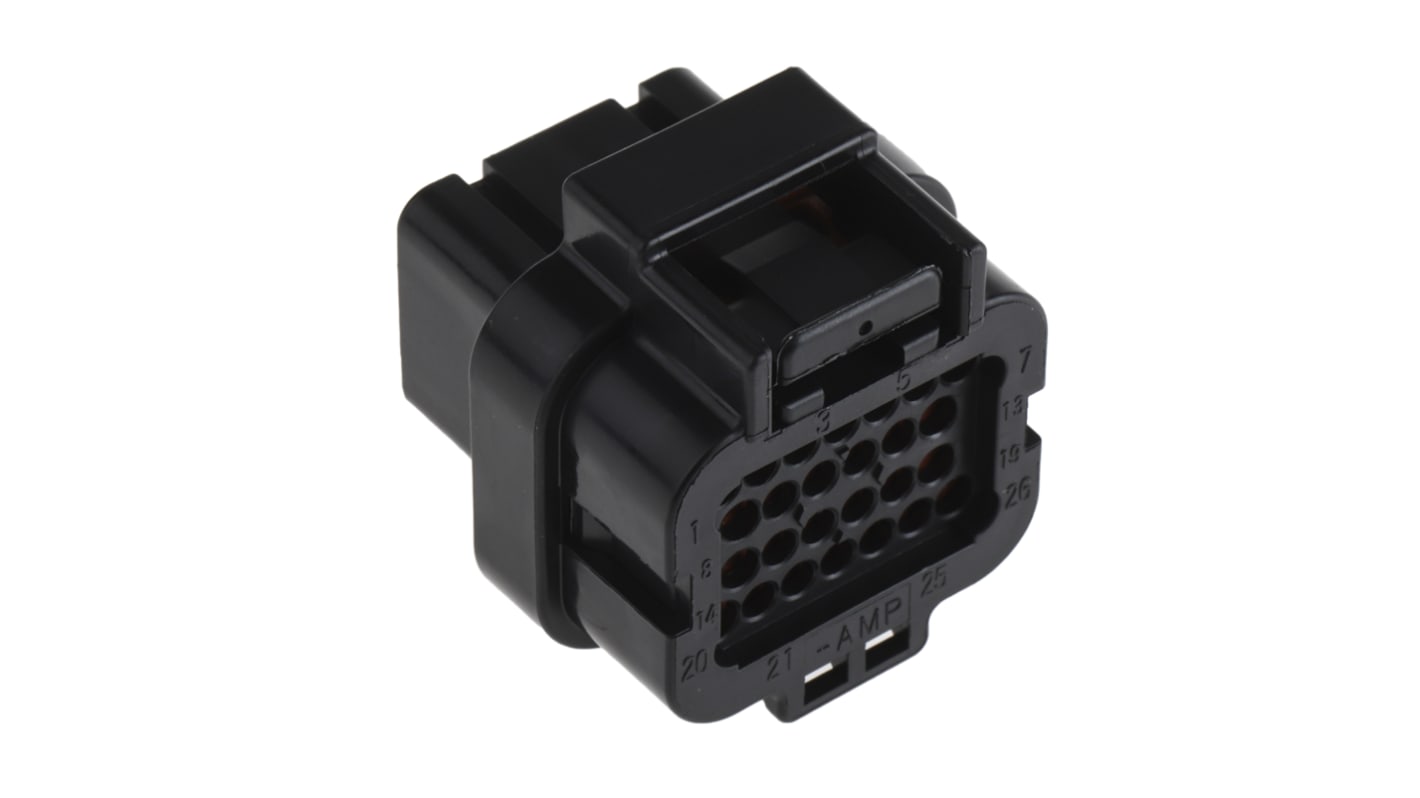

Corpo connettore maschio assemblato 1.0 mm serie SUPERSEAL TE Connectivity
Presentazione della serie Superseal di corpi connettore maschio te Connectivity. Il design resistente e affidabile facilita il montaggio tra le schede a circuito stampato e il cablaggio/fili o tra ulteriori schede a circuito stampato tra loro. La serie Superseal ha una dimensione del contatto di 1 mm. e viene fornito con orientamento del corpo diritto o ad angolo retto.
Caratteristiche e vantaggi
• Durata: Dopo aver collegato l'alloggiamento del tappo, l'alloggiamento del connettore maschio viene accoppiato e quindi viene applicata una forza di 78,4 N con un movimento oscillante. 25 cicli di prova.
Contenitore In Materiale Termoplastico/PET da • per prestazioni/resistenza affidabili. Il materiale esterno è leggero e consente una maggiore flessibilità di progettazione.
• La serie SUPERSEAL dispone di meccanismi di bloccaggio secondari incorporati che facilitano l'inserimento dei contatti nel corpo connettore, evitando così il distacco dei contatti durante l'accoppiamento.
• chiave Di Polarizzazione di serie, che aiuta a prevenire l'inserimento di un'altra scheda a circuito stampato a meno che non sia inserita correttamente.
• una varietà di contatti (26, 34 e più) adatti in un'ampia gamma di prese industriali.
• passi da 3 mm disponibili.
Applications
• Controlli industriali
• Sistemi di rete
• Alcuni elettrodomestici
Caratteristiche e vantaggi
• Durata: Dopo aver collegato l'alloggiamento del tappo, l'alloggiamento del connettore maschio viene accoppiato e quindi viene applicata una forza di 78,4 N con un movimento oscillante. 25 cicli di prova.
Contenitore In Materiale Termoplastico/PET da • per prestazioni/resistenza affidabili. Il materiale esterno è leggero e consente una maggiore flessibilità di progettazione.
• La serie SUPERSEAL dispone di meccanismi di bloccaggio secondari incorporati che facilitano l'inserimento dei contatti nel corpo connettore, evitando così il distacco dei contatti durante l'accoppiamento.
• chiave Di Polarizzazione di serie, che aiuta a prevenire l'inserimento di un'altra scheda a circuito stampato a meno che non sia inserita correttamente.
• una varietà di contatti (26, 34 e più) adatti in un'ampia gamma di prese industriali.
• passi da 3 mm disponibili.
Applications
• Controlli industriali
• Sistemi di rete
• Alcuni elettrodomestici
3-1437290-7 Caratteristiche:
Alloggiamento per terminali femmina
Diametro pin di accoppiamento 1 mm
Sistema di connettori filo-scheda e filo-dispositivo
26 posizioni, 4 file
Linea centrale (passo) 3 mm
Funzione di bloccaggio principale integrata nell'alloggiamento
Sigillabile
Tensione d'esercizio 250 Vac
Dimensioni (L x L x A): 32,2 x 32,15 x 34,55 mm
Grado di protezione JIS D0203
Grado di infiammabilità UL 94V-2
Intervallo di temperatura da -40 a +125 °C.
Orientamento corpo diritto
Diametro pin di accoppiamento 1 mm
Sistema di connettori filo-scheda e filo-dispositivo
26 posizioni, 4 file
Linea centrale (passo) 3 mm
Funzione di bloccaggio principale integrata nell'alloggiamento
Sigillabile
Tensione d'esercizio 250 Vac
Dimensioni (L x L x A): 32,2 x 32,15 x 34,55 mm
Grado di protezione JIS D0203
Grado di infiammabilità UL 94V-2
Intervallo di temperatura da -40 a +125 °C.
Orientamento corpo diritto
Connettori SUPERSEAL Te Connectivity, 1,0 mm e 1,5 mm
Sviluppati per soddisfare i sempre crescenti requisiti ed esigenze di sicurezza e affidabilità nel campo dei collegamenti elettrici, questi connettori soddisfano tutti i requisiti prescritti dalle norme varie automobilistiche ed industriali. Le applicazioni tipiche includono vari sensori automobilistici, i trasmettitori di pressione dell'olio, il monitoraggio della temperatura dell'acqua o qualunque applicazione che richieda la protezione impermeabile IP67.
Caratteristiche e vantaggi
Contatti robusti e affidabili
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 26 |
Tipo | Alloggiamento per terminali femmina |
Tipologia | Maschio |
Numero di file | 4 |
Tipo di montaggio | Montaggio su cavo |
Serie | AMP Superseal 1.0 |
Colore | Nero |
Altezza | 34.55mm |
Larghezza | 32.2mm |
Profondità | 32.15mm |
Materiale custodia | PET |
