- Codice RS:
- 841-1811
- Codice costruttore:
- 502225-0801
- Costruttore:
- Molex
6 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
866 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
19,19 €
(IVA esclusa)
23,41 €
(IVA inclusa)
Unità | Per unità |
1 - 9 | 19,19 € |
10 - 24 | 16,58 € |
25 + | 15,39 € |
- Codice RS:
- 841-1811
- Codice costruttore:
- 502225-0801
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Dettagli prodotto

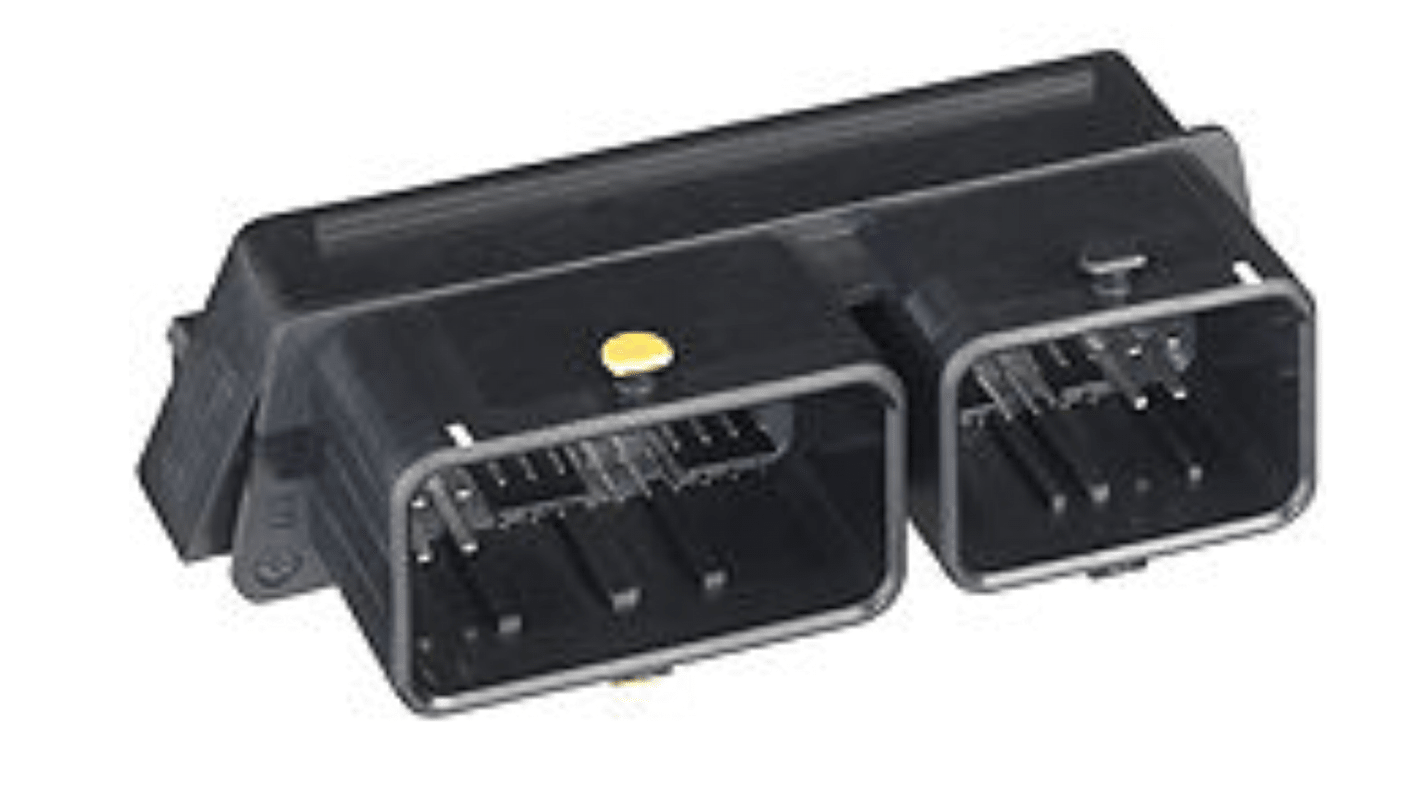

Connettore ibrido CMC, connettori per circuito stampato
Connettore per uso automobilistico Molex, corrente nominale 6 A, terminali a saldare - serie CMC - 502225-0801
Fai uscire il tuo veicolo dai blocchi con questo connettore CMC di Molex. È stato progettato specificatamente per le applicazioni automobilistiche e fornisce un collegamento affidabile tra il circuito stampato a bordo scheda e i controlli interni. Il connettore filo-scheda resiste agli elementi esterni, grazie al suo robusto contenitore in resina che resiste all'abrasione, all'usura e alle alte temperature fino a +105 °C. Per un'installazione rapida e senza errori, la sua leva e la sua funzione di polarizzazione consentono un assemblaggio rapido senza alcuna possibilità di abbinamento errato con un componente errato.
Caratteristiche e vantaggi
Elevata densità di imballaggio in quanto è possibile caricare fino a 80 circuiti
I contatti in lega di rame resistono alla corrosione, per una maggiore longevità in ambienti umidi
I terminali a saldare tengono saldamente i fili, anche in presenza di vibrazioni
I contatti in lega di rame resistono alla corrosione, per una maggiore longevità in ambienti umidi
I terminali a saldare tengono saldamente i fili, anche in presenza di vibrazioni
Applicazioni
Apparecchiature agricole
Camion e veicoli da costruzione
Produzione automobilistica
Industria navale
Camion e veicoli da costruzione
Produzione automobilistica
Industria navale
Come faccio a sapere quando questo connettore per uso automobilistico è accoppiato in modo sicuro a una parte compatibile?
Grazie alla garanzia di ritenzione del terminale, è facile sapere quando è stato collegato in modo sicuro il componente.
Connettori ibridi Molex CMC
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 80 |
Tipo | Connettore |
Tipologia | Maschio |
Numero di file | 4 |
Corrente nominale | 6A |
Tipo di montaggio | Montaggio con foro passante |
Serie | CMC |
Colore | Nero |
Terminazione | Saldare |
Altezza | 30.6mm |
Larghezza | 99mm |
Profondità | 49mm |
Materiale custodia | PBT |
Placcatura contatto | Stagno |
Massima temperatura operativa | +105°C |
Minima temperatura operativa | -40°C |
Numero di serie | 502225 |
Materiale contatto | Lega di rame |
