Connettore backplane ERNI serie ERmet Femmina, 95 vie, 5 file, passo 2mm, a A pressione Foro passante
- Codice RS:
- 170-6853
- Codice costruttore:
- 134075
- Costruttore:
- ERNI
Prodotto non a stock - in consegna appena disponibile
Aggiunto
Prezzo per Unità
9,541 €
(IVA esclusa)
11,64 €
(IVA inclusa)
Unità | Per unità | Per Vassoio* |
32 + | 9,541 € | 305,312 € |
*prezzo indicativo |
- Codice RS:
- 170-6853
- Codice costruttore:
- 134075
- Costruttore:
- ERNI
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto
Connettori femmina hard metric da 2,0 mm ERNI ERmet
I connettori femmina hard metric da 2,0 mm ERmet presentano un design modulare ad alta densità supportato dagli standard internazionali in materia di connettori IEC 61076-4-101. Questi connettori femmina HM da 2,0 mm ERmet possono supportare diverse disposizioni del circuito stampato fra cui applicazioni scheda-scheda, backplane e schede di espansione. I contatti di segnale con passo da 2,00 mm di questi connettori femmina presentano un design a lamina a doppio fascio che fornisce lunghezze dei percorsi del segnale equalizzate per elevate prestazioni. I connettori femmina HM da 2,0 mm ERmet per montaggio ad angolo retto sono disponibili con schermatura superiore di ritorno con messa a terra integrata. Le versioni a montaggio verticale sono disponibili con file di contatti di schermatura opzionali per prestazioni ottimali. Sono disponibili anche versioni con piedini di posizionamento per una maggiore rigidità e polarizzazione sul circuito stampato. Le terminazioni a pressione su questi connettori femmina HM da 2,0 mm ERmet consentono un montaggio su circuito stampato semplice e sicuro. Questi connettori femmina hard metric da 2,0 mm ERmet sono disponibili in configurazioni di tipo A, B e C e con diverse larghezze modulari.
Caratteristiche e vantaggi
Struttura ad alta densità
Conforme agli standard internazionali in materia di connettori IEC 61076-4-101
Contatti a doppio fascio per prestazioni di segnale elevate
Funzioni di allineamento e polarizzazione
Opzioni con piedini di posizionamento circuito stampato e schermatura
Terminazioni a pressione
Conforme agli standard internazionali in materia di connettori IEC 61076-4-101
Contatti a doppio fascio per prestazioni di segnale elevate
Funzioni di allineamento e polarizzazione
Opzioni con piedini di posizionamento circuito stampato e schermatura
Terminazioni a pressione
Applicazioni

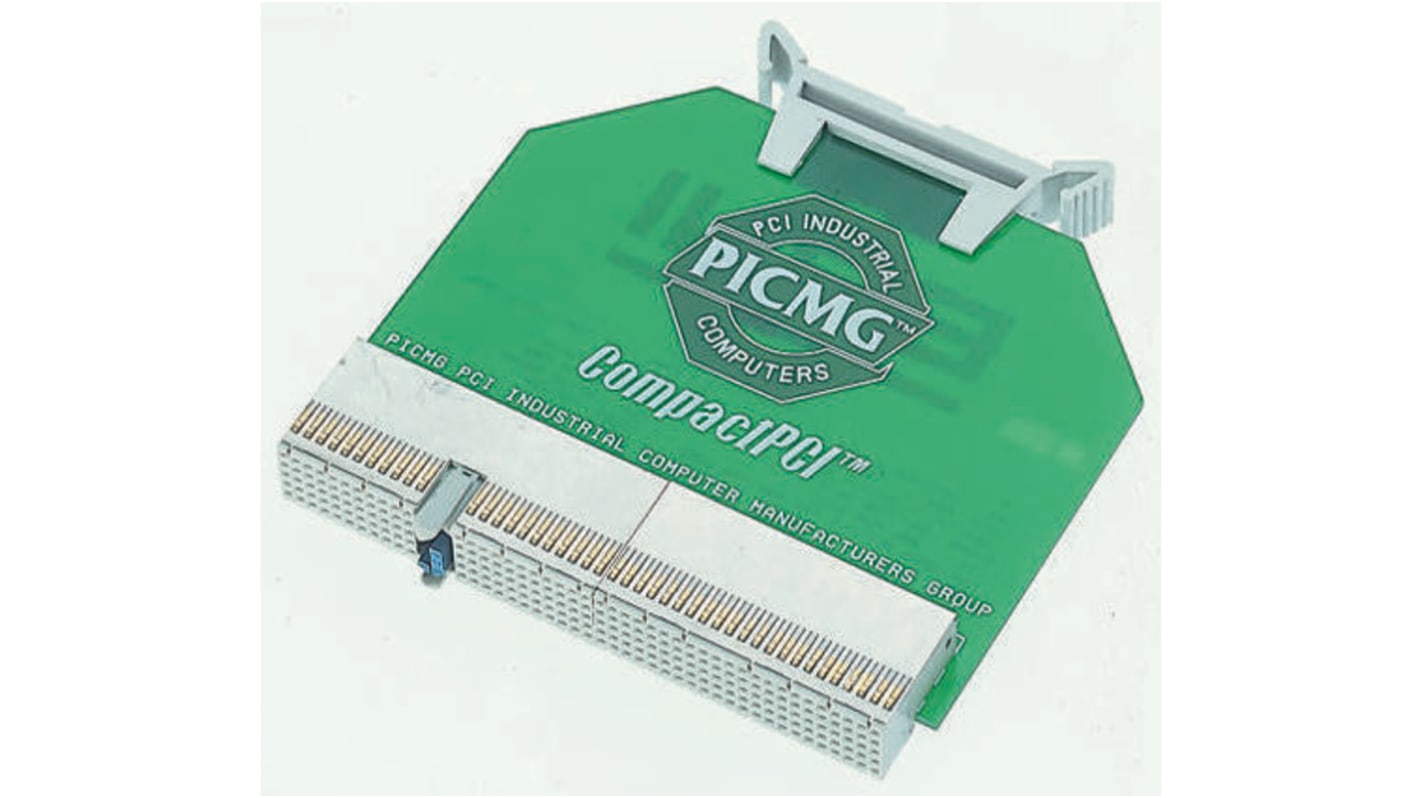

Questi connettori femmina hard metric da 2,0 mm ERmet offrono una pratica soluzione scheda-backplane per un'ampia gamma di applicazioni ad alta densità e ad alte prestazioni. I settori includono sistemi di rete, telecomunicazioni e informatica industriale ad alte prestazioni in cui si applicano le specifiche PICMG. Questi connettori HM ERmet da 2,0 mm vengono ampiamente utilizzati anche come sistema di interconnessione per CompactPCI. I connettori femmina hard metric ad angolo retto da 2,0 mm ERmet sono adatti per l'uso in diverse applicazioni con schede di espansione. Le versioni a montaggio verticale sono adatte per applicazioni mezzanine, scheda-scheda e backplane.
Standard
IEC 61076-4-101
Sistema di connettori hard metric da 2,0 mm ERNI ERmet
Specifiche
Attributo | Valore |
---|---|
Tipologia | Femmina |
Numero di contatti | 95 |
Numero di file | 5 |
Orientamento | Angolo destro |
Materiale custodia | Polimero a cristalli liquidi |
Passo | 2mm |
Tipo di montaggio | Montaggio con foro passante |
Materiale contatto | Bronzo fosforoso |
Placcatura contatto | Oro |
Terminazione | A pressione |
Serie | ERmet |
Massima temperatura operativa | +125°C |
Minima temperatura operativa | -55°C |
