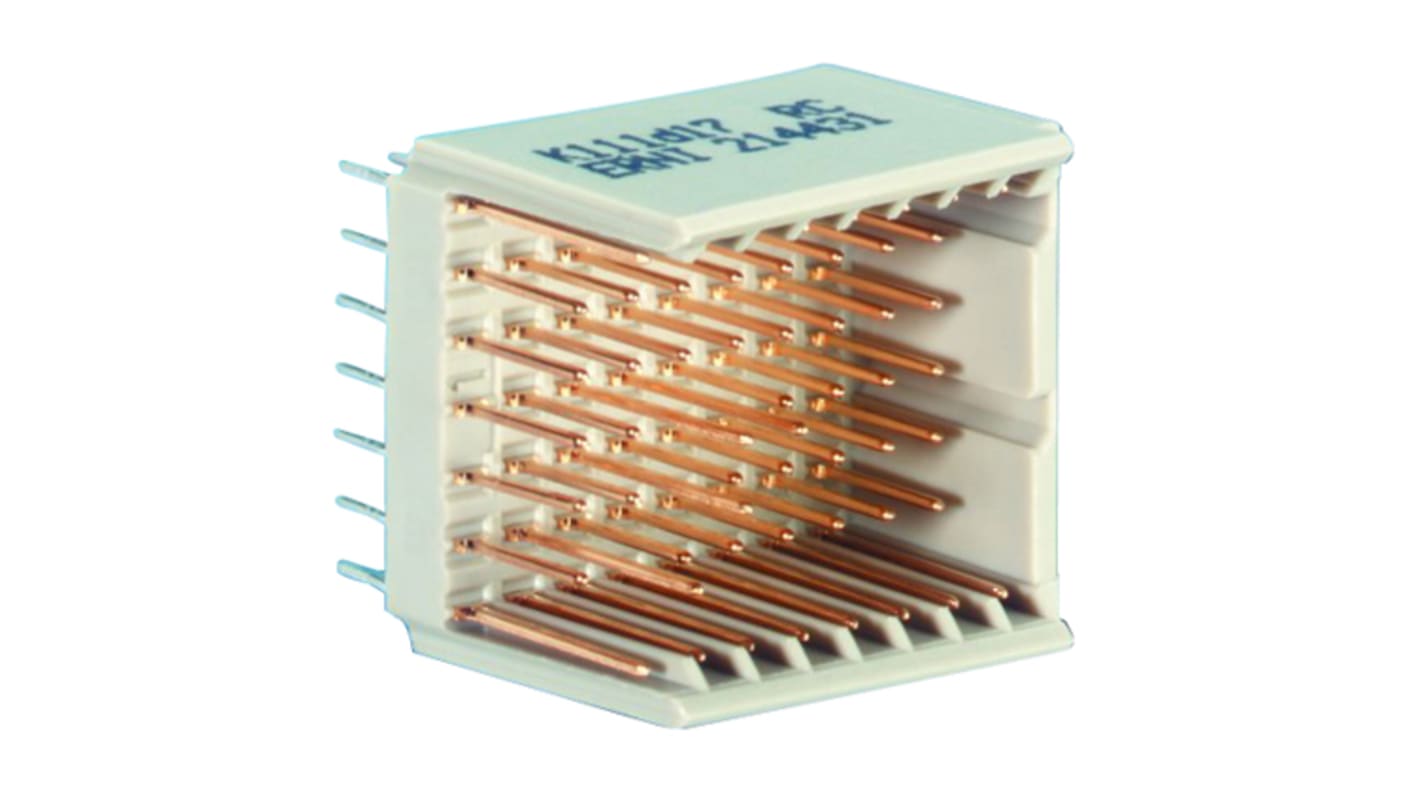

Connettore backplane ERNI serie ERmet Maschio, 40 vie, 7 file, passo 2mm, a A pressione

I connettori maschio hard metric da 2,0 mm ERmet presentano un design modulare ad alta densità supportato dagli standard internazionali in materia di connettori IEC 61076-4-101. Questi connettori maschio HM da 2,0 mm ERmet possono supportare diverse disposizioni del circuito stampato fra cui applicazioni backplane, scheda-scheda e mezzanine. I pin di segnale di questi connettori maschio hanno 3 lunghezze che consentono 3 livelli di accoppiamento sequenziale in incrementi di 1,5 mm per applicazioni hot swap anteriori o posteriori. I contatti di questi connettori per backplane HM da 2,0 mm ERmet vantano una lunghezza di scorrimento di 2,5 mm che assicura un accoppiamento affidabile anche in condizioni avverse. Questi connettori maschio HM da 2,0 mm ERmet sono disponibili con file di contatti di schermatura opzionali per prestazioni ottimali. Sono disponibili anche versioni con piedini di posizionamento per una maggiore rigidità e polarizzazione sul circuito stampato. Le terminazioni a pressione di questi connettori maschio HM per backplane da 2,0 mm ERmet consentono un montaggio su circuito stampato semplice e sicuro. Questi connettori maschio hard metric da 2,0 mm ERmet sono disponibili in configurazioni di tipo A, B e C e con diverse larghezze modulari.
Il codice 917-5251 ha una configurazione di tipo B8 a stadi (hot swap) con codifica M2 e slot PXI

Struttura ad alta densità
Conforme agli standard internazionali in materia di connettori IEC 61076-4-101
Accoppiamento sequenziale a 3 stadi per applicazioni hot swap
Lunghezza di scivolamento del contatto di 2,5 mm
Funzioni di allineamento e polarizzazione
Opzioni con piedini di posizionamento circuito stampato e schermatura
Terminazioni a pressione

Questi connettori maschio per backplane hard metric da 2,0 mm ERmet offrono una pratica soluzione mezzanine, backplane e scheda-scheda per un'ampia gamma di applicazioni ad alta densità. I settori includono sistemi di rete, telecomunicazioni e informatica industriale ad alte prestazioni in cui si applicano le specifiche PICMG. Questi connettori HM ERmet da 2,0 mm vengono ampiamente utilizzati anche come sistema di interconnessione per CompactPCI.

Sistema di connettori hard metric da 2,0 mm ERNI ERmet
