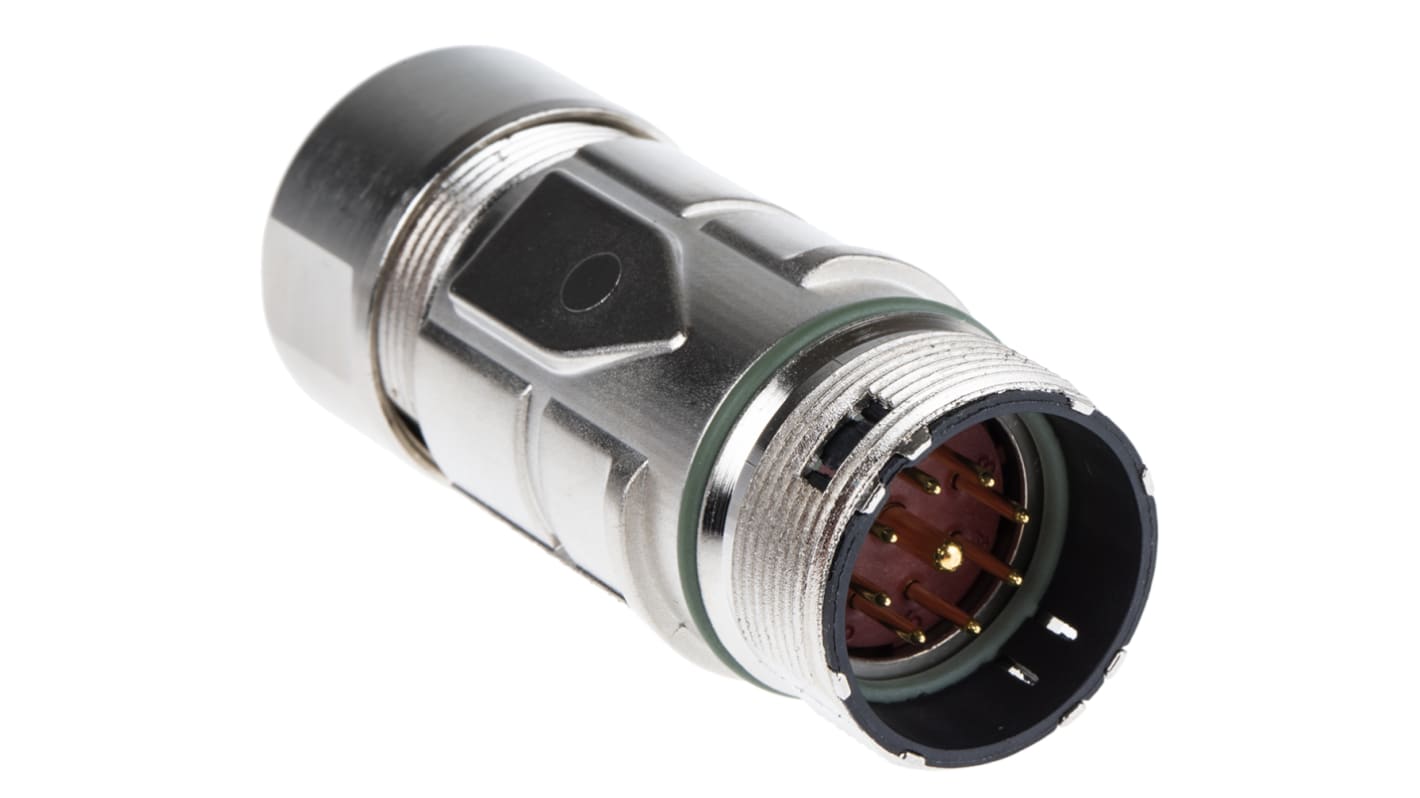

Connettore circolare Lapp, maschio, serie EPIC CIRCON, M23, 9 poli, Montaggio su cavo

Prodotti da Lapp, i connettori in linea serie CIRCON M23 sono una soluzione resistente e compatta per applicazioni con connettori industriali. Con un alloggiamento filettato M23 standard per un accoppiamento facile e sicuro, i connettori formano anche una tenuta ermetica quando accoppiati per impedire infiltrazioni ambientali. Accoppiati con il guscio in zinco nichelato, che offre un'eccellente protezione meccanica, gli accoppiatori in linea della serie CIRCON M23 sono resistenti e affidabili.

I connettori in linea facili da assemblare sono inoltre dotati di un'area intagliata per l'uso con anelli di codifica colore, che sono un modo ideale per identificare i connettori per una rapida e facile gestione dei cavi.

Questi connettori montati su cavo includono anche un anello di schermatura EMC che fornisce protezione a 360 gradi, nonché un pressacavo che impedisce l'usura del cavo assemblato.

Caratteristiche e vantaggi

• Progettato in conformità alla specifica DIN EN61984
• Grado di protezione IP68
• Resistente a vibrazioni, corrosione ed interferenze elettromagnetiche
• Resistenza dei contatti <4mΩ
• Assemblaggio facile e veloce
• Sistema di marcatura facile da identificare
• Temperatura d'esercizio da -25 °C a +125 °C

Ambiente

Questi robusti connettori hanno tenuta IP68, il che significa che sono altamente resistenti all'ingresso di polvere e resistenti all'acqua anche se temporaneamente sommersi. Sono quindi adatti per l'uso in ambienti interni difficili, e anche per alcune applicazioni all'aperto.
Il connettore è progettato inoltre per essere resistente ai danni da vibrazioni, caratteristica che lo rende adatto per l'uso con macchinari industriali pesanti.

Applicazioni

Questi accoppiatori connettori in linea CIRCON M23 sono progettati per l'uso con cavi multipolari in una vasta gamma di applicazioni di segnale per il controllo industriale, e per il feedback di encoder servoassistito.

• Robotica
• Controllo e automazione
• Stampa

Connettori di accoppiamento

Gli accoppiatori in linea Circon M23 si accoppiano con i corrispondenti connettori per cavo.

• 219-475 è un connettore femmina per montaggio su cavo a 7 vie
• 219-481 è un connettore femmina per montaggio su cavo a 8+1 vie
• 218-905 è un connettore femmina per montaggio su cavo a 12 vie
• 218-955 è un connettore femmina per montaggio su cavo a 17 vie
• 218-911 è un connettore maschio per montaggio su cavo a 7 vie
• 218-927 è un connettore maschio per montaggio su cavo a 8+1 vie
• 218-933 è un connettore maschio per montaggio su cavo a 12 vie
• 218-949 è un connettore maschio per montaggio su cavo a 17 vie

Serie EPIC® Circon M23

Il connettore EPIC® Circon M23 è un connettore di alta qualità circolare ideale per applicazioni di feedback dell'encoder del servocomando e trasmissione segnali nelle industrie delle materie plastiche, tipografia, strumenti analitici, robotica, e macchine utensili, e qualsiasi altra applicazione industriale o commerciale laddove sia richiesto un connettore robusto e compatto. Questi connettori garantiscono un'eccellente schermatura EMC, una maggiore protezione contro l'ingresso di acqua e un accoppiamento visibile e tangibile.

Conforme ai requisiti della norma DIN EN 61984
Assemblaggio facile e veloce
Massima protezione contro vibrazioni, corrosione ed interferenze elettromagnetiche
Grado di protezione IP68
Contatti con incavo di saldatura
Resistenza dei contatti <4m Ω
100 cicli di accoppiamento
Etichettatura rapida e semplice del connettore tramite sistema di marcatura integrato
Omologazione UL, CSA e VDE
