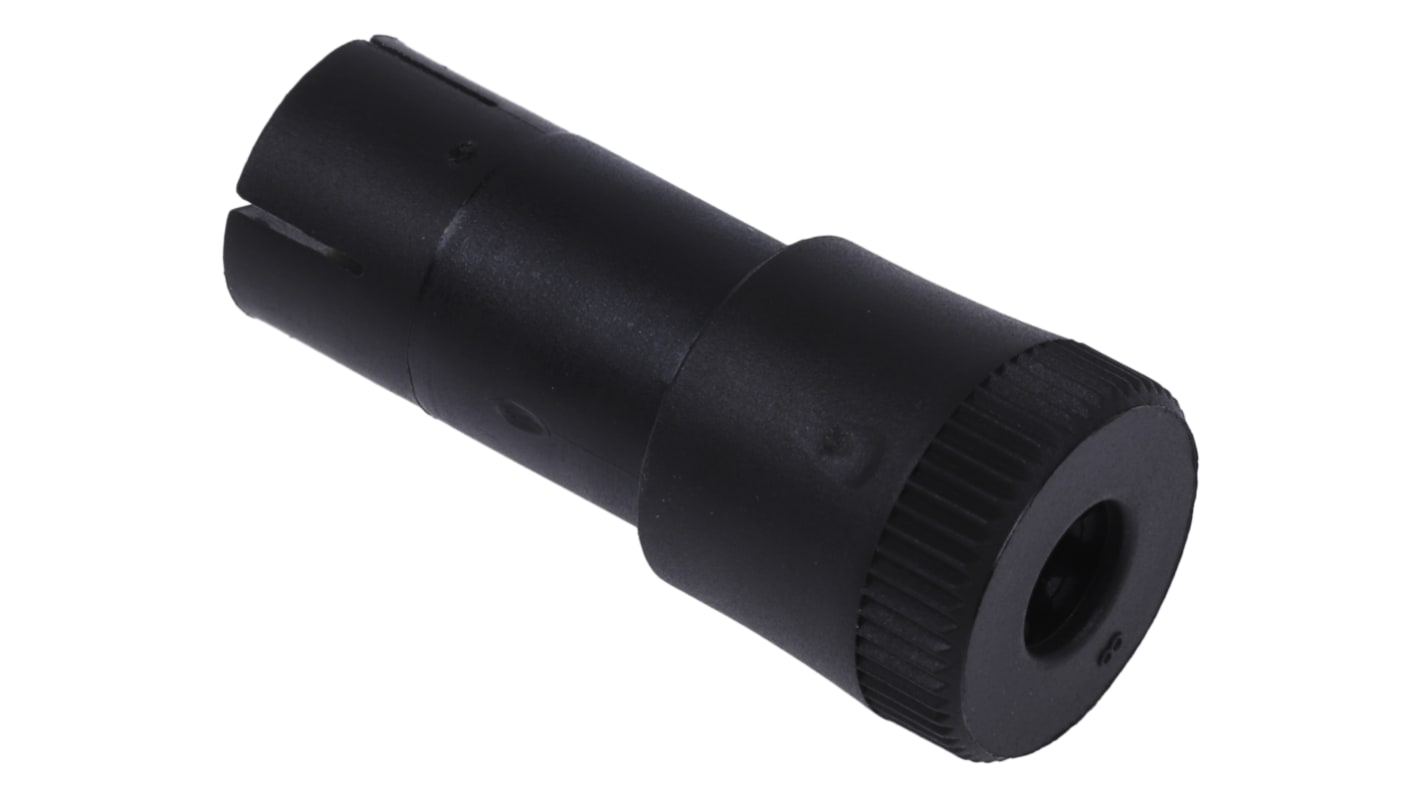

Connettore circolare binder Connettore maschio, serie 719, Subminiature, 4 poli Maschio, Cavo IP40
- Codice RS:
- 115-2398
- Codice Distrelec:
- 144-42-711
- Codice costruttore:
- 09-9767-70-04
- Costruttore:
- binder
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 unità*
8,64 €
(IVA esclusa)
10,54 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 19 unità pronte per la spedizione
- Più 729 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 49 | 8,64 € |
| 50 - 99 | 8,11 € |
| 100 - 249 | 7,55 € |
| 250 - 499 | 7,07 € |
| 500 + | 6,51 € |
*prezzo indicativo
- Codice RS:
- 115-2398
- Codice Distrelec:
- 144-42-711
- Codice costruttore:
- 09-9767-70-04
- Costruttore:
- binder
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | binder | |
| Numero di contatti | 4 | |
| Tipo prodotto | Connettore circolare | |
| Tipo montaggio | Cavo | |
| Corrente | 3A | |
| Dimensione connettore | Subminiature | |
| Spina/Presa | Connettore maschio | |
| Genere contatto | Maschio | |
| Grado IP | IP40 | |
| Serie | 719 | |
| Orientamento | Dritto | |
| Tensione | 60.0V | |
| Tipo di accoppiamento | A innesto | |
| Dimensione guscio | 8 mm | |
| Tipo terminale | A saldare | |
| Minima temperatura operativa | -25°C | |
| Temperatura massima di funzionamento | 70°C | |
| Materiale alloggiamento | Poliammide | |
| Standard/Approvazioni | No | |
| Formato polo | 4 | |
| Placcatura contatti | Oro | |
| Materiale contatti | Ottone | |
| Seleziona tutto | ||
|---|---|---|
Marchio binder | ||
Numero di contatti 4 | ||
Tipo prodotto Connettore circolare | ||
Tipo montaggio Cavo | ||
Corrente 3A | ||
Dimensione connettore Subminiature | ||
Spina/Presa Connettore maschio | ||
Genere contatto Maschio | ||
Grado IP IP40 | ||
Serie 719 | ||
Orientamento Dritto | ||
Tensione 60.0V | ||
Tipo di accoppiamento A innesto | ||
Dimensione guscio 8 mm | ||
Tipo terminale A saldare | ||
Minima temperatura operativa -25°C | ||
Temperatura massima di funzionamento 70°C | ||
Materiale alloggiamento Poliammide | ||
Standard/Approvazioni No | ||
Formato polo 4 | ||
Placcatura contatti Oro | ||
Materiale contatti Ottone | ||
- Paese di origine:
- DE
Connettore circolare Binder serie 719, formato a 4 poli, corrente 3 A - 09-9767-70-04
Questo connettore circolare è un connettore maschio elettrico compatto progettato per il montaggio dei cavi in ambienti industriali e di automazione. Fornisce un collegamento maschio dritto semplice con quattro conduttori ed è adatto per installazioni che richiedono un'interfaccia subminiaturizzata a basso profilo. L'alloggiamento è realizzato in un polimero tecnico Durable e il dispositivo si accoppia tramite una disposizione a scatto per un assemblaggio rapido in spazi ristretti.
Caratteristiche e vantaggi:
• Disposizione a quattro contatti che consente la distribuzione multi-segnale o di potenza
• I contatti in ottone placcato oro garantiscono una maggiore conduttività e resistenza alla corrosione
• Terminazione a saldare per un fissaggio sicuro e permanente del conduttore
• Corrente nominale continua di 3 A per supportare carichi modesti
• Funziona fino a 70 °C per ambienti a temperature più elevate
• Livello di protezione IP40 adatto per contenitori interni non impermeabili
• I contatti in ottone placcato oro garantiscono una maggiore conduttività e resistenza alla corrosione
• Terminazione a saldare per un fissaggio sicuro e permanente del conduttore
• Corrente nominale continua di 3 A per supportare carichi modesti
• Funziona fino a 70 °C per ambienti a temperature più elevate
• Livello di protezione IP40 adatto per contenitori interni non impermeabili
Applicazioni
• Adatto per il cablaggio di sensori e attuatori in armadi di automazione
• Ideale per interconnessioni in pannelli di controllo e piccoli macchinari
• Utilizzato con controller per motori compatti che richiedono ingressi multi-pin
• Può essere utilizzato per l'instradamento del segnale nelle piattaforme di test di laboratorio
• Ideale per interconnessioni in pannelli di controllo e piccoli macchinari
• Utilizzato con controller per motori compatti che richiedono ingressi multi-pin
• Può essere utilizzato per l'instradamento del segnale nelle piattaforme di test di laboratorio
Che tipo di azione di accoppiamento utilizza e perché è utile?
Utilizza un metodo di accoppiamento a scatto, che consente un attacco rapido e senza utensili e una ritenzione affidabile in gruppi in cui non sono richiesti frequenti cicli di collegamento.
Quali sono le scelte di materiali per il contatto e l'alloggiamento e i loro vantaggi?
I contatti sono in ottone con finitura dorata per ridurre la resistenza di contatto e migliorare la durata, mentre l'alloggiamento è in poliammide per fornire resistenza meccanica con peso ridotto.
Come funziona il connettore elettricamente nei sistemi a bassa tensione?
È specificato per il funzionamento fino a 60 V e può trasportare 3 A, il che lo rende adatto per molte applicazioni di segnale a bassa tensione e potenza leggera.
Quali limitazioni ambientali devono essere prese in considerazione durante l'installazione?
Il connettore ha un grado di protezione IP40, pertanto deve essere utilizzato in ambienti interni puliti e privi di intrusioni significative di polvere o esposizione a liquidi.
