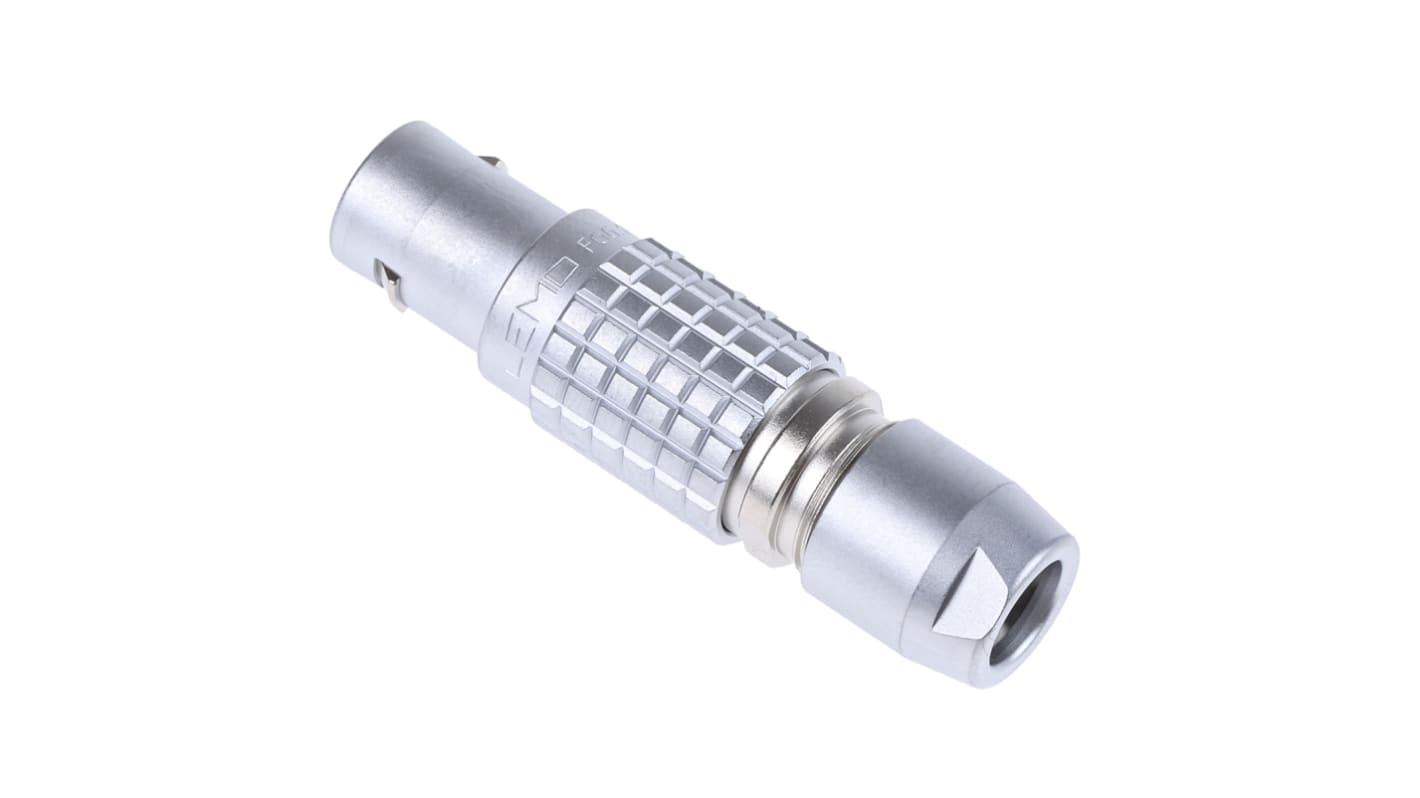

Connettore circolare Lemo, maschio, serie 1B, 2 poli, Montaggio su cavo

Da Lemo, una gamma di connettori circolari industriali in metallo delle serie 0B e 1B. Pensati per il montaggio su cavo, i connettori diritti sono dotati di un esclusivo meccanismo di blocco automatico push-pull per un accoppiamento sicuro. Caratterizzati da una struttura compatta, i connettori circolari industriali sono dotati di codifica G per una densità dei contatti più elevata e per evitare l'allineamento errato dei contatti. Con schermatura a 360° per prestazioni EMI potenziate, i connettori per cavo delle serie 0B e 1B sono ideali per ottenere elevata precisione e dati e segnali senza interferenze. I connettori maschio per cavo sono compatibili con connettori femmina da pannello o per circuito stampato.

Sistema di collegamento con blocco automatico push-pull Lemo

Il sistema autobloccante è una semplice ed efficace soluzione di ritenzione, che garantisce una completa protezione contro vibrazioni, urti o qualsiasi trazione del cavo.

Innesto del sistema

Per attivare il sistema autobloccante, è sufficiente spingere il connettore maschio assialmente nella sua metà di accoppiamento. Una volta bloccato in posizione tramite i blocchi interni, il collegamento è praticamente impossibile da interrompere. Nessuna trazione sul cavo o qualsiasi altra parte del corpo del connettore può rilasciare le due parti.

Disinnesto del sistema

Se il collegamento deve essere interrotto, una semplice trazione assiale sul corpo esterno del manicotto di rilascio sblocca il meccanismo interno. Il connettore maschio può quindi essere estratto dal connettore femmina separando le due metà.

• Protezione ingresso IP 50 quando sono accoppiati
• Ampia gamma di temperatura, da -55 °C a 250 °C
• Codifica G per evitare l'allineamento errato
• Un sistema di blocco automatico push-pull sicuro
• Schermatura a 360° per protezione EMC totale
• Terminazione a saldare
• Contatti in ottone placcati oro
• Versioni a 2, 3, 4, 5, 6 e 7 poli

Grazie alle dimensioni compatte del connettore, i connettori maschio schermati sono ideali per le applicazioni nell'elettronica industriale. Alcune delle aree più comuni sono:

• Apparecchiature di misurazione e verifica
• Sensori, interruttori e attuatori
• Strumentazione
• Dispositivi medicali
• Audio / video
• Automazione

Con un grado di protezione IP50, le serie 0B e 1B di Lemo sono adatte solo per le applicazioni all'interno non soggette agli elementi. Sono moderatamente resistenti alla polvere, ma non impermeabili, e pertanto non devono essere esposti all'acqua o utilizzati in ambienti difficili

D - Che robustezza hanno i connettori?
R - Le serie Lemo 0B e 1B di connettori circolari sono realizzate in materiali tecnici di elevata qualità. Sebbene di dimensioni ridotte, sono incredibilmente resistenti.
