- Codice RS:
- 206-5296
- Costruttore:
- RS PRO
10 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
7,65 €
(IVA esclusa)
9,33 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 7,65 € |
5 - 9 | 7,57 € |
10 - 49 | 7,43 € |
50 - 99 | 7,12 € |
100 + | 6,58 € |
- Codice RS:
- 206-5296
- Costruttore:
- RS PRO
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto

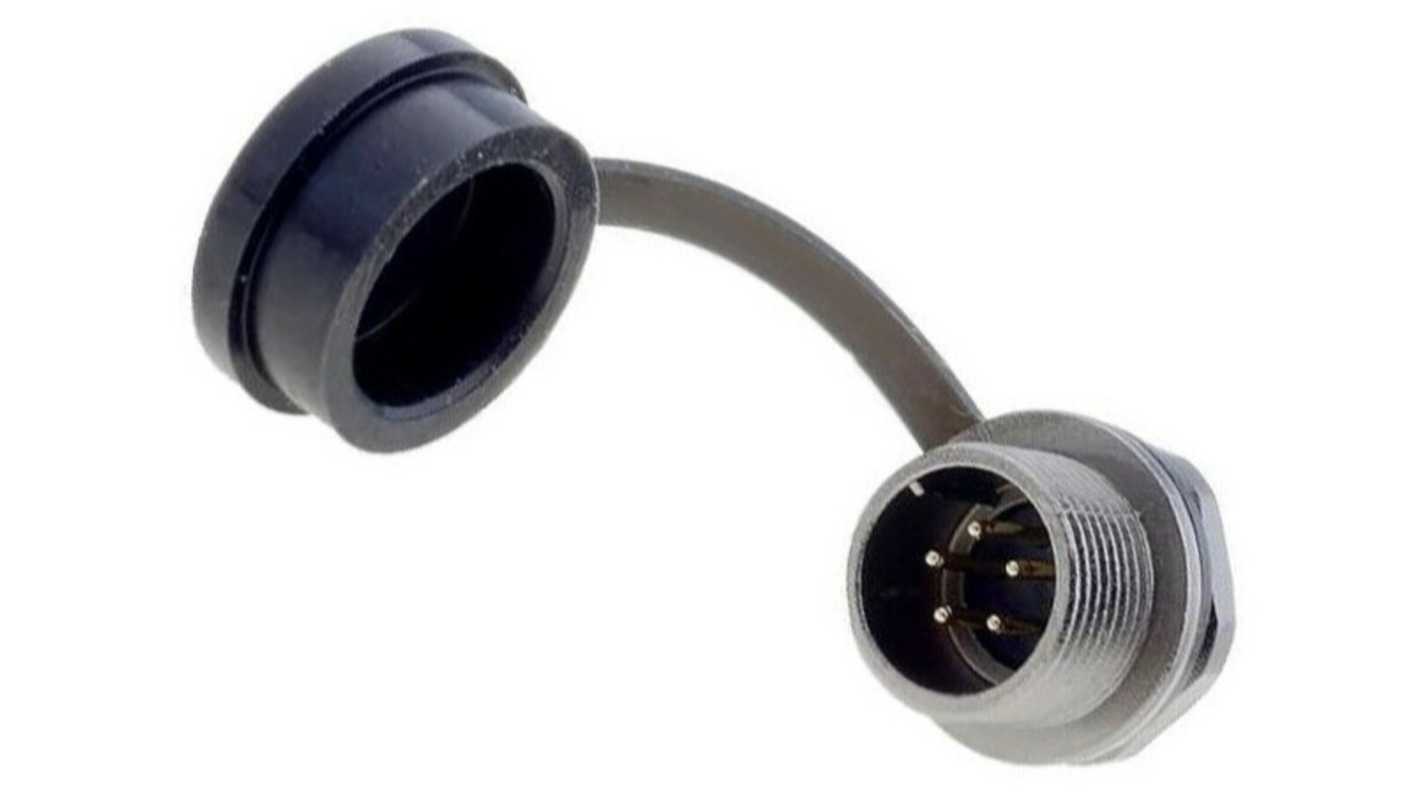

Connettori da pannello maschio RS Pro ST1212 serie
Da RS Pro, una fantastica serie di connettori circolari per montaggio su cavo a pannello realizzati in materiali di qualità, progettati per l'uso in ambienti difficili e offrono un'eccellente resistenza alla corrosione. Questi connettori per montaggio su cavo sono disponibili come pin maschio o connettori femmina con valore nominale da 125V a 250V e corrente nominale da 3A a 13A. Questi prodotti sono ideali per realizzare collegamenti personalizzati per applicazioni interne/esterne in cui è richiesto un collegamento impermeabile sicuro.
Installazione
Durante l'assemblaggio, questi connettori per montaggio su pannello frontale sono facili da installare e il lavoro può essere svolto da ingegneri o appassionati del fai da te. Prima di installare la foratura del pannello deve corrispondere alle dimensioni del connettore, il filo corretto AWG deve essere saldato ai contatti, quindi montato a pannello e fissato con il dado di fissaggio.
Perché scegliere questi connettori circolari?
La serie ST1212 RS Pro comprende connettori circolari disponibili con collegamento di tipo maschio o femmina, costruiti per garantire prestazioni elevate con un collegamento a tenuta stagna. Sono connettori ad alta tensione progettati con lega di zinco con calotta nichelata nera, contatti in ottone con placcatura in oro e accoppiamento filettato che assicura un collegamento sicuro.
I connettori serie ST1212 RS Pro sono la soluzione ideale per creare un sistema personalizzato adatto per applicazioni interne o esterne.
Caratteristiche e vantaggi
connettore circolare miniaturizzato
spina maschio per montaggio anteriore
accoppiamento filettato
terminazioni a saldare
interconnessione con la serie femmina ST1210
2, 3, 4, 5, 6, 7, versioni a 9 poli
fornito con tappo parapolvere in gomma
per l'uso in applicazioni interne o esterne
Specifiche
materiale del contenitore: Lega di zinco con placcatura in nichel nero
materiale del contatto: Ottone con placcatura in oro
500 cicli di accoppiamento
Temperatura d'esercizio: Da -25 °C∼+85 °C.
tensione nominale: 125 V o 250 V.
Corrente nominale: Da 3 A a 13 A
IP67
Opzioni di connettore maschio per montaggio RS Pro
2 pin, 13A, 250 V; codice RS : 206-5292
3 pin, 13A, 250 V; codice RS 206-5293
4 pin, 5A, 200 V; codice RS 206-5294
5 pin, 5A, 180 V; codice RS 206-5296
6 pin, 5A, 125 V; codice RS 206-5297
7 pin, 5A, 125 V; codice RS 206-5298
9 pin, 3A, 125 V; codice RS 206-5299
tappo di tenuta in metallo compatibile: Codice RS : 260-5276
Interconnessione
La serie ST1212 RS Pro deve essere utilizzata con connettori femmina per montaggio su cavo o a pannello serie ST1210. Sfoglia la nostra ampia gamma per trovare la soluzione ideale.
Applications
Adatto per applicazioni marine e industriali in cui un connettore impermeabile con corpo in metallo è la soluzione preferita.
Perché scegliere RS Pro per i connettori circolari industriali?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Affidabili ingegneri in tutto il mondo, ogni parte di ogni prodotto RS Pro è stata rigorosamente testata in base a standard industriali impegnativi; hanno ottenuto il sigillo di approvazione RS Pro solo se siamo certi della loro eccezionale qualità, il che significa che anche voi potete essere sicuri di voi.
Autorizzatori
CE, ROHS
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 5 |
Tipo di montaggio | Montaggio anteriore |
Dimensione connettore | Standard |
Spina/Presa | Connettore maschio |
Tipologia contatto | Maschio |
Terminazione | Saldare |
Protezione IP | IP67 |
Corrente nominale | 5A |
Serie | ST1212 |
Tensione nominale | 180 V |
Tipo di accoppiamento | Filettato |
Materiale custodia | Lega di zinco |
Placcatura contatto | Oro |
Materiale contatto | Ottone |
