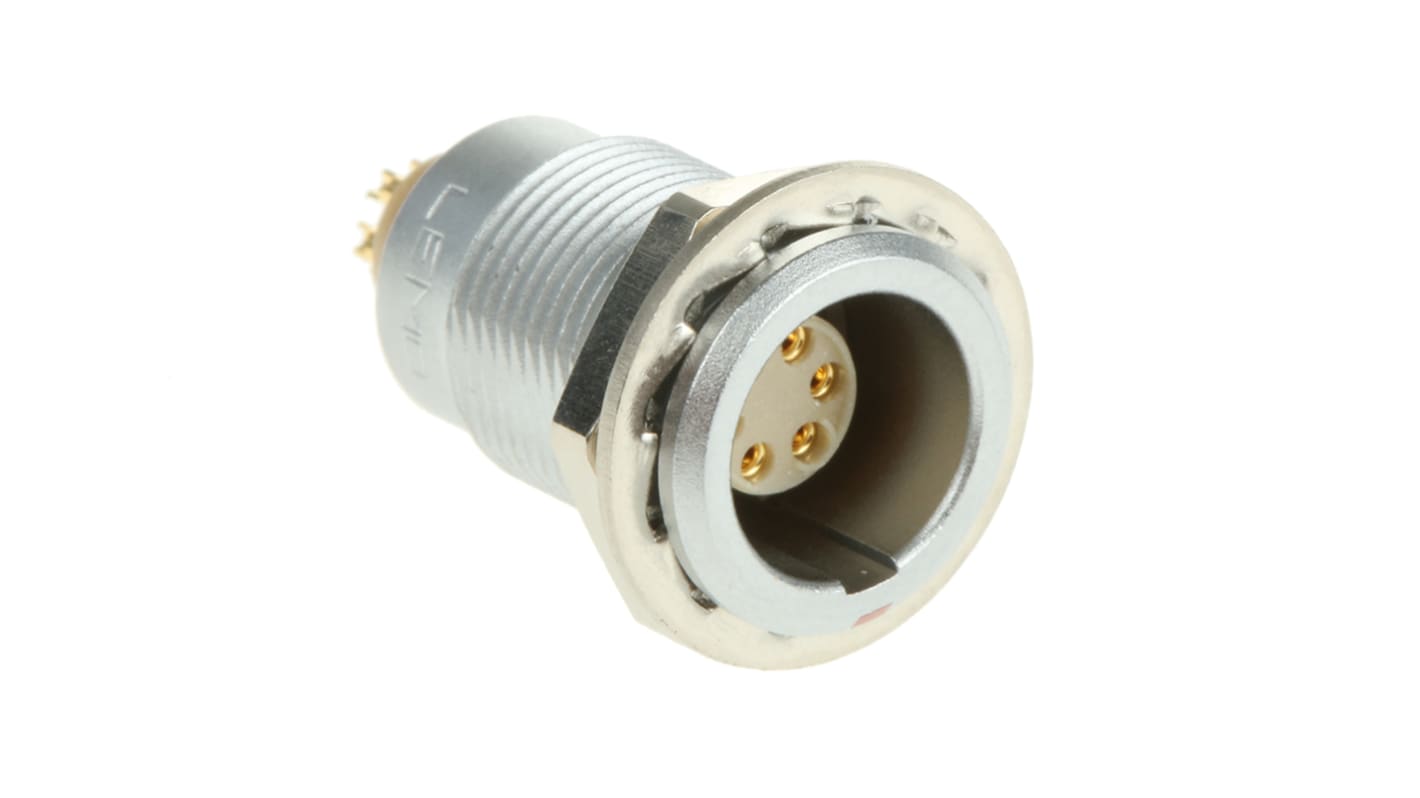

Connettore circolare LEMO, femmina, serie 0B, 6 poli, Montaggio a pannello

Da Lemo, una gamma di connettori circolari in metallo serie 0B. I connettori femmina per montaggio fisso a pannello sono dotati di un esclusivo meccanismo di blocco automatico push-pull per un accoppiamento sicuro. I connettori femmina circolari industriali sono dotati di codifica G per una densità dei contatti più elevata e per evitare l'allineamento errato dei contatti con connettori simili. Con schermatura a 360° per prestazioni EMI potenziate, i connettori femmina da pannello della serie 0B sono perfetti per le applicazioni che richiedono elevata precisione e segnali senza interferenze. I connettori femmina per montaggio a pannello e su circuito stampato si accoppiano con i connettori maschio per montaggio su cavo. Vedere il codice 215-6004 e la relativa gamma per conoscere le parti maschio compatibili.

Il sistema autobloccante è una semplice ed efficace soluzione di ritenzione, che garantisce una completa protezione contro vibrazioni, urti o qualsiasi trazione del cavo.

Per attivare il sistema autobloccante, è sufficiente spingere il connettore maschio assialmente nella sua metà di accoppiamento. Una volta bloccato in posizione tramite i blocchi interni, il collegamento è praticamente impossibile da interrompere. Nessuna trazione sul cavo o qualsiasi altra parte del corpo del connettore può rilasciare le due parti.

Se il collegamento deve essere interrotto, una semplice trazione assiale sul corpo esterno del manicotto di rilascio del connettore circolare sblocca il meccanismo interno. Il connettore maschio può quindi essere estratto dal connettore femmina separando le due metà.

• Profilo compatto per applicazioni ad alta densità
• Esclusivo sistema di blocco push-pull per un accoppiamento sicuro
• Resistenti a vibrazioni e urti
• Schermatura a 360° per protezione EMC totale
• Protezione ingresso IP50
• Codifica G per una maggiore densità dei contatti
• Terminazione a saldare
• Contatti in ottone placcati oro
• Collari per cavi, serracavo e tappi parapolvere per maggiore protezione disponibili separatamente

Grazie alle dimensioni compatte della serie 0B, i connettori femmina schermati sono ideali per le applicazioni nell'elettronica industriale. Alcune delle aree più comuni in cui vengono usati i connettori circolari sono

• Apparecchiature di misurazione e verifica
• Sensori e attuatori
• Strumentazione
• Dispositivi medicali
• Audio / video
• Automazione industriale

Con un grado di protezione IP50, la serie 0B di Lemo è adatta solo per le applicazioni all'interno non soggette agli elementi. Sono moderatamente resistenti alla polvere, ma non impermeabili, e pertanto non devono essere esposti all'acqua o utilizzati in ambienti difficili.

D – Sono disponibili accessori?
R - È disponibile una gamma di tappi parapolvere per la serie 0B. I tappi parapolvere forniscono un'ulteriore protezione quando i connettori non sono in uso. Vedere i codici 178-9057, 178-9085 e 178-9114

Serie OB - Metallo

Una gamma compatta di connettori maschio per cavi volanti (diam. 9,5 mm) che si accoppiano con connettori femmina per montaggio a pannello o su circuito stampato, tutti dotati di materiale isolante PEEK. I connettori maschio volanti e i connettori femmina da pannello sono dotati di contatti a saldare. I connettori maschio per cavo si accoppiano con connettori femmina per cavo, per circuito stampato o da pannello. I connettori maschio e femmina per cavo sono forniti con ampio collare per cavi di diametro esterno fino a 5 mm e sono provvisti di controdadi con serracavi. Collari più piccoli e calotte serracavi nere sono disponibili separatamente. Sono ideali per la strumentazione e le applicazioni mediche e di ingegneria nucleare, nonché per molti altri requisiti speciali di settore.

Il sistema autobloccante permette l'accoppiamento/disinnesto veloce
Facile assemblaggio del cavo
Resistenza meccanica >10000 cicli di accoppiamento
L'aspetto estetico migliora il prodotto del cliente
Le coperture per connettori femmina a molla sono adatte al tipo EGG
Le coperture per connettori femmina a innesto sono adatte ai tipi EGG, PHG ed EEG
Le coperture per connettori maschio a innesto sono adatte al tipo FGG
