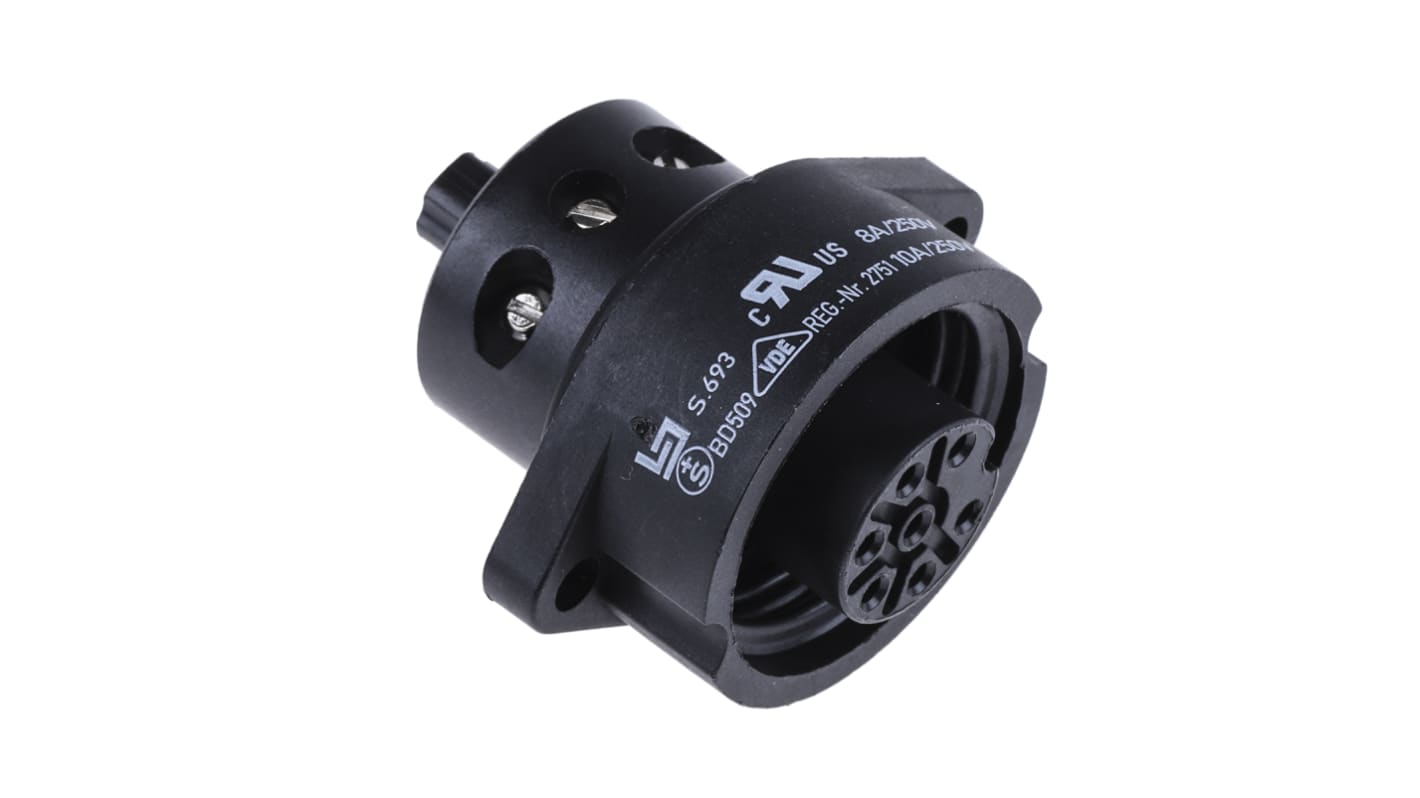

Connettore circolare binder Connettore maschio, serie 693, RD24, 7 poli Femmina, Montaggio a pannello IP67
- Codice RS:
- 734-5287
- Codice Distrelec:
- 144-03-072
- Codice costruttore:
- 09-4220-00-07
- Costruttore:
- binder
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 unità*
18,14 €
(IVA esclusa)
22,13 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 1 unità pronte per la spedizione
- Più 890 unità pronte per la spedizione da un'altra sede
- Più 35 unità in spedizione dal 10 settembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 49 | 18,14 € |
| 50 - 99 | 16,98 € |
| 100 - 249 | 15,85 € |
| 250 - 499 | 14,70 € |
| 500 + | 13,58 € |
*prezzo indicativo
- Codice RS:
- 734-5287
- Codice Distrelec:
- 144-03-072
- Codice costruttore:
- 09-4220-00-07
- Costruttore:
- binder
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | binder | |
| Numero di contatti | 7 | |
| Tipo prodotto | Connettore circolare | |
| Tipo montaggio | Montaggio a pannello | |
| Corrente | 10A | |
| Dimensione connettore | RD24 | |
| Spina/Presa | Connettore maschio | |
| Genere contatto | Femmina | |
| Grado IP | IP67 | |
| Serie | 693 | |
| Orientamento | Dritto | |
| Tensione | 250.0V | |
| Tipo di accoppiamento | Vite | |
| Dimensione guscio | 21.5 | |
| Minima temperatura operativa | -40°C | |
| Tipo terminale | Morsetto a vite | |
| Materiale alloggiamento | PBT | |
| Temperatura massima di funzionamento | 100°C | |
| Standard/Approvazioni | UL | |
| Formato polo | 6+PE | |
| Placcatura contatti | Argento | |
| Materiale contatti | Bronzo | |
| Seleziona tutto | ||
|---|---|---|
Marchio binder | ||
Numero di contatti 7 | ||
Tipo prodotto Connettore circolare | ||
Tipo montaggio Montaggio a pannello | ||
Corrente 10A | ||
Dimensione connettore RD24 | ||
Spina/Presa Connettore maschio | ||
Genere contatto Femmina | ||
Grado IP IP67 | ||
Serie 693 | ||
Orientamento Dritto | ||
Tensione 250.0V | ||
Tipo di accoppiamento Vite | ||
Dimensione guscio 21.5 | ||
Minima temperatura operativa -40°C | ||
Tipo terminale Morsetto a vite | ||
Materiale alloggiamento PBT | ||
Temperatura massima di funzionamento 100°C | ||
Standard/Approvazioni UL | ||
Formato polo 6+PE | ||
Placcatura contatti Argento | ||
Materiale contatti Bronzo | ||
- Paese di origine:
- DE
Connettore circolare Binder serie 693, dimensione connettore RD24, corrente 10 A - 09-4220-00-07
Questo connettore circolare è un robusto connettore maschio elettrico progettato per installazioni a pannello in ambienti industriali e di automazione. Fornisce un collegamento sigillato per sette contatti in un orientamento diritto, adatto per ambienti che richiedono un'interfaccia impermeabile e un accoppiamento di tipo a vite. L'unità combina un guscio in polimero durevole con contatti metallici per supportare collegamenti elettrici regolari a tensioni e correnti moderate.
Caratteristiche e vantaggi:
• I contatti nominali da 10 A forniscono una capacità di trasporto di corrente affidabile
• La tensione nominale di 250 V supporta i circuiti di controllo comuni
• L'alloggiamento sigillato IP67 consente l'uso in ambienti umidi o polverosi
• I contatti in bronzo placcato argento riducono la resistenza di contatto e la corrosione
• La terminazione con morsetto a vite garantisce una ritenzione sicura del conduttore
• Funziona tra -40 °C e 100 °C per un'ampia gamma di temperature
• La tensione nominale di 250 V supporta i circuiti di controllo comuni
• L'alloggiamento sigillato IP67 consente l'uso in ambienti umidi o polverosi
• I contatti in bronzo placcato argento riducono la resistenza di contatto e la corrosione
• La terminazione con morsetto a vite garantisce una ritenzione sicura del conduttore
• Funziona tra -40 °C e 100 °C per un'ampia gamma di temperature
Applicazioni
• Adatto per il cablaggio del segnale e del controllo dell'automazione di fabbrica
• Ideale per quadri elettrici che richiedono connettori maschio per montaggio a pannello
• Utilizzato con macchinari in cui sono necessari connettori impermeabili
• Può essere utilizzato per array di sensori che necessitano di più conduttori
• Utilizzato per giunzioni in apparecchiature mobili esposte all'umidità
• Ideale per quadri elettrici che richiedono connettori maschio per montaggio a pannello
• Utilizzato con macchinari in cui sono necessari connettori impermeabili
• Può essere utilizzato per array di sensori che necessitano di più conduttori
• Utilizzato per giunzioni in apparecchiature mobili esposte all'umidità
Quale disposizione di montaggio utilizza per il montaggio a pannello?
Utilizza una configurazione per montaggio a pannello con un orientamento del connettore maschio destinato a essere fissato attraverso una foratura del pannello e fissato dalla parte posteriore.
Come sono collegati i singoli conduttori all'interno del connettore?
Ogni conduttore è fissato da una terminazione con morsetto a vite, che consente un cablaggio diretto sul campo e un contatto meccanico solido.
Quale disposizione dei contatti è disponibile e come influisce sul cablaggio?
L'unità fornisce un formato di polo 6+PE su sette contatti, consentendo sei linee di segnale o fase Plus un conduttore di messa a terra di protezione in un singolo connettore.
Quali sono i materiali utilizzati per gli elementi di calotta e di contatto?
Il guscio esterno è in polimero PBT mentre i contatti sono in bronzo con placcatura in argento per offrire proprietà conduttive e protettive.
