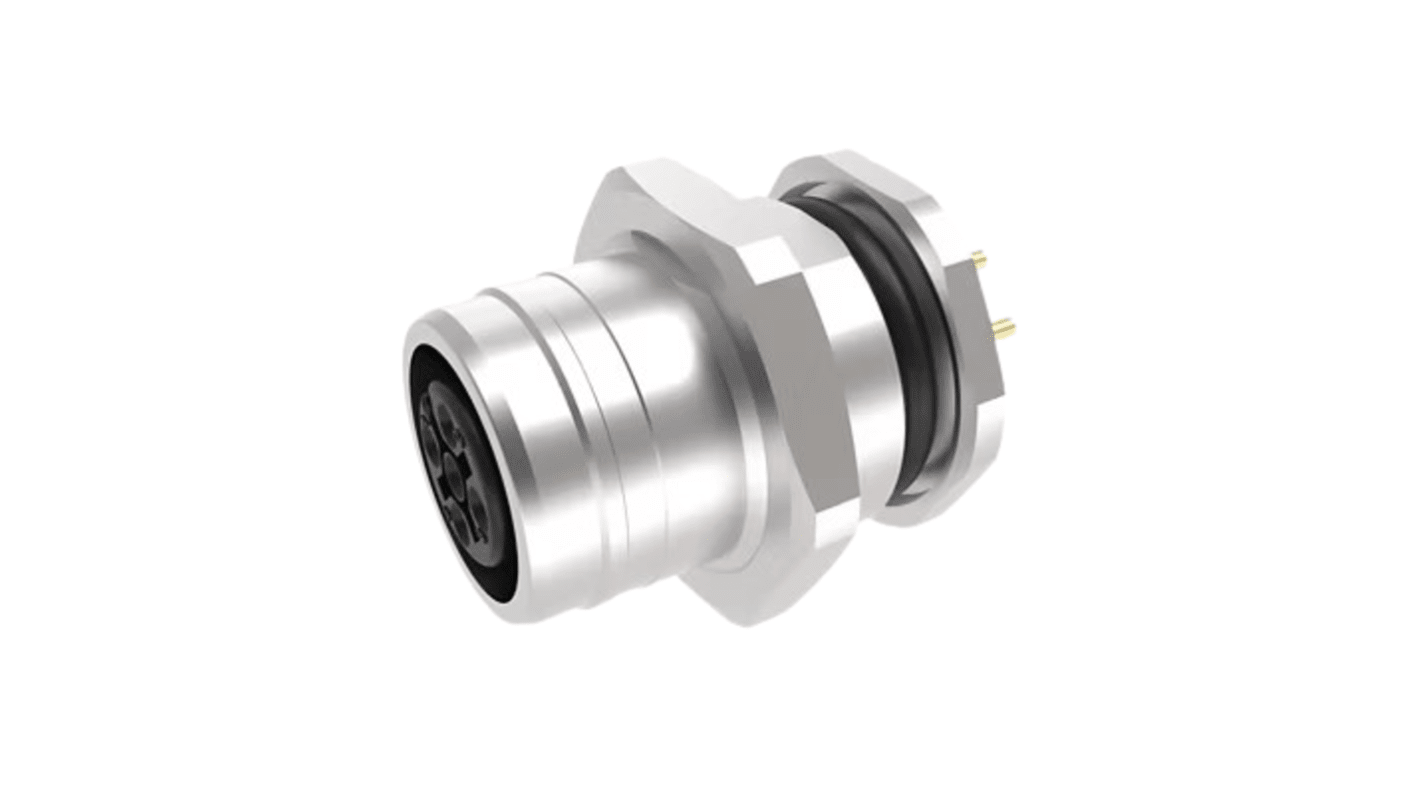

Connettore circolare Brad from Molex, femmina, serie Ultra-Lock, M12, 5 poli, Montaggio PCB

Codice RS:: 752-7505
Codice costruttore:: 1200840030
Costruttore:: Brad from Molex

Connettore circolare Brad from Molex, femmina, serie Ultra-Lock, M12, 5 poli, Montaggio PCB

Sconto per quantità disponibile

Prezzo per 1 unità*

14,22 €

(IVA esclusa)

17,35 €

(IVA inclusa)

Consegna GRATUITA per ordini superiori a 100,00 €

In magazzino

64 unità pronte per la spedizione da un'altra sede

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità
1 - 4	14,22 €
5 - 24	13,48 €
25 - 49	12,79 €
50 +	12,06 €

*prezzo indicativo

Confronta

Codice RS:: 752-7505
Codice costruttore:: 1200840030
Costruttore:: Brad from Molex

Datasheet - 1200840030

Connettori femmina M12 per montaggio su pannello femmina Brad® Ultra-Lock®

Connettori femmina per montaggio su pannello femmina Brad® Ultra-Lock® con funzione Ultra-Lock e guida singola M12 (codifica A). Questi connettori femmina per montaggio su pannello femmina Brad® Ultra-Lock® sono dotati di calotta in ottone nichelato, contatti in lega di rame placcati oro, cavi in PVC UL1061 e sono adatti a cavi Ultra-Lock e con connettore filettato M12 standard.

Connettori femmina per montaggio su pannello conforme a IEC
Funzione Ultra-Lock
Completamente incapsulato per grado di protezione IP67 in ambienti estremi
Grado NEMA 6
Cavi in PVC UL1061 300 V, 80 °C

Nota

Configurazione:
WRxJ20xxxxxxxx: PG9, montaggio su pannello frontale
WRxJ40xxxxxxxx: PG9, montaggio su pannello posteriore
WRxU20xxxxxxxx: M16 x 1,5 montaggio su pannello frontale
WRxU40xxxx: M16 x 1,5 montaggio su pannello posteriore con pin per circuito stampato

Standard

Certificazione cCSAus LR6837 (versione a 4-5 poli)

Connettore circolare serie Ultra-Lock Molex, 5 contatti, dimensione connettore M12 - 1200840030

Questo connettore circolare è progettato per applicazioni di montaggio su PCB. Caratterizzato da una configurazione a 5 pin, è stato progettato per soddisfare requisiti elettrici complessi, offrendo al contempo un'elevata durata e affidabilità in vari ambienti. Con un grado di protezione IP69K, questo connettore è resistente alla polvere e all'acqua, ed è quindi ideale per le condizioni più difficili.

Caratteristiche e vantaggi

• Il grado di protezione IP69K garantisce un funzionamento affidabile in ambienti difficili
• Temperatura di esercizio da -25°C a +90°C
• Il tipo di accoppiamento filettato supporta connessioni sicure
• Il design della presa femmina facilita l'integrazione nei sistemi

Applicazioni

• Utilizzato per sistemi di automazione che richiedono un'elevata durata
• Adatto per apparecchiature elettriche in ambienti esterni
• Ideale per la meccanica soggetta a stress ambientali
• Efficace nel settore automobilistico con cablaggi complessi
• Efficace nei macchinari industriali con collegamenti a componenti critici

Cosa rende vantaggioso il grado di protezione IP69K per questo connettore?

Il grado di protezione IP69K garantisce la protezione contro i getti d'acqua ad alta pressione e ad alta temperatura, assicurando il funzionamento del connettore anche in ambienti operativi difficili, rendendolo adatto ad applicazioni esterne o industriali.

In che modo il tipo di accoppiamento filettato migliora l'usabilità?

Il tipo di accoppiamento filettato offre un collegamento sicuro e stabile, riducendo il rischio di scollegamento accidentale. Questa caratteristica è particolarmente vantaggiosa negli ambienti in cui possono verificarsi vibrazioni o movimenti.

Questo connettore è in grado di gestire carichi elettrici variabili?

Con una corrente nominale di 4A e una tensione nominale di 250V CA/CC, è in grado di gestire una serie di carichi elettrici, rendendolo versatile per molte applicazioni in diversi settori.

Il materiale di contatto è adatto all'uso a lungo termine?

Sì, il materiale di contatto in ottone nichelato è stato progettato per un uso prolungato, offrendo un'eccellente resistenza alla corrosione e garantendo una conducibilità elettrica affidabile per tutta la sua durata.

BRAD - M12

Attributo	Valore
Numero di contatti	5
Tipo di montaggio	Montaggio PCB
Dimensione connettore	M12
Spina/Presa	Connettore femmina
Tipologia contatto	Femmina
Protezione IP	IP69K
Corrente nominale	4.0A
Serie	Ultra-Lock
Orientamento	Ad angolo diritto
Tensione nominale	250 V ac/dc
Tipo di accoppiamento	Filettato
Formato polo	5P
Placcatura contatto	Nichel
Materiale contatto	Ottone
Minima temperatura operativa	-25°C
Massima temperatura operativa	+90°C
Numero di serie	120084
