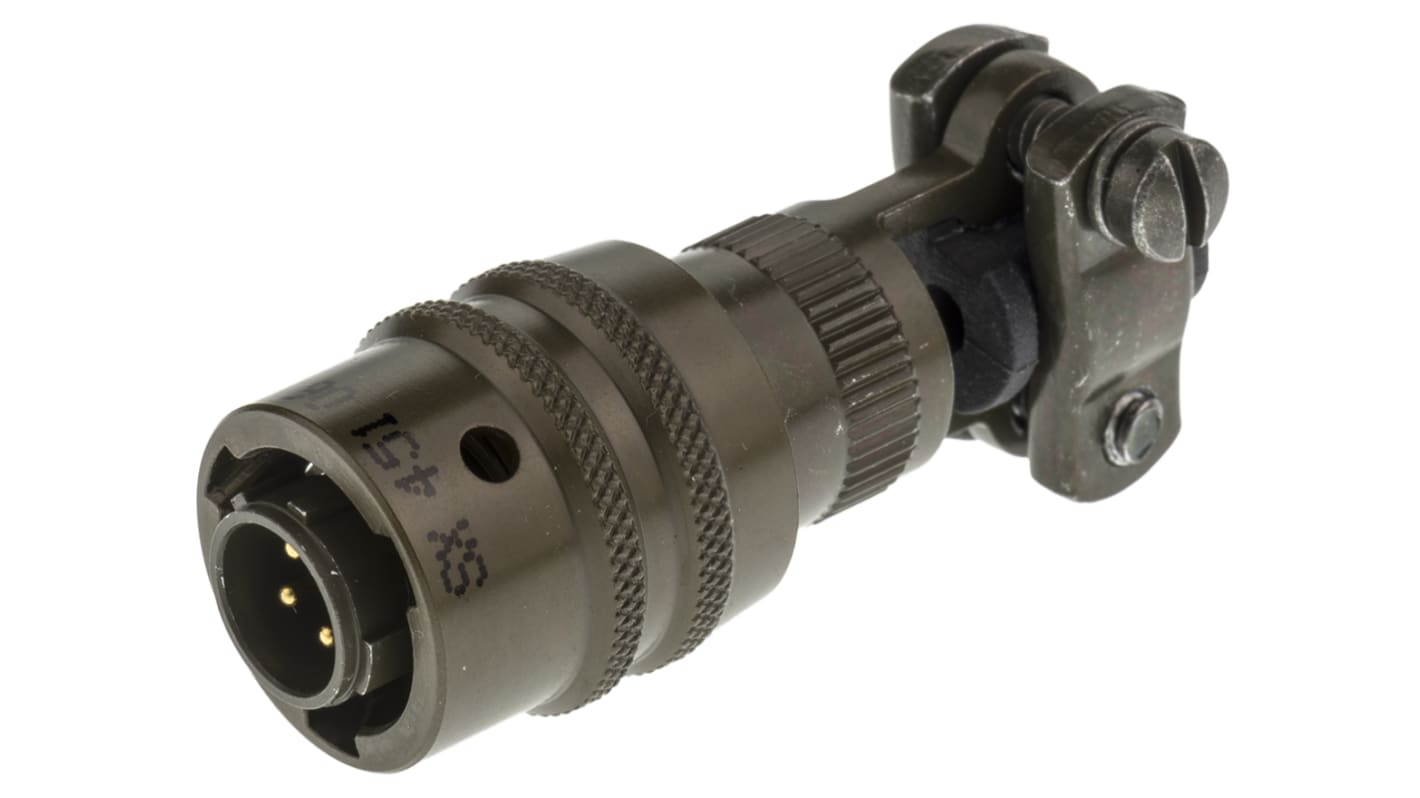

Connettore circolare MIL Maschio Amphenol Socapex Diritto, 4 poli, Maschio, Montaggio su cavo
- Codice RS:
- 178-7815
- Codice costruttore:
- 45106EC84P50
- Costruttore:
- Amphenol Socapex
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
31 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per Unità
57,97 €
(IVA esclusa)
70,72 €
(IVA inclusa)
Unità | Per unità |
---|---|
1 - 4 | 57,97 € |
5 - 24 | 52,17 € |
25 + | 49,33 € |
- Codice RS:
- 178-7815
- Codice costruttore:
- 45106EC84P50
- Costruttore:
- Amphenol Socapex
Documentazione Tecnica
Normative
Non conforme
Dettagli prodotto
Montaggio su cavo
Questo connettore maschio per cavo standard militare presenta un accoppiamento a baionetta per un collegamento veloce e affidabile, oltre a una calotta posteriore con serracavo. Un connettore molto resistente adatto ad applicazioni industriali, è disponibile in una varietà di dimensioni della calotta e di configurazioni dei contatti.
Nota
I connettori maschio per cavi si accoppiano solo con i connettori femmina da pannello. Connettori femmina da cavo si accoppiano con i connettori maschio da pannello.
![](https://media.rs-online.com/t_line/L340151-01.gif)
ITT KPT (verde militare)
I connettori multipolari di alta qualità conformi MIL-C-26482 provvisti di attacco positivo a tre punti a baionetta, collegamenti a saldare e contatti placcati in oro. Il serracavo è integrato nella versione per montaggio su cavo per garantire la ritenzione meccanica e la tenuta adeguate. La finitura cromata conduttiva verde militare su placcatura in cadmio assicura una maggiore schermatura e resistenza. Possono essere accoppiati con connettori similari MIL-C-26482 a patto che l'inserto del contatto presenti un orientamento 'normale'. Le dimensioni 14-12 del connettore hanno 8 contatti con dati elettrici nominali come descritto nel testo, e 4 contatti con una dimensione max. del filo di 1,5 mm2 (30 / 0,25 mm) e una resistenza dei contatti inferiore a 4 mΩ alla corrente di prova di 13 A.
Per questi connettori sono inoltre disponibili delle calotte ad accoppiamento rotante - vedere codice 241-1294 (tipico).
Sono disponibili utensili di inserimento ed estrattori MIL-C-26482/MIL-C-5015 – vedere codice 446-181 (tipico della gamma).
Per questi connettori sono inoltre disponibili delle calotte ad accoppiamento rotante - vedere codice 241-1294 (tipico).
Sono disponibili utensili di inserimento ed estrattori MIL-C-26482/MIL-C-5015 – vedere codice 446-181 (tipico della gamma).
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 4 |
Tipologia | Maschio |
Tipologia contatto | Maschio |
Corrente nominale | 7.5A |
Dimensione guscio | 8 |
Tipo di montaggio | Montaggio su cavo |
Terminazione | Saldare |
Tipo di accoppiamento | Accoppiamento a baionetta |
Orientamento | Diritta |
Serie | 451 |
Massima temperatura operativa | +125°C |
Placcatura contatto | Oro |
Placcatura guscio | Cadmiatura grigio-oliva |
Pressacavo | Sì |
Minima temperatura operativa | -55°C |
