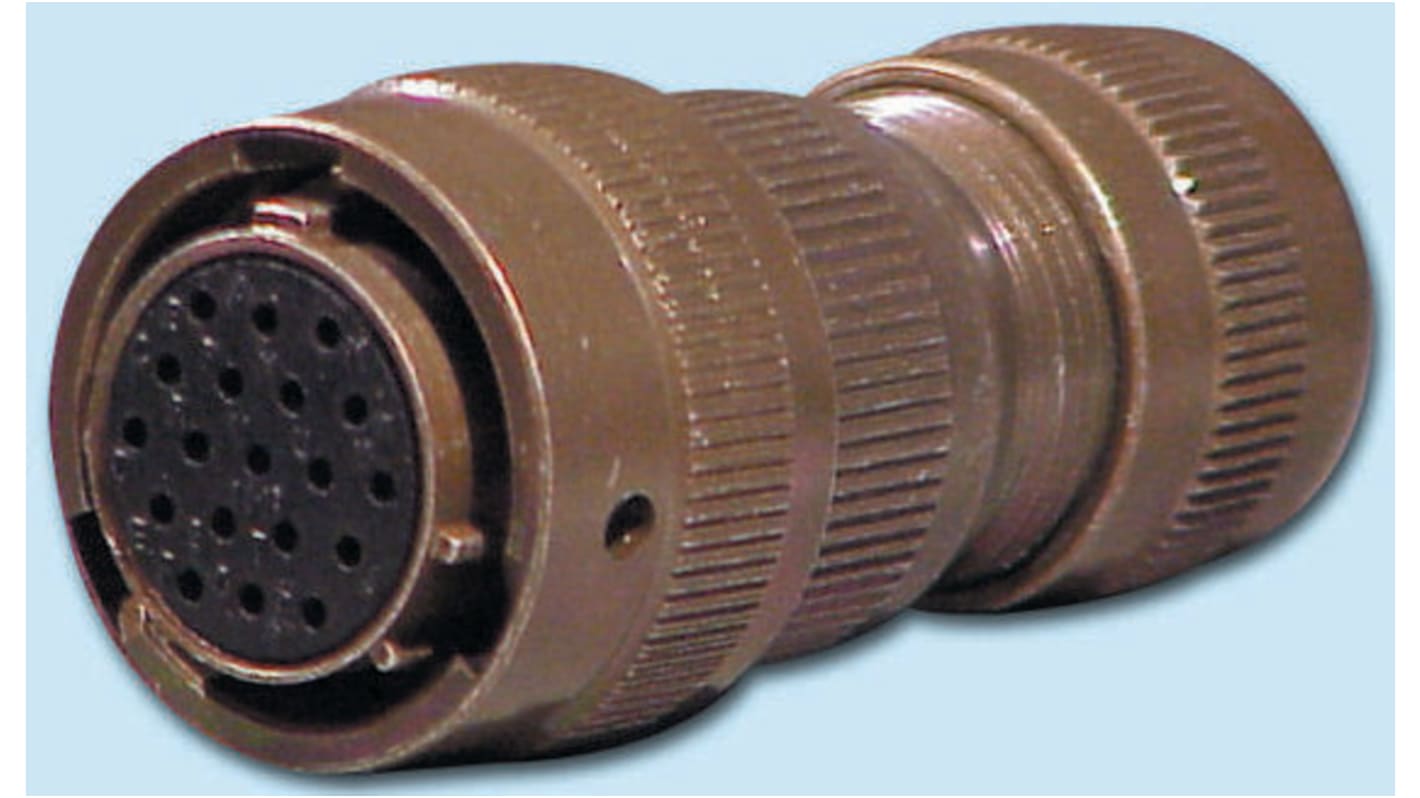

Connettore circolare MIL Maschio Glenair Diritto, 19 poli Femmina, Montaggio su cavo
- Codice RS:
- 410-8669
- Codice costruttore:
- IPT06A14-19SPHM
- Costruttore:
- Glenair
4 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
12 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
165,02 €
(IVA esclusa)
201,32 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 9 | 165,02 € |
| 10 - 24 | 155,11 € |
| 25 - 49 | 135,30 € |
| 50 - 99 | 128,68 € |
| 100 + | 123,41 € |
- Codice RS:
- 410-8669
- Codice costruttore:
- IPT06A14-19SPHM
- Costruttore:
- Glenair
Documentazione Tecnica
Normative
Non applicabile
- Paese di origine:
- IT
Dettagli prodotto
Connettori della serie MIL-C-26482 IPT, montaggio su cavo
Connettori Commital IPT MIL-C-26482 a baionetta
La serie di connettori multipolari IPT è realizzata in accordo con la norma MIL-C-26482 serie 1
Le peculiarità di questa serie stanno nell'accoppiamento rapido a baionetta e nell'alta densità di contatti a saldare placcati in oro
Meccanicamente molto robusti sono ideali per un utilizzo industriale
Versione con trattamento superficiale di cadmiatura e versione con trattamento in cataforesi nera conduttiva (senza cadmio) conforme Rohs
I singoli contatti accettano fili di sezione max. awg. 20 ed hanno una portata max. di 7,5A
I connettori per montaggio a cavo, sono dotati di un particolare sistema di serraggio cavo di rapido e facile utilizzo, dotato di una serie di bussole in neoprene adattabili a differenti diametri di cavo
Questo assicura, oltre ad una buona ritenzione del cavo stesso, una tenuta ambientale pari a IP54
Le peculiarità di questa serie stanno nell'accoppiamento rapido a baionetta e nell'alta densità di contatti a saldare placcati in oro
Meccanicamente molto robusti sono ideali per un utilizzo industriale
Versione con trattamento superficiale di cadmiatura e versione con trattamento in cataforesi nera conduttiva (senza cadmio) conforme Rohs
I singoli contatti accettano fili di sezione max. awg. 20 ed hanno una portata max. di 7,5A
I connettori per montaggio a cavo, sono dotati di un particolare sistema di serraggio cavo di rapido e facile utilizzo, dotato di una serie di bussole in neoprene adattabili a differenti diametri di cavo
Questo assicura, oltre ad una buona ritenzione del cavo stesso, una tenuta ambientale pari a IP54
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 19 |
| Tipologia | Maschio |
| Tipologia contatto | Femmina |
| Corrente nominale | 7.5A |
| Tensione nominale | 600 V c.a., 700 V c.c. |
| Dimensione guscio | 14 |
| Tipo di montaggio | Montaggio su cavo |
| Standard militare | MIL-DTL-26482 |
| Terminazione | Saldare |
| Orientamento | Diritta |
| Placcatura contatto | Oro su nichel |
| Placcatura guscio | Cadmiatura grigio-oliva |
| Minima temperatura operativa | -55°C |
| Materiale contatto | Lega di rame |
| Massima temperatura operativa | +125°C |
