- Codice RS:
- 767-6409
- Codice costruttore:
- ABCIRPSE06T2214SV0N
- Costruttore:
- AB Connectors
2 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
159 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
42,45 €
(IVA esclusa)
51,79 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 42,45 € |
5 - 24 | 38,19 € |
25 - 49 | 34,38 € |
50 - 99 | 30,94 € |
100 + | 27,85 € |
- Codice RS:
- 767-6409
- Codice costruttore:
- ABCIRPSE06T2214SV0N
- Costruttore:
- AB Connectors
Normative
- Paese di origine:
- GB
Dettagli prodotto

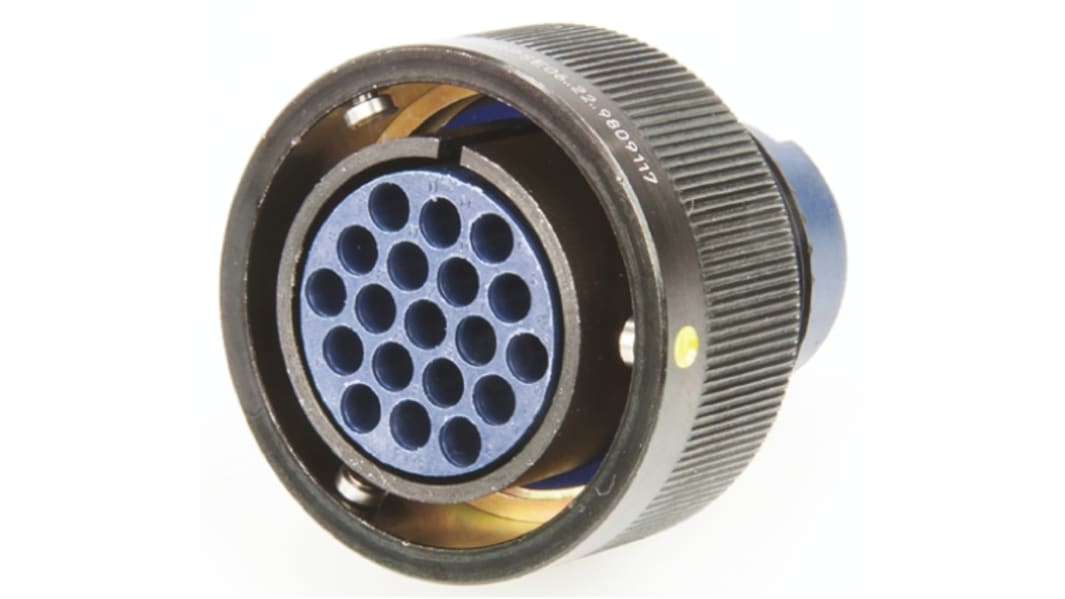

Connettori maschio ABCIRP AB Connectors con messa a terra RF, montaggio su cavo
I connettori maschio ABCIRP con messa a terra RF e montaggio su cavo sono derivati dalle specifiche MIL-C-5015 e VG95234 e vengono usati nell'industria ferroviaria, nell'industria pesante e in molte applicazioni militari. Costruiti in lega di alluminio con placcatura di zinco-cobalto cromata in nero, con anelli di tenuta e isolanti a basso rischio di incendio, questi robusti connettori maschio resistenti all'usura sono montati su cavo e offrono oltre 2000 cicli di accoppiamento e sono dotati di blocco a baionetta inverso. I contatti del connettore maschio di ABCIRP, disponibili separatamente, presentano lo standard industriale "F80" e sono tenuti in posizione nell'isolante mediante un'ottima clip a molla in rame al berillio. La guarnizione del connettore è dotata di un anello di tenuta per cavo pertanto non è necessario riempire cavità inutilizzate con connettori di riempimento.
Pin a basso attrito facili da accoppiare sul connettore maschio
Rondella di messa a terra RFI 360°
Isolante in plastica dura
Materiali con approvazione NFF16-101 senza alogeni
Robusti contatti con clip di bloccaggio in rame al berillio
Design modulare
Grado di protezione IP67 quando accoppiati e utilizzati con calotte sigillate
Compatibili con altri tipi di blocco a baionetta inverso 5015
Rondella di messa a terra RFI 360°
Isolante in plastica dura
Materiali con approvazione NFF16-101 senza alogeni
Robusti contatti con clip di bloccaggio in rame al berillio
Design modulare
Grado di protezione IP67 quando accoppiati e utilizzati con calotte sigillate
Compatibili con altri tipi di blocco a baionetta inverso 5015
Gamma di connettori AB, connettori ABCIRP
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 19 |
Tipo di montaggio | Montaggio su cavo |
Dimensione connettore | Standard |
Spina/Presa | Connettore maschio |
Tipologia contatto | Femmina |
Terminazione | Crimpare |
Protezione IP | IP67 |
Corrente nominale | 13.0A |
Serie | ABCIRP |
Orientamento | Ad angolo retto |
Tensione nominale | 700,0 V. |
Dimensione guscio | 22 |
Tipo di accoppiamento | Baionetta |
Materiale custodia | Alluminio |
Placcatura contatto | Oro |
Materiale contatto | Rame |
Massima temperatura operativa | +125°C |
Minima temperatura operativa | -55°C |
