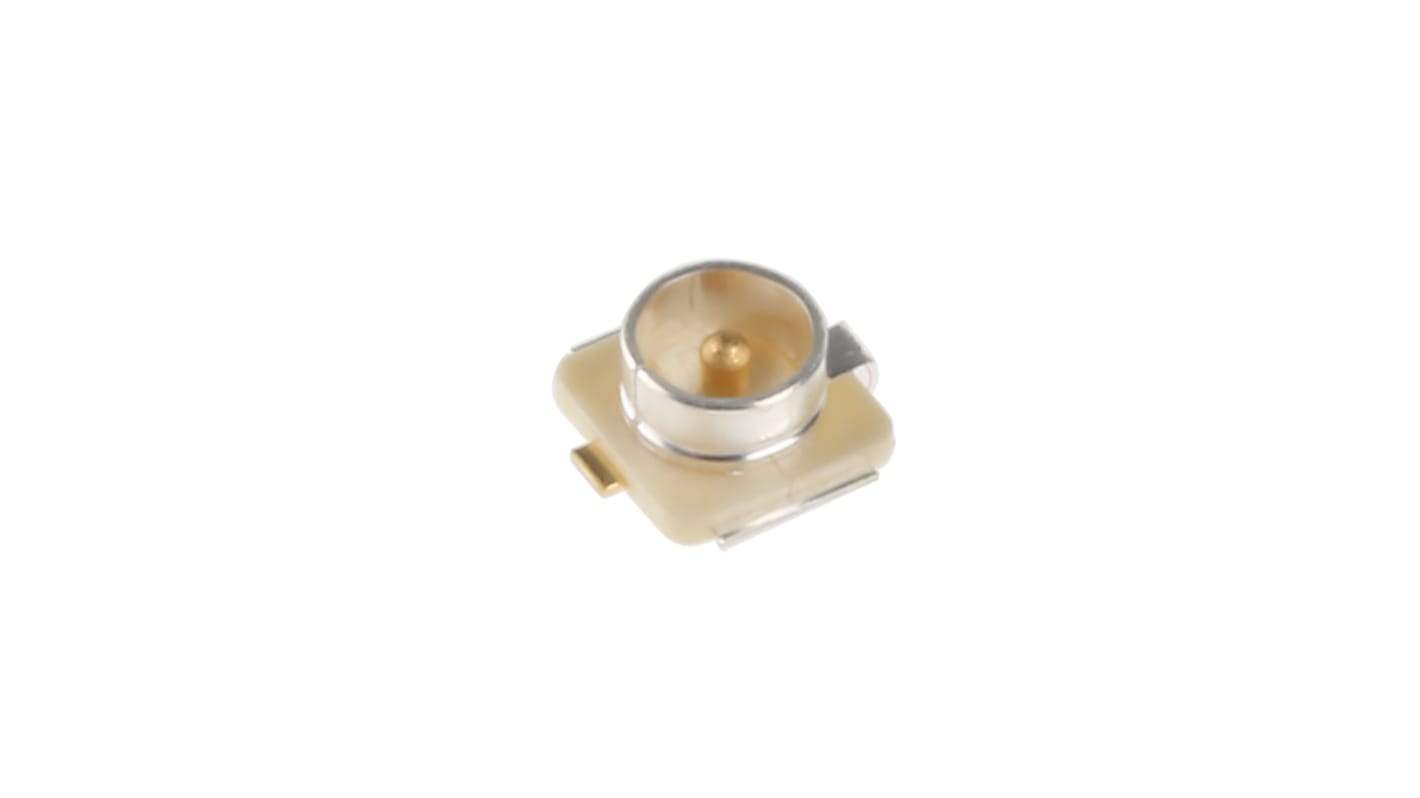

Connettore coassiale Ad angolo diritto Hirose, 50Ω, Montaggio superficiale

Connettori femmina coassiali ultrapiccoli a montaggio superficiale serie UFL con ingombro ridotto e salvaspazio sul circuito stampato di 7,7 mm² e un peso di soli 15,7 mg. Questi connettori femmina UFL offreono prestazioni a frequenze elevate da c.c. a 6 GHz con un VSWR da 1,3 a 1,5 mm al massimo. Queste prestazioni li rendono ideali per l'uso in un'ampia gamma di dispositivi miniaturizzati. Forniti su nastro e bobina, questi connettori femmina possono posizionati utilizzando un'apparecchiatura per posizionamento automatico. Quando accoppiati con i connettori maschio assemblati UFL, uno scatto sensibile al tatto conferma la stabilità del collegamento meccanico ed elettrico. Varie altezze accoppiate da 1,9 mm a 2,4 mm sono possibili quando si utilizza questo connettore femmina UFL con i connettori maschio UFL.

• Ingombro ridotto del circuito stampato di 7,7 mm²
• Struttura leggera del peso di 15,7 mg
• Prestazioni a frequenze elevate da c.c. a 6 GHz
• VSWR da 1,3 a 1,5 max.
• Adatti per il montaggio automatico
• Scatto udibile per garantire l'esecuzione di un accoppiamento saldo e affidabile

I connettori per cavo coassiale SMT UFL sono adatti per l'uso in dispositivi miniaturizzati che richiedono una trasmissione ad alta frequenza.
Le applicazioni includono:
- Telefoni cellulari,
- Dispositivi di comunicazione wireless
- Strumenti elettronici di misura,
- GPS, LAN wireless e Bluetooth

Altezza nominale accoppiata di 1,9 o 2,3 mm, 2,4 mm (max. 2,0 o 2,4 mm, 2,5 mm)
Piccola area di montaggio:
Il connettore femmina occupa un'area di 7,7 mm2.
Peso leggero:
Connettore femmina: 15,7 mg
Supporta alta frequenza fino a 6 GHz:
Per soddisfare i requisiti di frequenza di un'ampia varietà di dispositivi miniaturizzati, i connettori offrono prestazioni ad alta frequenza da DC a 6GHz, con un V.S.W.R. Da 1,3 a 1,5 max.
Posizionamento automatico della scheda:
Imballati su nastro e bobina i recipienti possono essere posizionati con ugelli a vuoto dell'apparecchiatura di posizionamento automatico.
Le spine sono terminate con un cavo coassiale ultrafine (isolato in resina fluorurata):
Cavo coassiale standard ultra-sottile di 0,81 mm di diametro (schermatura della treccia singola), utilizzato per la terminazione di connettori maschio, garantendo collegamenti stabili e sicuri.
Accoppiamento/disaccoppiamento connettore semplice:
L'uso dell'estrattore disponibile assicura il corretto scollegamento del tappo e della presa.
Verifica della condizione completamente accoppiata:
Lo scatto al tatto conferma la condizione di accoppiamento, garantendo un collegamento meccanico ed elettrico completo.
Senza alogeni (connettore femmina, connettore maschio (tipo HF)):
