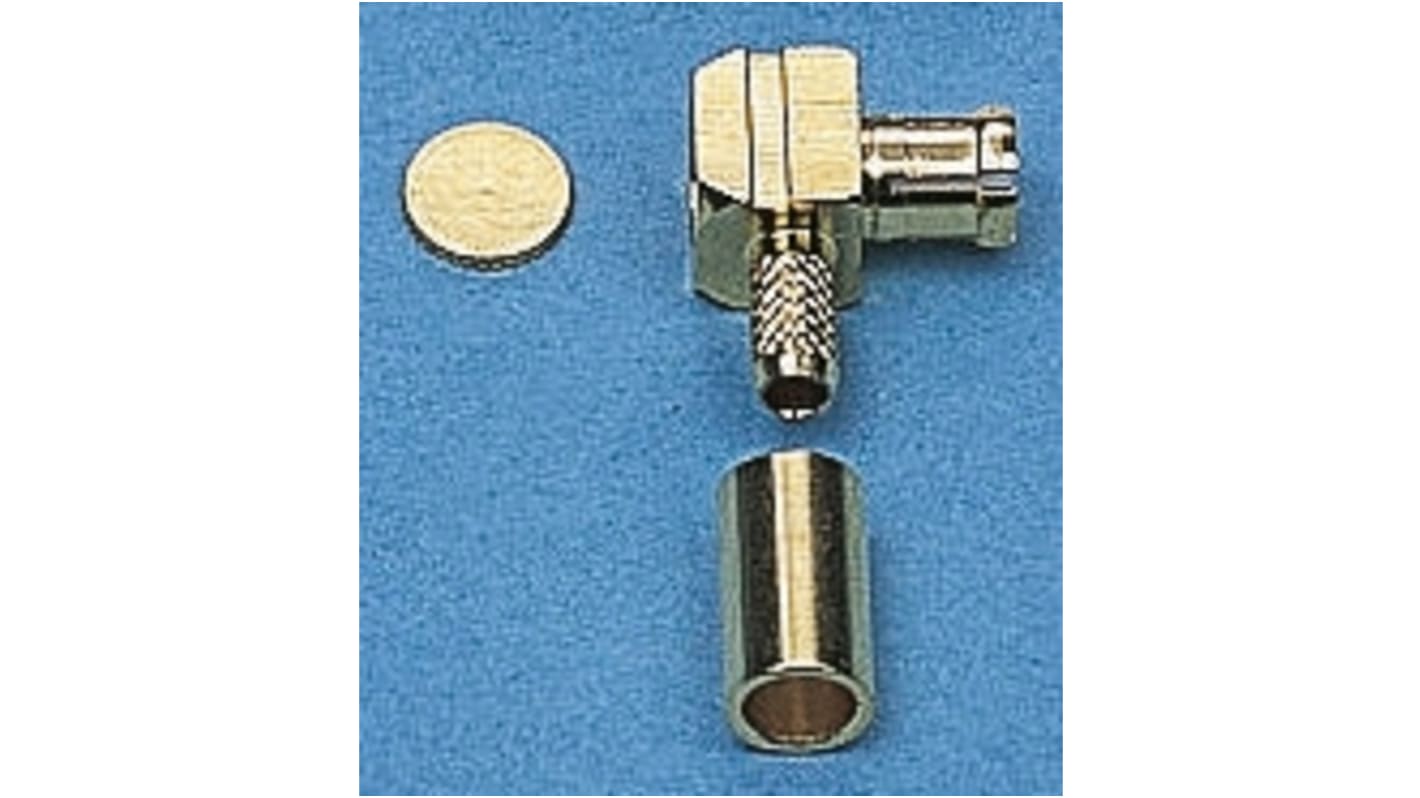

Connettore coassiale Angolo destro IMS, Maschio, 50Ω, Montaggio su cavo

Connettori coassiali microminiaturizzati di 50 Ω
Versione miniaturizzata della serie SMB, con lo stesso accoppiamento a innesto, ma più piccola del 30%.
Per cavi RG 178B/U, RG 196A/U, KX21A.

MIL-C-39012-SMB.

Serie MCX in conformità con CECC 22220

Il collegamento a innesto coassiale miniaturizzato MCX è un collegamento a scatto. Non è solamente una versione ridotta del connettore maschio SMB. Il conduttore e gli isolanti interni sono equivalenti a quelli del connettore SMB, ma l'alloggiamento e il meccanismo di chiusura a scatto sono molto più piccoli — il contatto garantisce l'affidabilità di un connettore maschio SMB, ma richiede il 30% in meno di spazio. I collegamenti a innesto avvengono elettricamente, in conformità con MIL-C-39012-SMB. Il cavo è collegato crimpando il conduttore esterno e saldando il conduttore interno. Le parti di contatto a molla sono fatte in CuBe2 e le parti isolate in PTFE con ottone; l'alloggiamento e i conduttori interno ed esterno sono placcati oro. Fornito con le istruzioni di assemblaggio
