- Codice RS:
- 446-737
- Codice costruttore:
- 205203-3
- Costruttore:
- TE Connectivity
304 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
440 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
2,23 €
(IVA esclusa)
2,72 €
(IVA inclusa)
Unità | Per unità |
1 - 24 | 2,23 € |
25 - 99 | 1,80 € |
100 - 249 | 1,55 € |
250 - 499 | 1,45 € |
500 + | 1,38 € |
- Codice RS:
- 446-737
- Codice costruttore:
- 205203-3
- Costruttore:
- TE Connectivity
Documentazione Tecnica
Normative
Dettagli prodotto

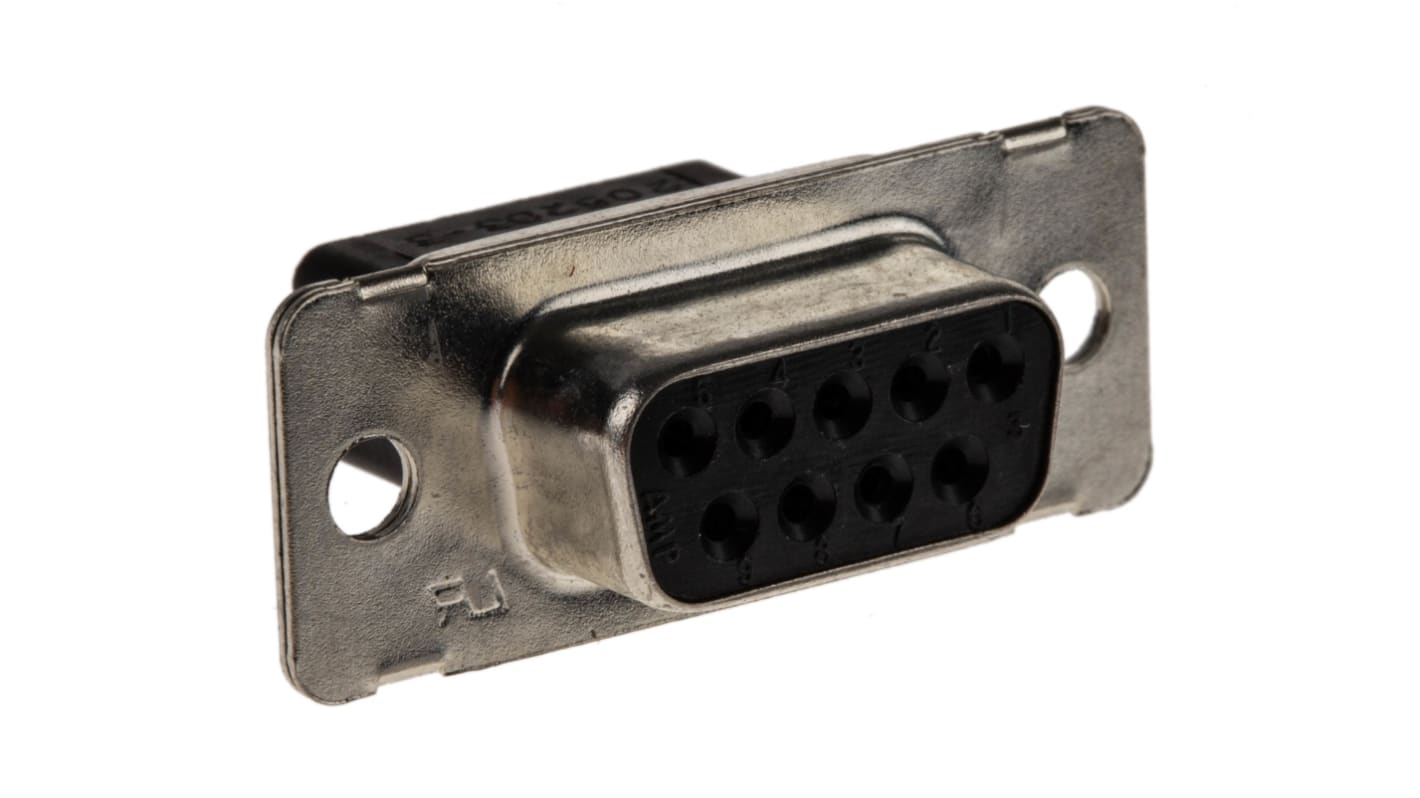

Connettore per cavo D-Sub AMPLIMITE serie di contatti a innesto a crimpare HDP-20
Un connettore D-sub è un tipo comune di dispositivo elettrico denominato dalla loro caratteristica di schermatura metallica a forma di D. Quando sono stati introdotti, i connettori D-sub erano tra i più piccoli utilizzati sui sistemi informatici.
La gamma TE Connectivity di connettori D-Sub a crimpare vanta calotte in acciaio stagnato con inserti termoplastici neri 94V0. Questi connettori a crimpare AMPLIMITE sono ad alta densità, con una densità superiore di circa il 65% rispetto ai connettori HD-20.
La gamma TE Connectivity di connettori D-Sub a crimpare vanta calotte in acciaio stagnato con inserti termoplastici neri 94V0. Questi connettori a crimpare AMPLIMITE sono ad alta densità, con una densità superiore di circa il 65% rispetto ai connettori HD-20.
La serie AMPLIMITE è progettata per essere utilizzata nelle interfacce di comunicazione e dati.
• 65% di densità superiore rispetto ai connettori HD-20
• Salvaspazio
Inserto in materiale termoplastico nero • 94V0
• stagnato, calotta in acciaio
• 65% di densità superiore rispetto ai connettori HD-20
• Salvaspazio
Inserto in materiale termoplastico nero • 94V0
• stagnato, calotta in acciaio
Caratteristiche e vantaggi
Le dimensioni della calotta • offrono un'ampia scelta di posizioni dei contatti - 9, 15, 25, 37 e 50.
• versione commerciale e a costi Ridotti della serie militare approvata.
• calotte stagnate o zincate, con o senza rientranze di messa a terra.
• i contatti a innesto a crimpare consentono di caricare solo il numero di contatti utilizzati.
• Disponibile con hardware di schermatura e kit di contenitori di schermatura.
• Numerose opzioni di serracavi e dispositivi di fissaggio di accoppiamento.
• Contatti a crimpare modellati di precisione, ad alte prestazioni e a basso costo.
• versione commerciale e a costi Ridotti della serie militare approvata.
• calotte stagnate o zincate, con o senza rientranze di messa a terra.
• i contatti a innesto a crimpare consentono di caricare solo il numero di contatti utilizzati.
• Disponibile con hardware di schermatura e kit di contenitori di schermatura.
• Numerose opzioni di serracavi e dispositivi di fissaggio di accoppiamento.
• Contatti a crimpare modellati di precisione, ad alte prestazioni e a basso costo.
Accessori
• contatti a crimpare - 446-787
• fermi a vite maschio - 450-9208 e 717-4498
• viti di fermo femmina - 717-4543 e 450-9270
• complessivo montante Di Bloccaggio – 450-9365
• chiusura a molla - 450-9321
• blocco di blocco con foro filettato - 450-9371
• blocco di blocco con intaglio a scanalatura – 680-9392
• fermi a vite maschio - 450-9208 e 717-4498
• viti di fermo femmina - 717-4543 e 450-9270
• complessivo montante Di Bloccaggio – 450-9365
• chiusura a molla - 450-9321
• blocco di blocco con foro filettato - 450-9371
• blocco di blocco con intaglio a scanalatura – 680-9392
Connettori D ultraminiaturizzati AMPLIMITE TE Connectivity
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 9 |
Tipologia | Femmina |
Orientamento | Ad angolo retto |
Tipo di montaggio | Montaggio su cavo |
Terminazione | Crimpare |
Corrente nominale | 3.7A |
Materiale custodia | Acciaio |
Tensione nominale | 250,0 V. |
Lunghezza | 30.81mm |
Larghezza | 12.55mm |
Profondità | 17.9mm |
Dimensioni | 30.81 x 17.9 x 12.55mm |
Serie | Amplimite HDP-20 |
Minima temperatura operativa | -55.0°C |
Massima temperatura operativa | +105°C |
- Codice RS:
- 446-737
- Codice costruttore:
- 205203-3
- Costruttore:
- TE Connectivity
