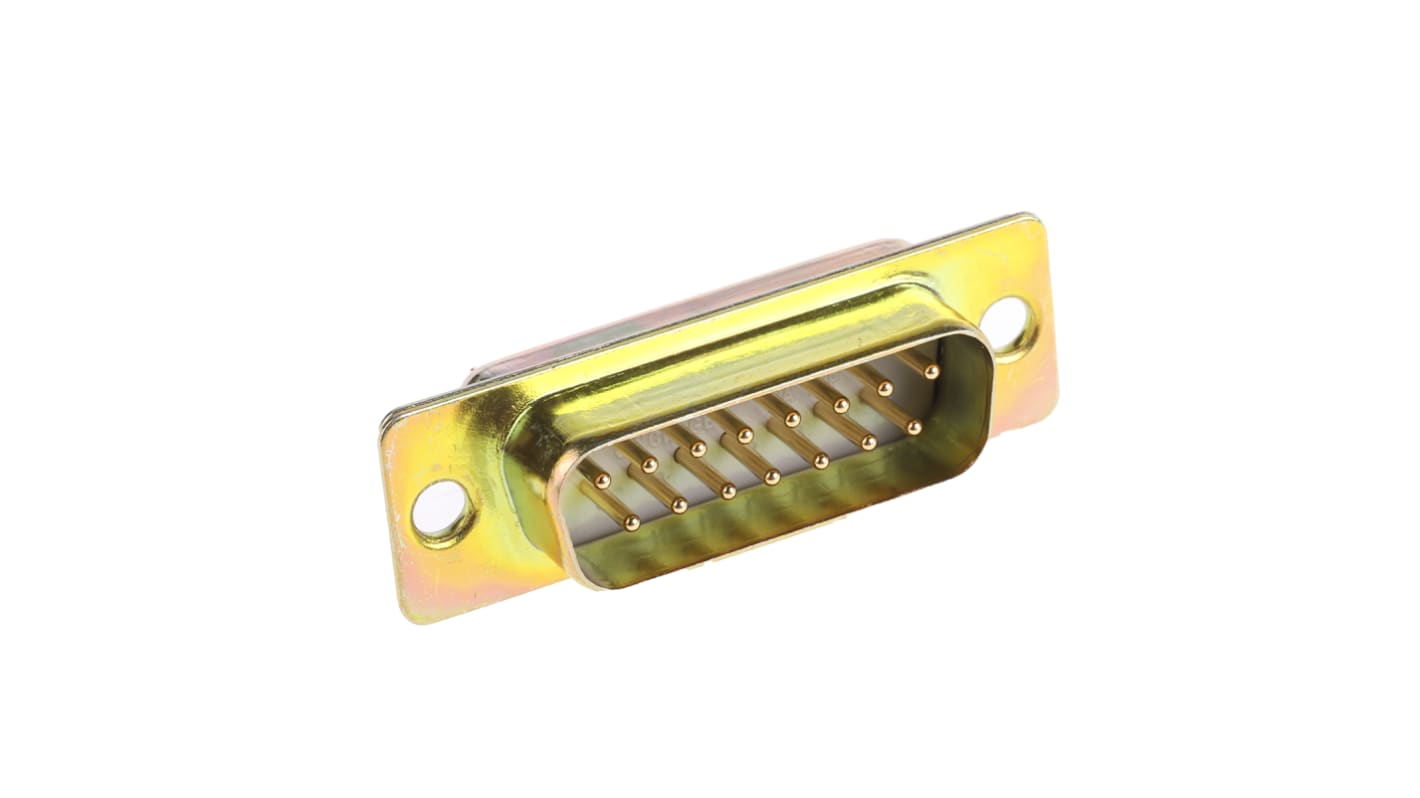

Connettore D-Sub RS PRO, Maschio, 15 vie, terminazione a saldare

Gamma RS Pro di connettori maschio e femmina D-Sub. PCB (scheda a circuito stampato): I connettori D-Sub sono progettati appositamente con punti di saldatura incorporati per agevolare il montaggio del connettore sui circuiti stampati.

Le opzioni includono:

Connettori femmina D-Sub:-
472-764 - montaggio diritto su circuito stampato a 9 vie
472-786 - montaggio diritto su circuito stampato a 15 vie
470-881 - montaggio diritto su circuito stampato a 25 vie
472-809 - montaggio diritto su circuito stampato a 37 vie
472-821 - montaggio diritto su circuito stampato a 50 vie

Spine D-sub:-
470-897 - montaggio diritto su circuito stampato a 25 vie
472-758 - montaggio diritto su circuito stampato a 9 vie
472-770 - montaggio diritto su circuito stampato a 15 vie
472-792 - montaggio diritto su circuito stampato a 37 vie
472-815 - montaggio diritto su circuito stampato a 50 vie

Soddisfa i requisiti di dimensione MIL-C-24308
Contatti in lega di rame lavorati a macchina
Conforme a BS9523, F0010 e F0018
Corrente nominale: 5A
Tensione nominale: 750V c.a.

I connettori D-sub o D-subminiature sono tipi comuni di componenti elettrici generalmente utilizzati nel calcolo per aiutare a formare collegamenti su una scheda a circuito stampato. I connettori D-Sub possono essere utilizzati nelle comunicazioni e nelle porte di rete in un'ampia gamma di applicazioni industriali e commerciali. Le applicazioni includono i seguenti componenti:

• Computer, monitor e scanner
• Reti e apparecchiature di comunicazione
• Apparecchiature di elaborazione dati
• Apparecchiature industriali
• Strumenti di misurazione e test
• Sensori remoti e registrazione dati
• Generatori elettrici portatili

Domande frequenti
Che cos'è un connettore D-Sub?
Un connettore D-Sub è un comune tipo di collegamento I/O (ingresso/uscita) che è usato comunemente nel settore dei computer di comunicazione dati per fornire alimentazione e comunicazione point-to-point tra due dispositivi di comunicazione, come ad esempio un computer e un monitor. I connettori D-sub contengono due o più file parallele di pin o prese solitamente circondati da una calotta in metallo a forma di D che fornisce supporto meccanico e assicura il corretto orientamento nell'accoppiamento. I connettori D-Sub sono disponibili come connettori femmina D-Sub (o connettori femmina D-Sub) con contatti femmina o connettori maschio D-Sub con pin maschio. Il connettore femmina si accoppia con il connettore maschio. Tenere presente che un connettore D-SUB con guscio in plastica non può essere accoppiato con un connettore D-SUB con guscio in metallo.

Perché scegliere RS Pro?
RS PRO è il nostro marchio e propone una vasta gamma di prodotti di alta qualità e valore offrendo una scelta più ampia. Affidabili ingegneri in tutto il mondo, ogni parte di ogni prodotto RS Pro è stata rigorosamente testata in base a standard industriali impegnativi; hanno ottenuto il sigillo di approvazione RS Pro solo se siamo certi della loro eccezionale qualità, il che significa che anche voi potete essere sicuri di voi.

Il colore dell'isolamento può variare per il codice 472-764. Le prestazioni del prodotto rimangono le stesse. Corrente nominale per le varianti per circuito stampato di 5 A

MIL-C-24308
