Connettore D-Sub Norcomp Micro-D, Maschio, 9 vie, terminazione a saldare
- Codice RS:
- 135-4274
- Codice costruttore:
- 381-009-112L565
- Costruttore:
- Norcomp
4 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
16 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
24,03 €
(IVA esclusa)
29,32 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 24 | 24,03 € |
| 25 - 49 | 20,79 € |
| 50 - 249 | 19,51 € |
| 250 - 499 | 17,95 € |
| 500 + | 17,49 € |
- Codice RS:
- 135-4274
- Codice costruttore:
- 381-009-112L565
- Costruttore:
- Norcomp
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto

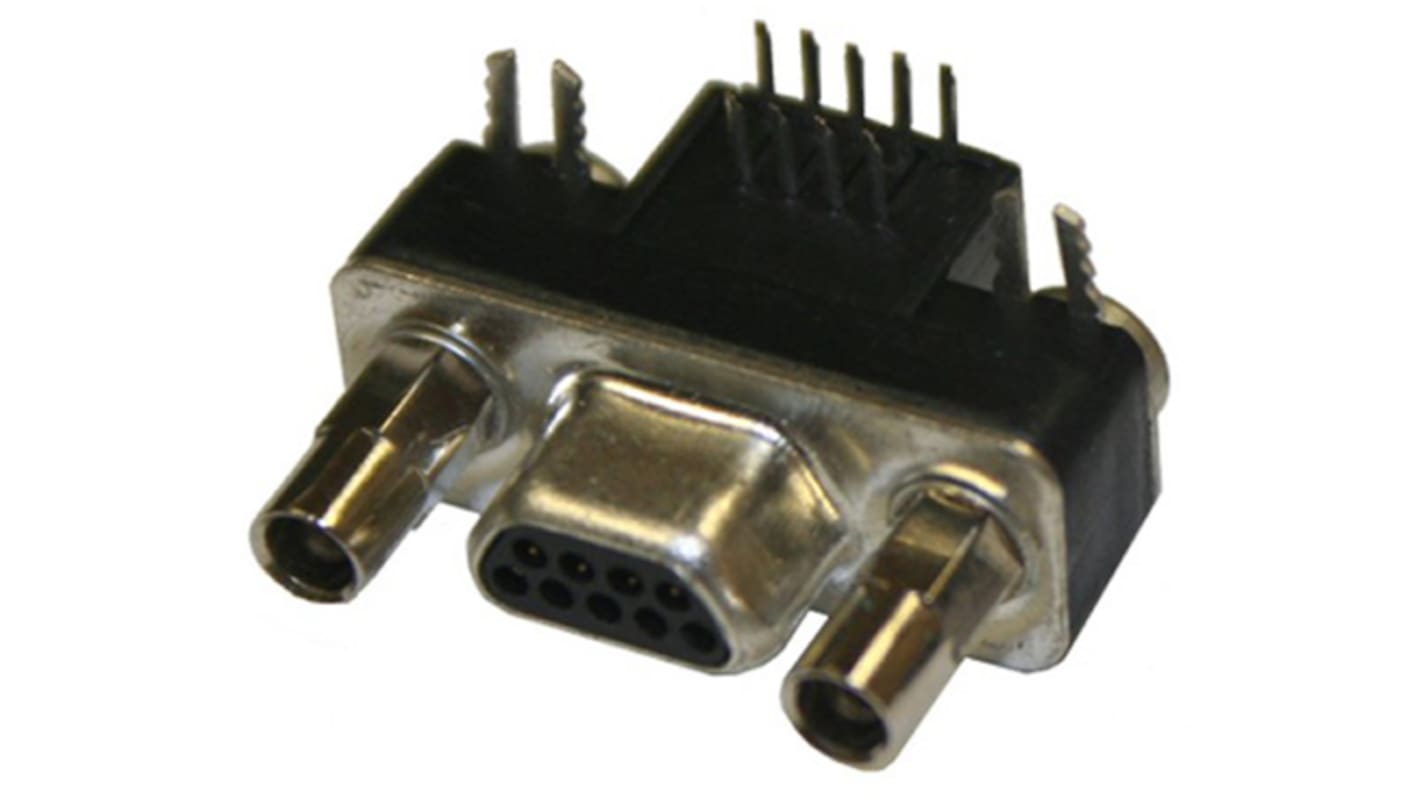

Connettori D-Sub micro-miniaturizzati serie NorComp MICRO-D 380 e 381
Connettori D-Sub microminiaturizzati per montaggio su circuito stampato serie MICRO-D 380 E 381 con un passo di 1,27 mm e un design compatto. Il connettore D-Sub micro-miniaturizzato è un 1/3 delle dimensioni di un connettore D-Sub standard. Questi connettori D-Sub MICRO-D serie 380 sono dotati di un'interfaccia tra metallo e metallo per una migliore messa a terra e schermatura e un robusto collegamento meccanico. Le versioni ad angolo retto di questi connettori micro-miniaturizzati D-Sub sono dotate di bloccaggi per un bloccaggio extra sul circuito stampato e viti di fermo femmina 2,56 per un collegamento sicuro. Questi connettori D-Sub MICRO-D sono disponibili in dimensioni standard industriali di 9, 15 e 25 posizioni e si accoppiano con la maggior parte dei prodotti concorrenti commerciali.
Caratteristiche e vantaggi
• Design compatto salvaspazio, 1/3 delle dimensioni di connettori D-Sub standard
• Interfaccia metallo-metallo per una migliore messa a terra e schermatura
• Bloccaggio (versioni R/A) del circuito stampato extra
• Viti di fermo (versioni R/A) per un montaggio sicuro
• Valore nominale dei contatti 1 A
• Interaccoppiamento con la maggior parte dei prodotti concorrenti commerciali
• Interfaccia metallo-metallo per una migliore messa a terra e schermatura
• Bloccaggio (versioni R/A) del circuito stampato extra
• Viti di fermo (versioni R/A) per un montaggio sicuro
• Valore nominale dei contatti 1 A
• Interaccoppiamento con la maggior parte dei prodotti concorrenti commerciali
Informazioni sull'applicazione del prodotto
Questi connettori D-Sub micro-miniaturizzati serie MICRO-D sono ideali per l'uso in applicazioni commerciali in cui è richiesto un connettore robusto I/O e lo spazio è limitato.
Connettori D-Sub - NorComp
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 9 |
| Tipologia | Maschio |
| Orientamento | Angolo destro |
| Tipo di montaggio | Montaggio con foro passante |
| Passo | 1.27mm |
| Tipo di connettore D | Micro-D |
| Dispositivi di fissaggio | Dispositivi di bloccaggio, distanziatori |
| Terminazione | Saldare |
| Corrente nominale | 1A |
| Materiale custodia | Acciaio |
| Tensione nominale | 500,0 V |
| Lunghezza | 19.69mm |
| Larghezza | 14.9mm |
| Profondità | 7.7mm |
| Serie | MICRO-D |
| Materiale contatto | Lega di rame |
| Dimensioni | 19.69 x 14.9 x 7.7mm |
| Placcatura contatto | Oro |
| Massima temperatura operativa | +85°C |
| Minima temperatura operativa | -55.0°C |
| Numero di serie | 381 |
- Codice RS:
- 135-4274
- Codice costruttore:
- 381-009-112L565
- Costruttore:
- Norcomp
