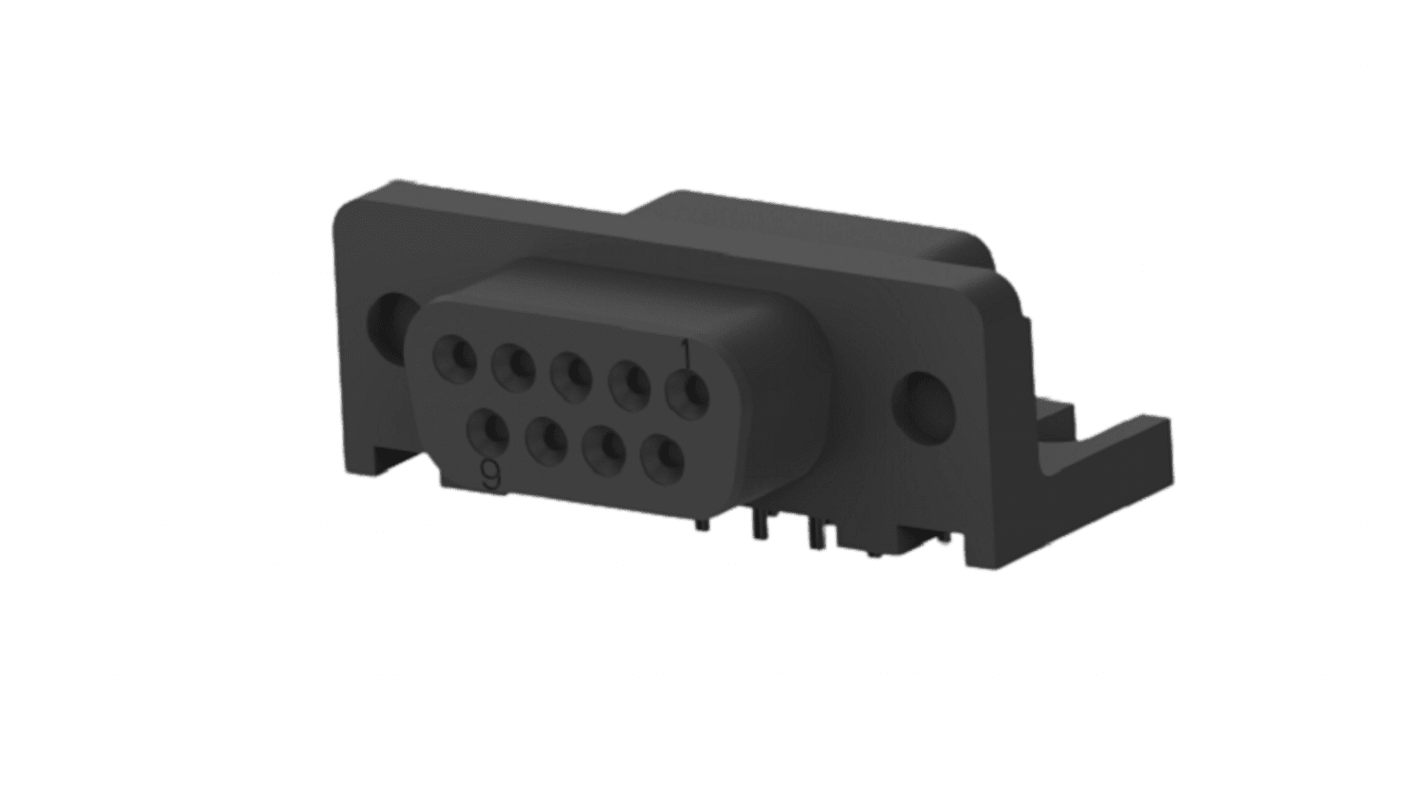

Connettore D-Sub TE Connectivity Connettore D ultraminiaturizzato, Connettore femmina, 9 vie, terminazione A saldare,

Connettori femmina D-Sub interamente in plastica per montaggio su circuito stampato ad angolo retto serie HD-20 318 AMPLIMITE con un ingombro di 8,08 mm (.318) e contenitori in termoplastica nera classificati 94V-0. Questi connettori D-Sub in plastica per montaggio su circuito stampato AMPLIMITE serie HD-20 318 sono pre-caricati con contatti femmina dimensione 20 DF in bronzo fosforoso.
I codici 822-4771 e 822-4774 hanno dispositivi di bloccaggio in lega di rame stagnata e placcatura in oro 0,00076 μm sui contatti. 822-4771 è dotato di un inserto filettato in zinco e 822-4774 è dotato di un bloccaviti femmina.
Il codice 718-3654 ha fori di montaggio su scheda da 3,18 e oro flash sui contatti
Il codice 719-9097 ha bloccaviti femmina e placcatura in oro 0,00076 μm sui contatti
Lo spessore consigliato dei circuiti stampati per questi connettori D-Sub 318 interamente in plastica AMPLIMITE HD-20 è 2,36 mm

Il connettore D-Sub TE Connectivity è un connettore montato su scheda a circuito stampato con contenitore di tipo connettore femmina. Questo connettore è disponibile nel profilo standard.

Contatto di forma rotonda
Testato contro le vibrazioni e gli urti
Orientamento per montaggio su circuito stampato ad angolo retto

Connettori D ultraminiaturizzati AMPLIMITE TE Connectivity
