- Codice RS:
- 446-5271
- Codice costruttore:
- 5747847-6
- Costruttore:
- TE Connectivity
35 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
8,62 €
(IVA esclusa)
10,52 €
(IVA inclusa)
Unità | Per unità |
1 - 24 | 8,62 € |
25 - 74 | 7,13 € |
75 - 199 | 6,76 € |
200 + | 6,19 € |
- Codice RS:
- 446-5271
- Codice costruttore:
- 5747847-6
- Costruttore:
- TE Connectivity
Documentazione Tecnica
Normative
Dettagli prodotto

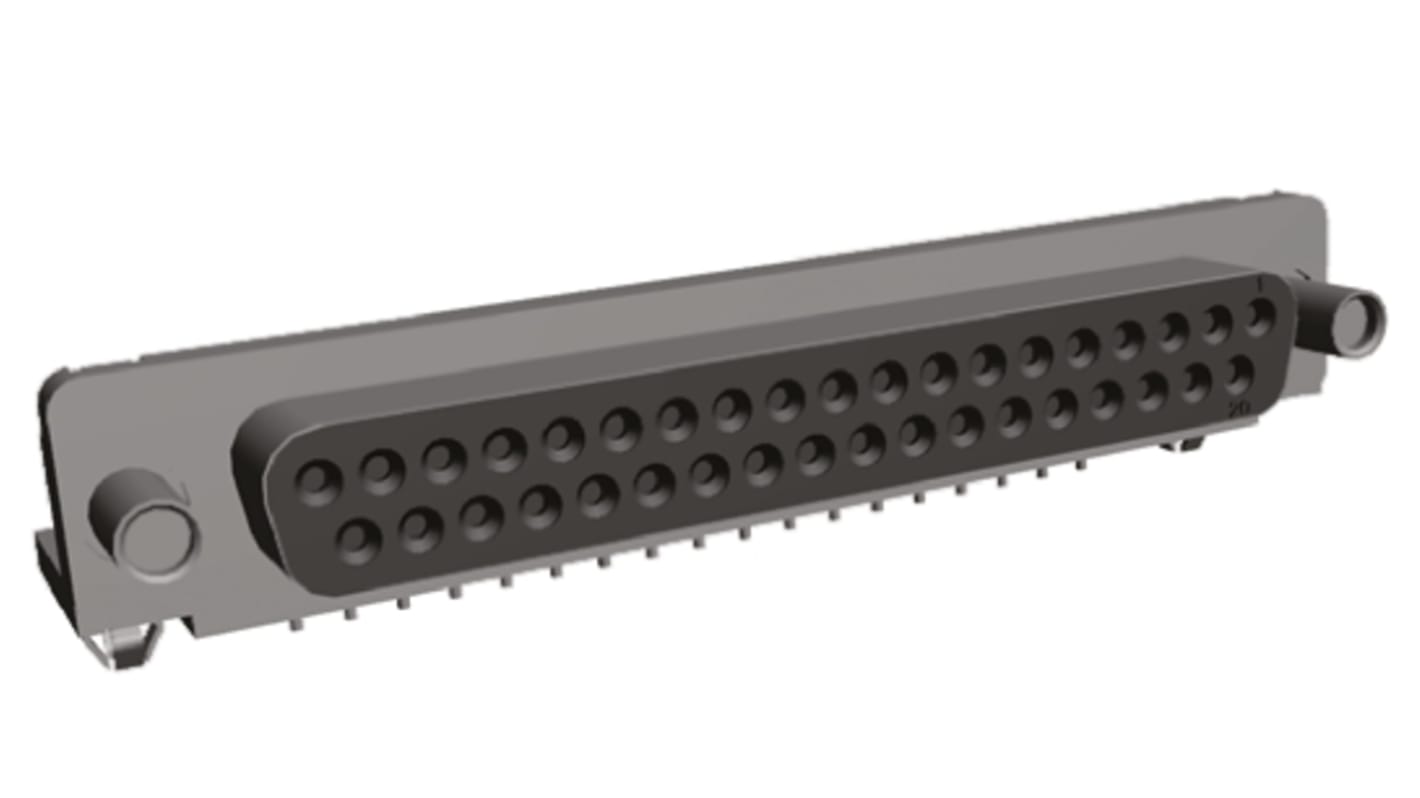

Connettore D-Sub AMPLIMITE, serie con montaggio su circuito stampato HD-20 318, con fissaggio a vite
Connettori D-Sub maschio e femmina AMPLIMITE HD-20 318 con fissaggi a vite femmina fissi. Questi connettori D-Sub per il montaggio su circuito stampato presentano un ingombro di 8,08 con piedini ad angolo retto, gusci frontali in acciaio stagnato, alloggiamenti in termoplastica 94V-0 e occhielli in ottone stagnato. I connettori femmina D-Sub AMPLIMITE HD-20 318 sono precaricati con contatti a morsetto femmina di dimensione 20 DF in bronzo fosforoso e i connettori maschio sono precaricati con contatti maschio di dimensione 20 DF in ottone. Entrambi i connettori maschio e femmina hanno la terminazione stagnata e l'intero contatto con sottostrato in nichel e due opzioni di placcatura in oro duplex sull'estremità di accoppiamento (vedere la scheda tecnica per i dettagli). Questi connettori D-Sub per il montaggio su scheda AMPLIMITE HD-20 318 sono inoltre disponibili con o senza dispositivi di bloccaggio in lega di rame stagnati (vedere la scheda tecnica per i dettagli).
Calotta in acciaio stagnato
Alloggiamento termoplastico nero 94 V-0
Occhielli portamasse stagnati
Blocchi femmina per vite zincati
Dispositivi di bloccaggio in lega di rame stagnato
Ingombro: 8,08 mm
Alloggiamento termoplastico nero 94 V-0
Occhielli portamasse stagnati
Blocchi femmina per vite zincati
Dispositivi di bloccaggio in lega di rame stagnato
Ingombro: 8,08 mm
Nota
Connettori D ultraminiaturizzati AMPLIMITE TE Connectivity
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 37 |
Tipologia | Femmina |
Orientamento | Angolo destro |
Tipo di montaggio | Montaggio con foro passante |
Passo | 2.75mm |
Terminazione | Saldare |
Dispositivi di fissaggio | Vite di fermo femmina 4-40 UNC, Dispositivi di bloccaggio |
Materiale custodia | Termoplastica |
Lunghezza | 69.31mm |
Larghezza | 12.54mm |
Profondità | 18.79mm |
Serie | Amplimite HD-20 |
Dimensioni | 69.31 x 12.54 x 18.79mm |
Materiale contatto | Bronzo fosforoso |
Placcatura contatto | Oro su nichel |
- Codice RS:
- 446-5271
- Codice costruttore:
- 5747847-6
- Costruttore:
- TE Connectivity
