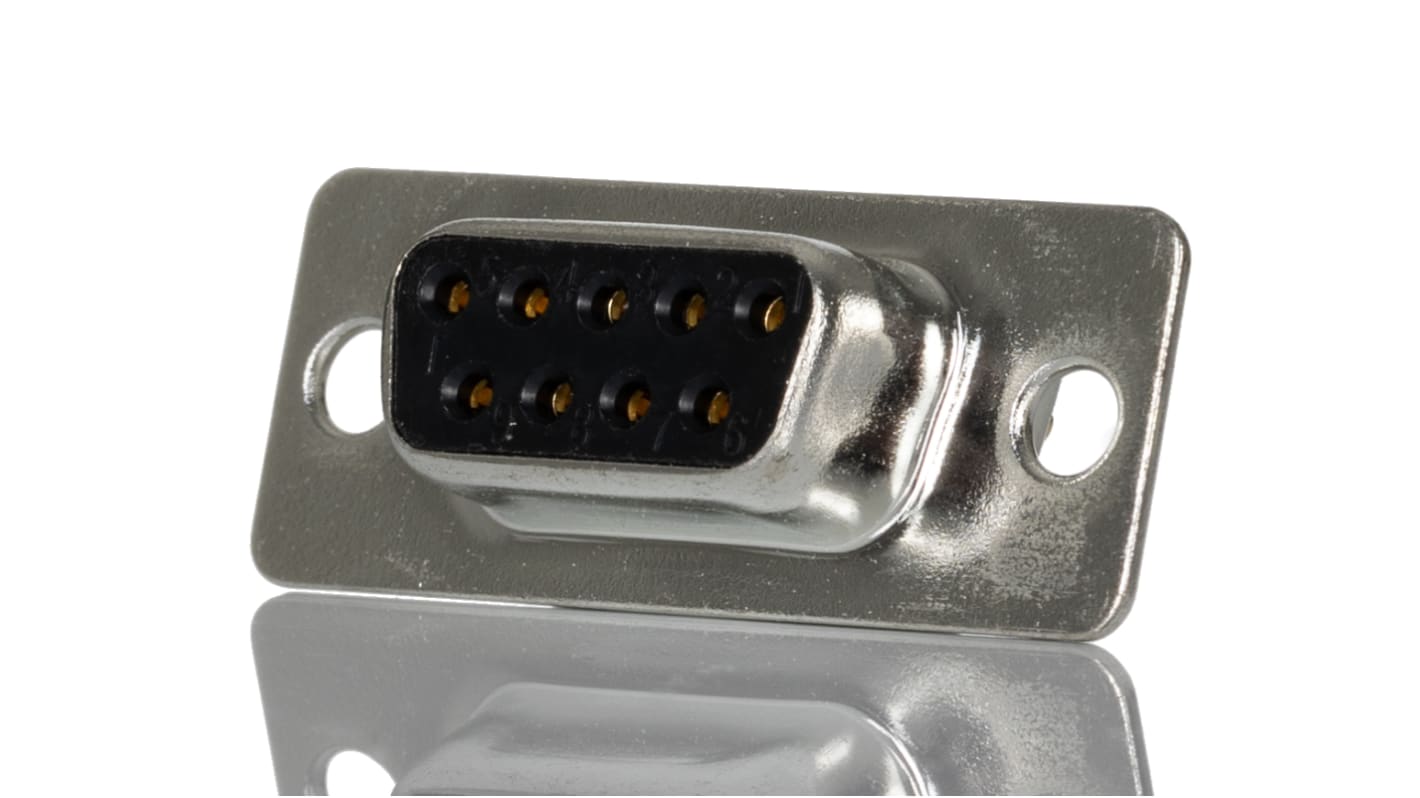

Connettore D-Sub RS PRO standard, E, Femmina, 9 vie, terminazione a saldare

Da RS PRO un connettore D-subminiaturizzato con una robusta calotta in acciaio, affidabili contatti a macchina e terminazioni con incavo di saldatura per il facile collegamento di fili. Questi connettori D-sub sono ideali per l'uso nella realizzazione di interconnessioni I/O (ingresso/uscita) in un'ampia gamma di applicazioni industriali e commerciali.

Un connettore D-Sub è un comune tipo di collegamento I/O (ingresso/uscita) che è usato comunemente nel settore dei computer di comunicazione dati per fornire alimentazione e comunicazione point-to-point tra due dispositivi di comunicazione, come ad esempio un computer e un monitor. I connettori D-sub contengono due o più file parallele di pin o prese solitamente circondati da una calotta in metallo a forma di D che fornisce supporto meccanico e assicura il corretto orientamento nell'accoppiamento. I connettori D-Sub sono disponibili come prese D-sub (o connettori femmina D-Sub) con contatti femmina o connettori maschio D-sub con pin maschio. Il connettore femmina si accoppia con il connettore maschio. Si prega di notare che un D-Sub con calotta in plastica non può essere accoppiato con un D-sub con calotta in metallo.

• Design robusto
• Durevole calotta in acciaio stagnato
• Piccole cavità sulla calotta (solo connettori maschio) per una migliore conduttività elettrica
• Affidabili contatti lavorati a macchina placcati oro
• Flange con fori di montaggio per il montaggio a vite a pannello
• Terminazioni incavi di saldatura per un semplice collegamento del filo

Questo connettore D-sub con il suo design robusto ed elevata affidabilità può essere usato nelle comunicazioni e nelle porte di rete in un'ampia gamma di applicazioni industriali e commerciali. Le applicazioni includono i seguenti componenti:

• Computer, monitor e scanner
• Reti e apparecchiature di comunicazione
• Apparecchiature di elaborazione dati
• Apparecchiatura industriale
• Strumenti di misurazione e test
• Sensori remoti e registrazione dati
• Apparecchiatura di generazione elettrica portatile

Questi connettori d-sub comuni sono dotati di incavi di saldatura a forma di tazza vuota simile a cavità nelle quali il cavo viene inserito e fissato mediante saldatura. In primo luogo accertarsi che il connettore sia trattenuto saldamente mentre si lavora su di esso. Spelare le estremità di ciascun cavo utilizzando la profondità degli incavi di saldatura per misurare quanto isolamento rimuovere. Stagnare i trefoli del cavo esposto con un saldatore e riempire parzialmente l'incavo di saldatura con lega saldante. Applicare un saldatore sul bordo della coppa consentendo la fusione della lega saldante. Inserire l'estremità del filo stagnato nell'incavo e fissarla in posizione finché la saldatura diventa solida. Se la misura del cavo è sufficientemente grande da poggiare autonomamente nell'incavo, posizionare il cavo nell'incavo e alimentare la lega saldante mentre si applica il saldatore sul retro dell'incavo.

Questi connettori D-Sub sono progettati per il montaggio a pannello. Un foro è tagliato nel pannello che è determinato dalle dimensioni di foratura del connettore maschio o femmina. Due flange di montaggio su entrambi i lati del connettore incorporano fori di montaggio. I fori vengono praticati nel pannello per l'allineamento con questi fori di montaggio. Il connettore è quindi inserito nella foratura del pannello e fissato in posizione inserendo le viti attraverso i fori sia nel connettore sia nel pannello.
