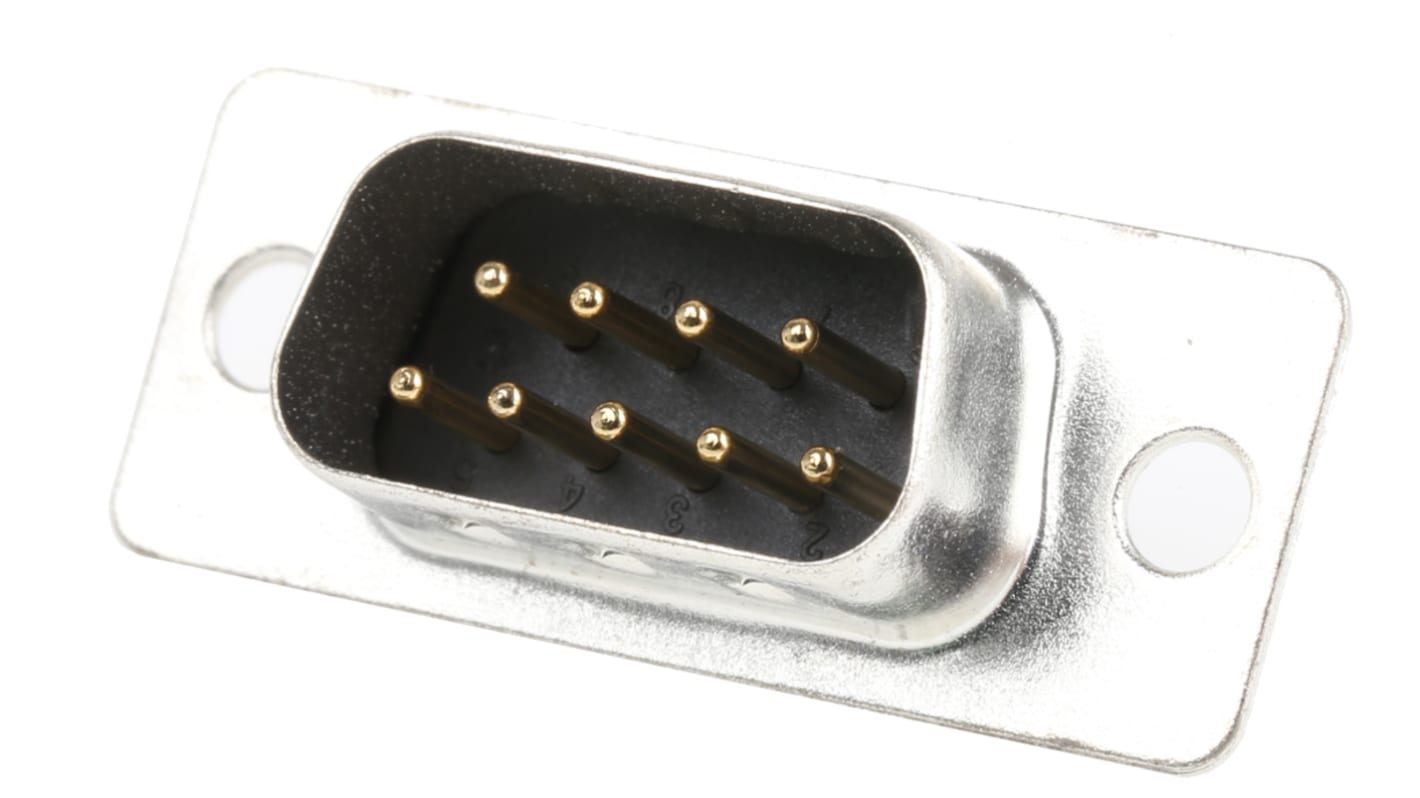

Connettore D-Sub MH Connectors standard, E, Maschio, 9 vie, terminazione a saldare
- Codice RS:
- 787-3870
- Codice costruttore:
- MHDM9SP
- Costruttore:
- MH Connectors
50 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
1513 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per Unità
1,49 €
(IVA esclusa)
1,82 €
(IVA inclusa)
Unità | Per unità |
|---|---|
| 1 - 49 | 1,49 € |
| 50 - 99 | 0,95 € |
| 100 - 249 | 0,90 € |
| 250 - 499 | 0,81 € |
| 500 + | 0,77 € |
- Codice RS:
- 787-3870
- Codice costruttore:
- MHDM9SP
- Costruttore:
- MH Connectors
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Connettori maschio D-Sub con incavo di saldatura serie MHDB e MHDM
Una gamma di connettori maschio D-Sub con incavo di saldatura serie MHDB e MHDM con guscio frontale nichelato e gusci posteriori stagnati con fori da 3 mm.
Il materiale isolante utilizzato per questi connettori maschio D-Sub con incavo di saldatura serie MHDB e MHDM è il PBT vetrorinforzato nero UL94 V-0.
I contatti in ottone stagnato placcati oro di questi connettori maschio D-Sub con incavo di saldatura sono realizzati nel seguente modo:
Serie MHDB:
787-3858 terminali con pin a saldare stampati e modellati a 9 vie
787-3861 terminali con pin a saldare stampati e modellati a 15 vie
787-3868 terminali con pin a saldare stampati e modellati a 25 vie
821-2832 terminali con pin a saldare stampati e modellati a 37 vie
Serie MHDM:
787-3870 terminali con pin a saldare lavorati a macchina a 9 vie
787-3883 terminali con pin a saldare lavorati a macchina a 15 vie
787-3880 terminali con pin a saldare lavorati a macchina a 25 vie
821-2844 terminali con pin a saldare lavorati a macchina a 37 vie
Il materiale isolante utilizzato per questi connettori maschio D-Sub con incavo di saldatura serie MHDB e MHDM è il PBT vetrorinforzato nero UL94 V-0.
I contatti in ottone stagnato placcati oro di questi connettori maschio D-Sub con incavo di saldatura sono realizzati nel seguente modo:
Serie MHDB:
787-3858 terminali con pin a saldare stampati e modellati a 9 vie
787-3861 terminali con pin a saldare stampati e modellati a 15 vie
787-3868 terminali con pin a saldare stampati e modellati a 25 vie
821-2832 terminali con pin a saldare stampati e modellati a 37 vie
Serie MHDM:
787-3870 terminali con pin a saldare lavorati a macchina a 9 vie
787-3883 terminali con pin a saldare lavorati a macchina a 15 vie
787-3880 terminali con pin a saldare lavorati a macchina a 25 vie
821-2844 terminali con pin a saldare lavorati a macchina a 37 vie
MH - Connettori D-Sub
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 9 |
| Tipologia | Maschio |
| Orientamento | Ad angolo retto |
| Tipo di montaggio | Montaggio su cavo |
| Passo | 2.77mm |
| Tipo di connettore D | D-sub standard |
| Terminazione | Saldare |
| Dimensione calotta D-Sub | E |
| Corrente nominale | 5.0A |
| Materiale custodia | Acciaio |
| Lunghezza | 30.81mm |
| Larghezza | 12.55mm |
| Profondità | 10.9mm |
| Dimensioni | 30.81 x 12.55 x 10.9mm |
| Materiale contatto | Lega di rame |
| Placcatura contatto | Oro su nichel |
| Serie | MHDM |
| Minima temperatura operativa | -55.0°C |
| Massima temperatura operativa | +105°C |
