Connettore D-Sub Phoenix Contact, D, Maschio, 9 vie, terminazione Morsetti a vite

Connettori D-sub per bus di campo a 9 posizioni SUBCON-PLUS con due ingressi cavo e una morsettiera a vite per ogni cavo che consente di costruire sistemi di bus di campo con interfacce RS-485. Le morsettiere possono essere collocate nella parte superiore o inferiore del corpo del connettore consentendo così l'ingresso del cavo dal lato sinistro o destro. Questi connettori D-Sub RS-485 per bus di campo SUBCON-PLUS sono caratterizzati da un'elevata velocità di trasmissione, un livello elevato di EMC con corpi in ABS metallizzato per la schermatura EMI e accettano sezioni di cavi comprese tra 6 e 10 mm²
Il codice 648-3489 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per Modbus, Modbus-PLUS, BITBUS, ARCNET, MULT/MININET(B&R), SYSTEM 2003 (B&R), P-NET
Il codice 324-9371 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per SUCONET K1, K2 (EATON/Moeller), S-BUS (Saia) e J-BUS (Merlin Gerin)
Il codice 324-9400 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per Modbus e CEGELEC
I codici 801-8933 (pin) e 801-8964 (connettore femmina) sono connettori D-Sub a 9 vie con due ingressi cavo angolati a 35° per un'assegnazione universale.
Per la vite di montaggio corta vedere il codice 801-8961
Per il cacciavite vedere il codice 390-9663

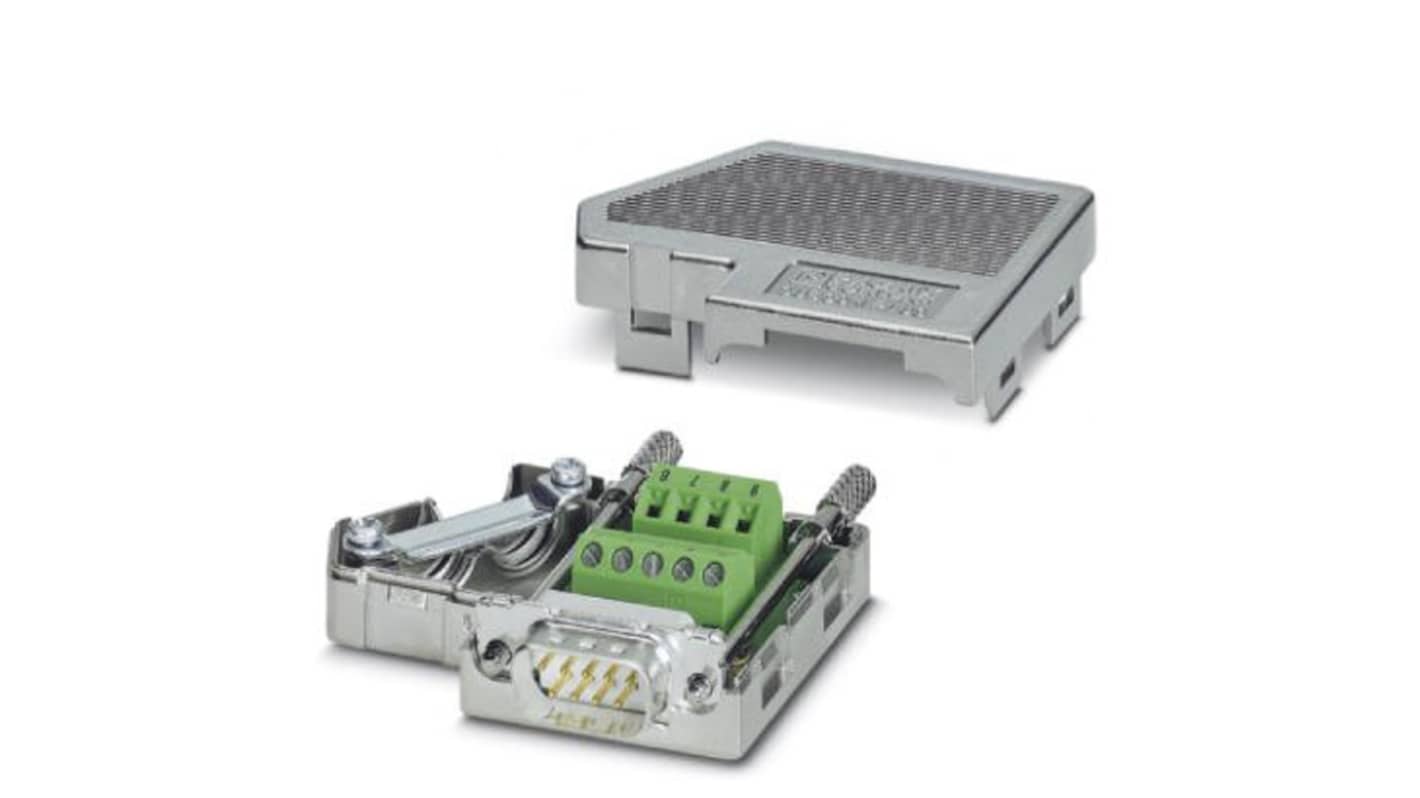

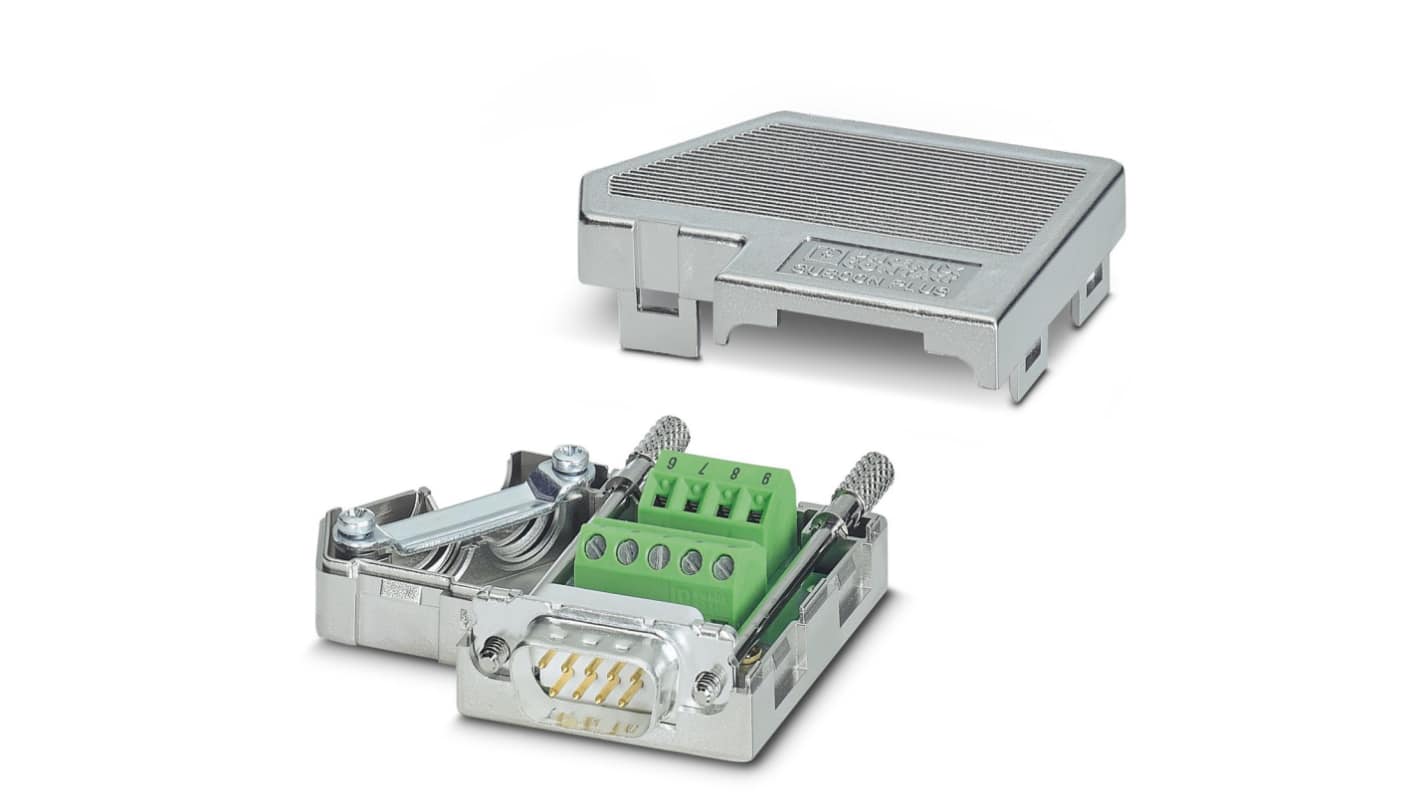

Questo connettore maschio D-Sub a nove pin di Phoenix Contact è un componente essenziale nella costruzione di sistemi di bus di campo con interfacce RS-485. Fornisce un percorso di collegamento per i due cavi necessari per la configurazione, incanalando i segnali verso terminal a vite per velocità di trasmissione più elevate e un collegamento più chiaro.
Questa unità è realizzata in ABS (acrilonitrile-butadiene-stirene), placcato in metallo per la resistenza agli urti e quindi adatto per l'uso esterno. La placcatura impedisce anche EMI (interferenze elettromagnetiche) e lo rende sicuro per l'uso con altri componenti elettrici.
È possibile posizionare le terminal in corrispondenza delle parti superiore o inferiore del corpo del connettore, consentendo l'ingresso flessibile del cavo a seconda della configurazione del circuito stampato (scheda a circuito stampato). Questo connettore maschio può anche essere facilmente installato o rimosso grazie a viti zigrinate, che possono essere fissate e allentate manualmente.

• dimensioni compatte di 60 (lunghezza) x 16 (larghezza) x 44mm (profondità)
• temperatura d'esercizio da -20 °C a +75 °C per l'uso in ambienti difficili
• semplice installazione mediante montaggio su cavo
• tipo di terminazione a vite per collegamenti sicuri
• il peso per pezzo di 60.7g, così non sforzerà il vostro sistema
• il grado di protezione IP20 (protezione ingresso) indica che l'unità è a prova di contatto e resistente alla polvere e agli oggetti fino a 12mm di dimensioni

Connettori BUS

Connettori di interfaccia bus ricablabili idonei per sistemi Bitbus, CAN-Bus, Interbus-S (Fieldbus) e Profibus. I contenitori sub-D a 9 poli, compatti e di alta qualità, sono disponibili nelle versioni per nodo bus o per terminazione bus e sono codificati a colore per facilitarne l'identificazione. Per i sistemi CAN-Bus e Profibus, sono anche disponibili nodi di servizio che consentono la programmazione o la riparazione "in linea". Ogni interfaccia viene corredata di istruzioni dettagliate di assemblaggio e degli accessori di montaggio.

Disponibile nelle versioni con uscita cavo orizzontale o verticale
Collegamento rapido ed affidabile tramite morsetti a vite montati sul circuito stampato
Le terminazioni del bus comprendono resistori di terminazione SMT
I corpi codificati a colore facilitano l'installazione e la riparazione
Protezione ESD sicura grazie ai contenitori completamente isolati
Fornito con fissacavo affidabile
