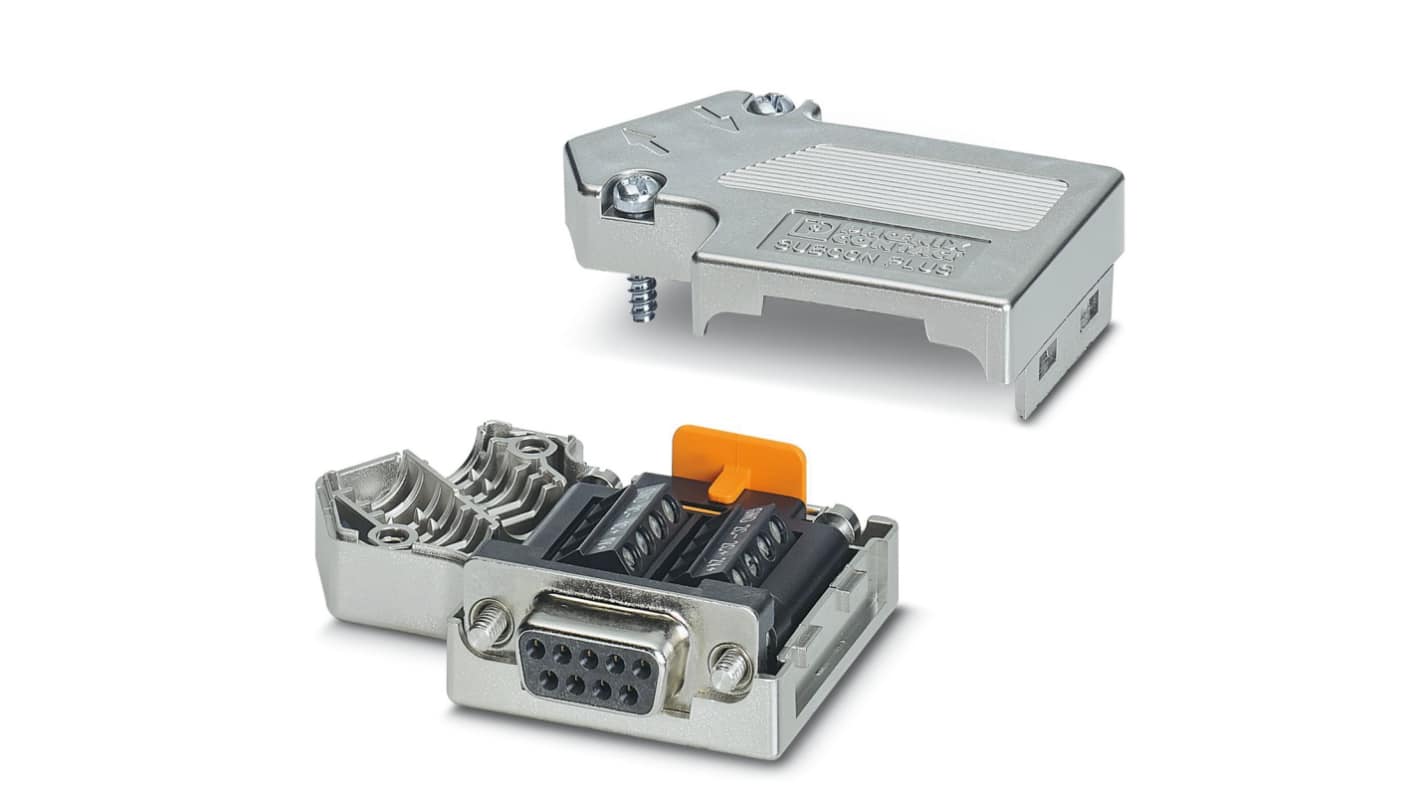

Connettore D-Sub Phoenix Contact standard, Femmina, 9 vie, terminazione Morsetti a vite

Connettori femmina D-Sub a 9 pin SUBCON-PLUS-CAN progettati per l'uso in sistemi CAN fino a 1 MBit/s (CAN, CANopen, SafetyBus-P), consentendo una connessione veloce di bus in entrata e uscita in condizioni di lavoro sul campo. Questi connettori D-sub SUBCON-PLUS-CAN dispongono di una resistenza di terminazione integrata da 120 Ohm attivabile esternamente tramite un interruttore a slitta, avvio segmento per segmento, corpo schermato in ABS, collegamenti a vite; possono essere tutti utilizzati con bus secondo CiA Draft Recommendation 303-1 con un diametro esterno di 8 mm.
I codici 801-9119 e 648-3518 sono dotati di due ingressi cavo angolati a 35° e un'unità di collegamento interna girevole che consente l'inserimento del cavo dal lato sinistro o destro. Il codice 648-3518 è dotato di un secondo collegamento D-Sub per collegare un dispositivo di programmazione. Questi connettori accettano una sezione cavo compresa tra 7,6 mm e 8,4 mm.
Il codice 648-3495 è dotato di un ingresso cavo angolato a 35° e può accettare una gamma di diametri cavo variabile compresa tra 6 e 10 mm.
Il codice 648-3502 è dotato di un ingresso cavo assiale di 180° e due ingressi cavo
Per il cacciavite adatto vedere il codice 390-9663

Scegli questo connettore D-Sub Phoenix Contact per una giunzione rapida e semplice dei cavi bus in entrata e in uscita. È possibile montarlo sul campo e consente una selezione flessibile dell'ingresso del cavo. Il connettore è compatibile con tutti i cavi bus con un diametro esterno di 8 mm.
Questa spina D-sub include un resistore di terminazione che può essere attivato esternamente per garantire la trasmissione del segnale ad alta velocità ed evitare la deflessione. Questo disattiva contemporaneamente il segmento di bus in uscita, facilitando l'avvio segmento per segmento ed evitando la terminazione errata. L'elevata compatibilità elettromagnetica del connettore riduce le interferenze per garantire il corretto funzionamento del circuito elettronico.
Un connettore come questo è progettato per l'uso in sistemi bus CAN (controller area network) fino a 1 Mbit (megabit). È particolarmente adatto alle condizioni industriali e ha un'ampia gamma di temperature d'esercizio da -20 °C a +75 °C.

• nove contatti
• tensione nominale di 50 V.
Corrente nominale di 100 ma •
• metodo di connessione a vite
• inserimento del cavo opzionale dal lato sinistro o destro dell'unità per la versatilit
• materiale del contenitore in ABS placcato in metallo (acrilonitrile-butadiene-stirene)

Connettori BUS

Connettori di interfaccia bus ricablabili idonei per sistemi Bitbus, CAN-Bus, Interbus-S (Fieldbus) e Profibus. I contenitori sub-D a 9 poli, compatti e di alta qualità, sono disponibili nelle versioni per nodo bus o per terminazione bus e sono codificati a colore per facilitarne l'identificazione. Per i sistemi CAN-Bus e Profibus, sono anche disponibili nodi di servizio che consentono la programmazione o la riparazione "in linea". Ogni interfaccia viene corredata di istruzioni dettagliate di assemblaggio e degli accessori di montaggio.

Disponibile nelle versioni con uscita cavo orizzontale o verticale
Collegamento rapido ed affidabile tramite morsetti a vite montati sul circuito stampato
Le terminazioni del bus comprendono resistori di terminazione SMT
I corpi codificati a colore facilitano l'installazione e la riparazione
Protezione ESD sicura grazie ai contenitori completamente isolati
Fornito con fissacavo affidabile
