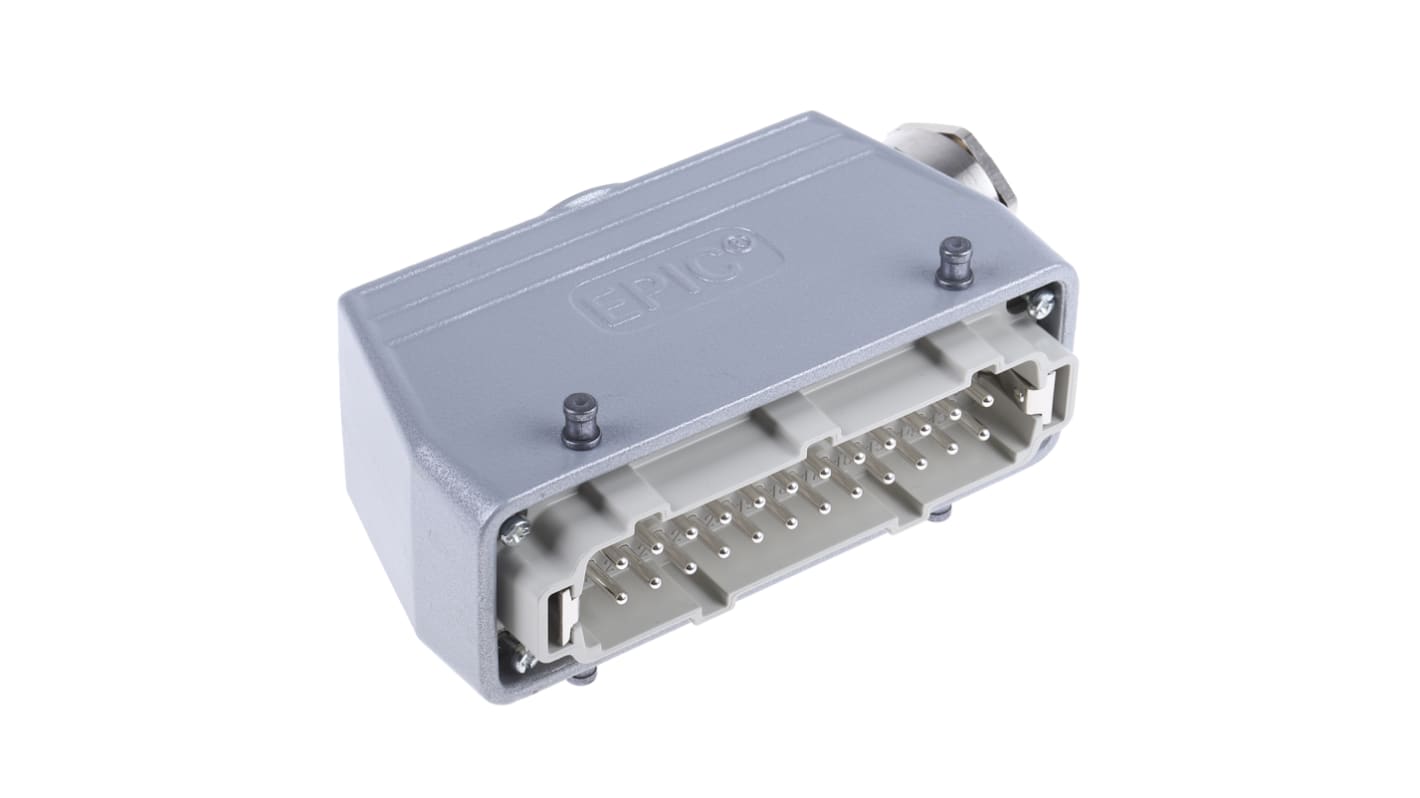

Connettore alimentazione EPIC, Maschio, 24 Pin, 16A, 440 V

Prese per montaggio su superficie con passacavo ad inserzione diretta

Presa da cavo con passacavo, ad inserzione diretta, con leva di bloccaggio per l'accoppiamento cavo/cavo con spine

Prese per montaggio su pannello (apertura rettangolare alla base per inserzione cavo). Fornite con guarnizione

Spine per cavo disponibili ad inserzione laterale o diretta

Custodie e basi a muro robuste, in lega di alluminio, grigie, smaltate a fuoco
Ottimo accoppiamento custodia/base mediante doppia leva di bloccaggio
Inserti in termoplastica vetrorinforzata con terminale a massa separato collegato al connettore
Terminali a vite con lamelle ad avvolgimento: indicate per cavi dalla sezione massima di 2,5mm². Contatti in lega di rame placcato in argento resistente
Gli inserti maschio o femmina delle custodie e delle basi a montaggio su superficie o a pannello sono intercambiabili. Possibile quindi la realizzazione di connettori maschi per l'allacciamento di apparecchiature nonché di connettori femmina volanti per il montaggio su cavo
Le versioni per il fissaggio su cavo includono passacavi per cavi circolari: garantita la protezione IP65

CSA, SEV,

È necessario proteggere l'alimentatore da condizioni difficili? Utilizzate questo kit di connettori maschio per impieghi pesanti LAPP. La calotta inclusa ha un grado di protezione IP65, il che indica che fornisce una protezione totale contro la polvere e i getti d'acqua a bassa pressione. Ciò rende il connettore maschio adatto per l'uso in applicazioni all'aperto. Con i suoi contatti in lega di rame placcato argento, l'inserto in dotazione è estremamente conduttivo per garantire un'alimentazione efficiente e affidabile.

• Fornito con un pressacavo in metallo per evitare danni causati dalla corrosione
• Il contenitore in alluminio protegge i componenti sensibili dagli urti
• Il metodo di terminazione a vite supporta collegamenti stabili, anche con vibrazioni
• Supporta sezioni del filo comprese tra 0,5 e 2,5 mm² per un'ampia compatibilità

• Applicazioni ferroviarie
• Industria della lavorazione del legno
• Sottostazioni elettriche esterne

Non è necessario aggiungere messa a terra poiché l'inserto a 24 pin del connettore maschio include un collegamento di messa a terra protettivo.

Accessori H-BE

I connettori HBE sono testati a 16 A, 440 V c.a., e sono disponibili in kit completo oppure in parti sfuse.

². Contatti in lega di rame argentati
Gli inserti dei connettori maschio e femmina hanno calotte intercambiabili, negli alloggiamenti per montaggio a pannello, consentendo quindi collegamenti di apparecchi mediante spinotto (a connettore maschio fisso) e a connettore femmina volante
I tipi di fissaggio su cavo comprendono i pressacavi per la sigillatura dei cavi circolari di classe IP65

Connettori maschio e femmina volanti

Alloggiamenti per montaggio a pannello e superficie
