- Codice RS:
- 386-2716
- Codice costruttore:
- 95501-6649
- Costruttore:
- Molex
169 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per 1 confezione da 5
5,38 €
(IVA esclusa)
6,56 €
(IVA inclusa)
Pack(s) | Per Pack | Per unità* |
1 - 9 | 5,38 € | 1,076 € |
10 - 19 | 3,69 € | 0,738 € |
20 - 49 | 3,52 € | 0,704 € |
50 - 99 | 3,37 € | 0,674 € |
100 + | 3,24 € | 0,648 € |
*prezzo indicativo |
- Codice RS:
- 386-2716
- Codice costruttore:
- 95501-6649
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Dettagli prodotto

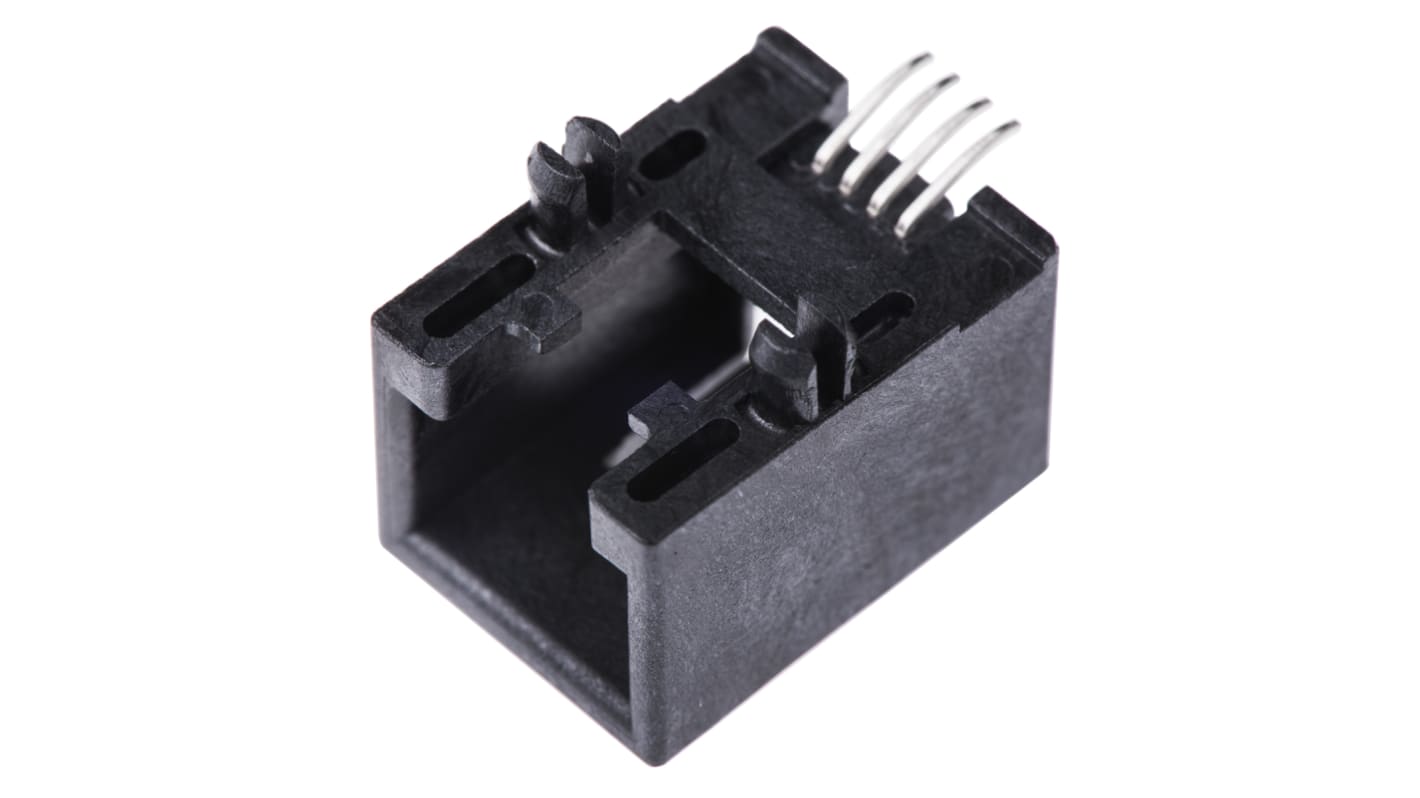

Connettori jack modulari Cat3 Molex - serie 95501
Connettori jack modulari 95501 Cat3, progettato per l'uso con connettori maschio modulari in conformità a FFC parte 68 e IEC 60603-7. Questi jack modulari Cat3 hanno un design salvaspazio a profilo basso di 11,50 mm per la sovrapposizione schede compatta e sono per montaggio a foro passante o SMT ad angolo retto. I contenitori di queste prese modulari sono realizzati in materiale termoplastico resistente alle alte temperature, che li rende idonei per la saldatura a riflusso. Le versioni di questi connettori sono disponibili con piedini di fissaggio per circuito stampato per posizionare e tenere il connettore in posizione. Questi connettori jack modulari Cat3 sono progettati per essere utilizzati con circuiti stampati con spessore da 1,57 mm e sono disponibili con una gamma di dimensioni di circuito
Caratteristiche e vantaggi
• Design a profilo basso a ingombro ridotto
• Corpo connettore in materiale termoplastico resistente alle temperature elevate
• Idoneo per saldatura a riflusso
• Piedini di fissaggio per circuito stampato
• Varie dimensioni del circuito
• Corpo connettore in materiale termoplastico resistente alle temperature elevate
• Idoneo per saldatura a riflusso
• Piedini di fissaggio per circuito stampato
• Varie dimensioni del circuito
Informazioni sull'applicazione del prodotto
Questi jack modulari Cat3 offrono elevate prestazioni e affidabilità per applicazioni di voce, dati e applicazioni di rete ad alta velocità. Queste applicazioni includono quelle nei settori di consumo, industriale, attrezzature per ufficio, medico e commerciale.
Specifiche
Attributo | Valore |
---|---|
Tipologia | Femmina |
Tipo connettore Ethernet | Connettore RJ11 |
Tipo di montaggio | Montaggio superficiale |
Numero di vie | 6P4C |
Tipo schermatura | UTP |
Orientamento | Angolo destro |
Lunghezza | 13.2mm |
Larghezza | 11.5mm |
Profondità | 18.1mm |
Serie | 95501 |
Numero di serie | 95501 |
Materiale contatto | Bronzo fosforoso |
Placcatura contatto | Oro su nichel |
