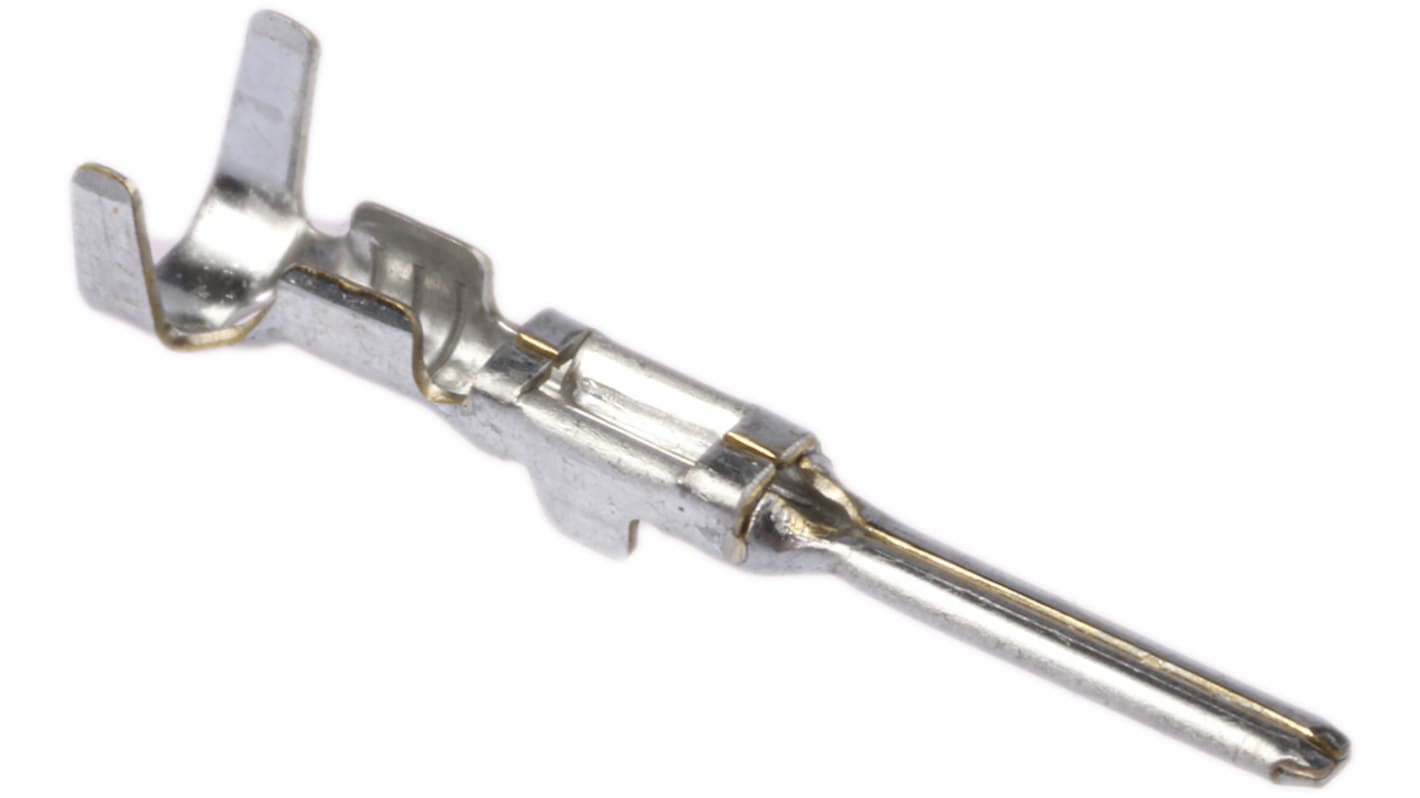

Terminale a crimpare TE Connectivity Maschio, 20AWG → 21AWG

Questa gamma di contatti a crimpare femmina e a linguetta TE Connectivity è adatta all'impiego con i connettori a filo per uso automobilistico della serie SUPERSEAL. I contatti a crimpare SUPERSEAL utilizzano un blocco positivo a 2 fasi dopo l'inserimento nel corpo connettore, inoltre sono in grado di mantenere una tenuta IP67 se usati insieme alle guarnizioni per filo appropriate (vedere il codice 314-1176).

I contatti a crimpare di questa gamma sono costruiti in ottone stagnato (versione a linguetta) e bronzo fosforoso stagnato (versione femmina).

La gamma include anche gli utensili appropriati.

368-4500 (9-1579007-1) per contatti femmina e a linguetta SUPER-SEAL 1.5
368-4516 (785084-1) per SUPER-SEAL 1.5 (blocco secondario del connettore TAB), vedere il codice 314-1182
L'estrattore 1 toglie il contatto dalla sua posizione principale, l'estrattore 2 toglie il contatto dal blocco secondario.

• 368-4500 (9-1579007-1) per SUPER-SEAL 1,5; contatti per linguetta e presa
• 368-4516 (785084-1) per SUPER-SEAL 1,5 (chiusura secondaria del connettore TAB)
• L'utensile di estrazione 1 rimuove il contatto dalla sua sede primaria, l'utensile di estrazione 2 rimuove il contatto dalla sede secondaria.

Il contatto terminale a linguetta TE Connectivity 183036-1 è adatto per fili da 0,35 a 0,5 mm. In ottone stagnato, offre una bassa trasmissione elettrica da 0 a 24 A. Il componente 183036-1 fa parte della serie AMP Superseal da 1,5 mm.

Dove viene utilizzato?
L'intera serie AMP Superseal da 1,5 mm è stata progettata per il settore automotive. Resiste a temperature e pressioni di vibrazioni elevate e offre una lunga durata. I connettori serie AMP Superseal da 1,5 mm sono affidabili e ideali per strutture a tenuta stagna.
Il contatto 183036-1 può essere utilizzato in connettori destinati al settore automotive, ai macchinari agricoli e industriali, ad autocarri, autobus e veicoli fuoristrada.

Caratteristiche:
Contatto per connettore da PCB maschio
Contatto a linguetta MINI MIC
Ottone stagnato
Dimensioni filo da 20 a 22 AWG

Connettori SUPERSEAL Te Connectivity, 1,0 mm e 1,5 mm

Sviluppati per soddisfare i sempre crescenti requisiti ed esigenze di sicurezza e affidabilità nel campo dei collegamenti elettrici, questi connettori soddisfano tutti i requisiti prescritti dalle norme varie automobilistiche ed industriali. Le applicazioni tipiche includono vari sensori automobilistici, i trasmettitori di pressione dell'olio, il monitoraggio della temperatura dell'acqua o qualunque applicazione che richieda la protezione impermeabile IP67.

Caratteristiche e vantaggi

Contatti robusti e affidabili
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
