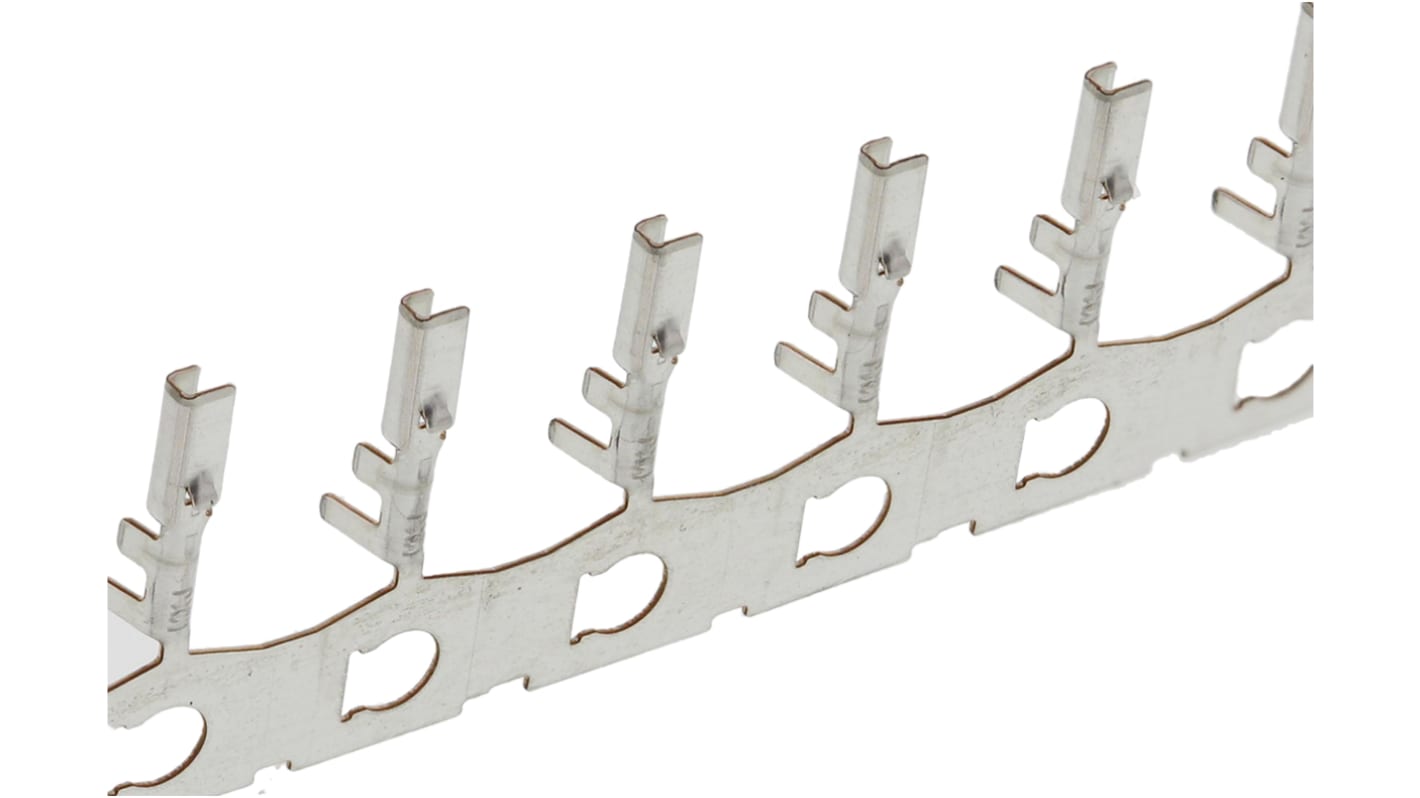

Terminale a crimpare Molex Maschio, 26AWG → 28AWG

SMT CLIK-Mate™ filo-scheda da 1,25 mm

Per l'uso con alloggiamenti a crimpare serie 502380, vedere il codice 660-1022
Si accoppia con connettore femmina verticali per circuito stampato serie 502382 o connettori femmina a 90° per circuito stampato serie 502382, codici 660-1050 e 660-1081 rispettivamente

Fare collegamenti elettrici sicuri è una passeggiata nel parco con questo terminale a crimpare maschio di Molex. È progettato per l'uso con la serie CLIK-Mate di corpi connettore (come 134-5381) per offrire una soluzione compatta e affidabile in applicazioni con un elevato numero di pin. Poiché questo terminale è dotato di polarizzazione di accoppiamento, non è necessario preoccuparsi di inserire i fili in modo errato. Ciò riduce il rischio di tempi di inattività o danni alle apparecchiature.

• Il design di bloccaggio positivo mantiene il terminale saldamente in posizione nel contenitore
• I contatti in lega di rame stagnato forniscono un'elevata conduttività per una segnalazione affidabile
• Il design del terminale con forcella di regolazione offre un contatto di accoppiamento sicuro e facile da inserire

• TV LCD
• Monitor per pazienti medici
• Antenne

Come suggerisce il nome, i blocchi interni positivi sui connettori CLIK-Mate producono un suono "click" udibile all'accoppiamento riuscito, in modo da sapere che è montato correttamente.

SMT filo-scheda 1,25 mm - CLIK-Mate™

La serie SMT CLIK-Mate™ è dotata di una struttura di blocco combina facilità di utilizzo e tenuta di accoppiamento di livello superiore. Adotta inoltre un esclusivo concetto di terminale a forcella di regolazione che fornisce una bassa forza di inserzione e un sicuro contatto di accoppiamento. Il sistema consente inoltre un risparmio di spazio del 60% rispetto ai modelli con passo da 2 mm e doppio bloccaggio simili. Progettata per applicazioni quali le TV LCD che richiedono connettori per numeri elevati di pin per garantire più linea di segnale in meno spazio.

Il blocco resistente positivo fornisce una maggiore stabilità di accoppiamento
Prelevamento e posizionamento a vuoto diretto; non è necessario nastro Kapton
Caratteristiche di polarizzazione dei terminali superiori per evitare errori di inserimento
Chiusura singola a 1 - 7 vie, chiusura doppia a 8 - 15 vie
