- Codice RS:
- 170-7232
- Codice costruttore:
- 08-70-1039
- Costruttore:
- Molex
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 24/05/2024.
Prezzo per Unità (Su Bobina da 48000)
0,028 €
(IVA esclusa)
0,034 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
48000 + | 0,028 € | 1.344,00 € |
*prezzo indicativo |
- Codice RS:
- 170-7232
- Codice costruttore:
- 08-70-1039
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Non applicabile
Dettagli prodotto

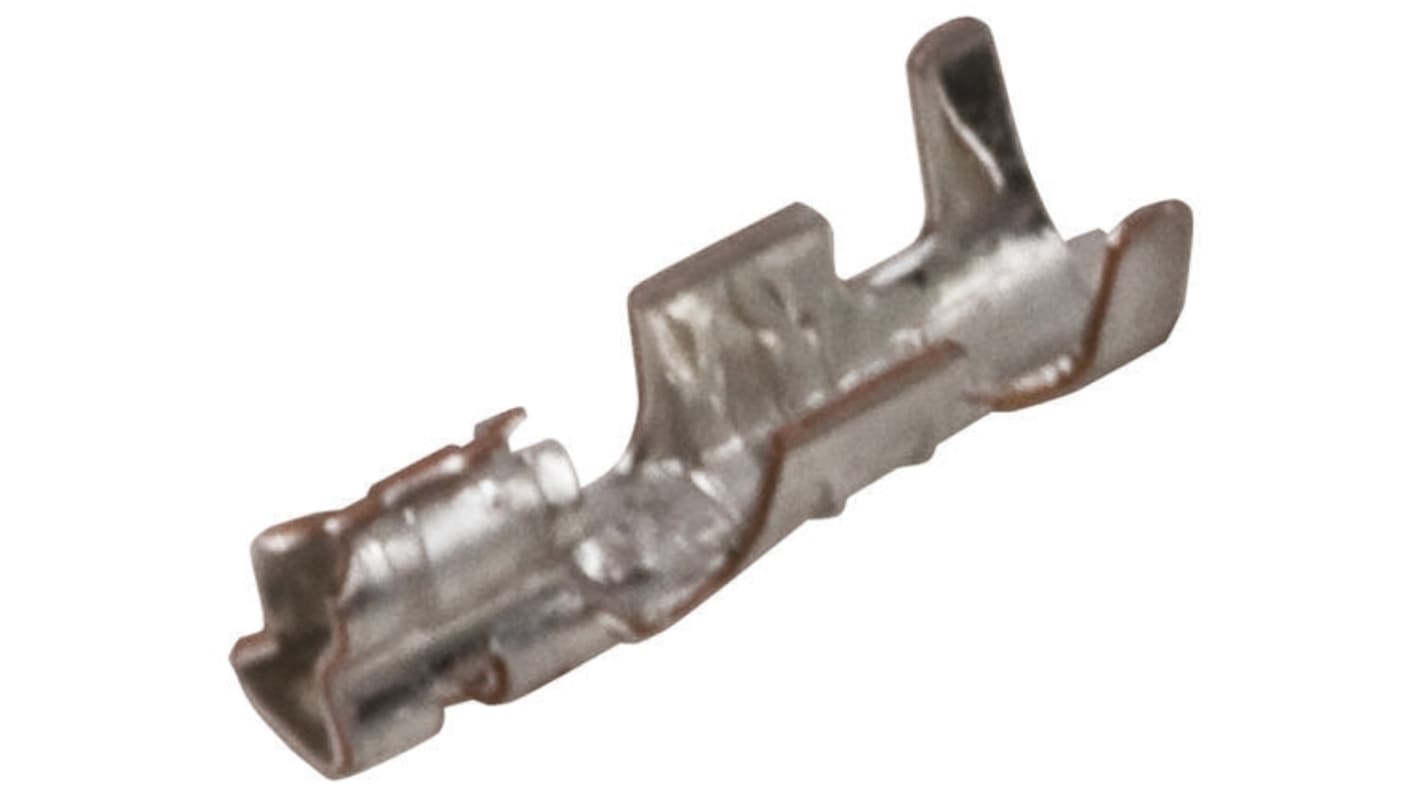

Terminali per connettori femmina e maschio SPOX Molex
La nostra gamma SPOX di terminali femmina e maschio sono compatibili per l'uso con corpi connettore maschio e femmina serie SPOX.
Caratteristiche e vantaggi:
• Design a molla
• Elevata affidabilità elettrica
• Interfaccia di terminazione a crimpare o a compressione
• Gamma di dimensioni filo da 28 a 18 AWG
Questo design inoltre protegge l'area della superficie di accoppiamento ed evita l'aggancio dei fili quando vengono manipolati.
Caratteristiche e vantaggi:
• Design a molla
• Elevata affidabilità elettrica
• Interfaccia di terminazione a crimpare o a compressione
• Gamma di dimensioni filo da 28 a 18 AWG
Questo design inoltre protegge l'area della superficie di accoppiamento ed evita l'aggancio dei fili quando vengono manipolati.
Applicazione:
• Comunicazioni
• Reti
• Reti
terminal a crimpare femmina Molex, da 28 a 18AWG, contatti in bronzo fosforoso - serie SPOX - 08-70-1040
Utilizzare questo terminal a crimpare femmina di Molex per mantenere il funzionamento efficace dei circuiti stampati. Trasmette corrente elettrica e segnali tra i contatti e il circuito stampato ed è essenziale per completare i circuiti che azionano i sistemi e i processi. Un innovativo design a molla significa che ha più punti di contatto che proteggono l'area dell'interfaccia di accoppiamento per una trasmissione del segnale efficace. Per salvaguardare l'integrità dei gruppi, impedisce anche l'aggancio dei fili durante la manipolazione.
Il materiale del contatto in bronzo fosforoso e la placcatura del contatto in stagno sono altamente conduttivi per il trasferimento efficace dei segnali
Può essere utilizzato con fili di dimensioni comprese tra 28 e 18AWG per diverse applicazioni
L'interfaccia supporta la terminazione a crimpare e a compressione per un uso versatile
Può essere utilizzato con fili di dimensioni comprese tra 28 e 18AWG per diverse applicazioni
L'interfaccia supporta la terminazione a crimpare e a compressione per un uso versatile
Applications
Comunicazioni
Applicazioni di rete
Computer portatili e desktop
Processi di controllo industriale
Applicazioni di rete
Computer portatili e desktop
Processi di controllo industriale
Perché il materiale del contatto di un terminal a crimpare è importante?
I contatti sono realizzati e placcati con materiali diversi. Questi hanno diversi gradi di conduttività, che influisce direttamente sull'affidabilità dei collegamenti e dei trasferimenti di segnale. Sono necessari relè affidabili per mantenere le applicazioni in funzione in modo efficace.
Gamma SPOX Molex da 3,96 mm
La gamma SPOX ha un terminale simile a una "scatola a molla". Questo progetto permette punti di contatto multipli che proteggono l'area di interfaccia di accoppiamento ed evitano inoltre l'aggancio dei cavi durante la movimentazione.
Specifiche
Attributo | Valore |
---|---|
Tipologia | Femmina |
Per utilizzo con | Corpo del connettore SPOX |
Serie | SPOX |
Dimensione minima filo mm2 | 0.08mm² |
Terminazione | Crimpare |
Dimensione massima filo mm2 | 0.35mm² |
Dimensione minima filo AWG | 28AWG |
Placcatura contatto | Stagno |
Materiale contatto | Bronzo fosforoso |
Dimensione massima filo AWG | 22AWG |
Numero di serie | 5263 |
Massima resistenza del contatto | 20mΩ |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +105°C |
