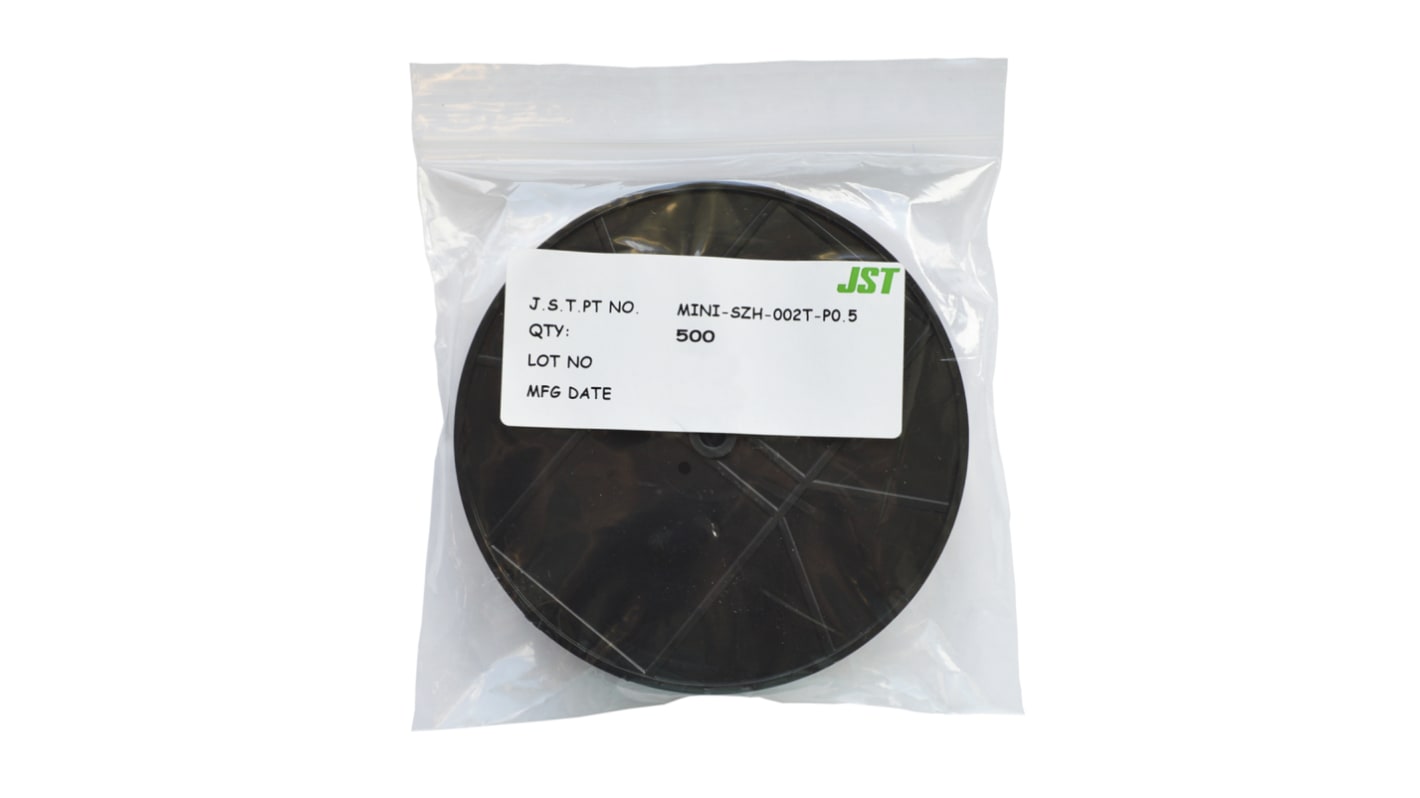

Terminale a crimpare JST ZH Femmina, 26 AWG Crimpatura → 28 AWG
- Codice RS:
- 175-6030
- Codice costruttore:
- MINI-SZH-002T-P0.5
- Costruttore:
- JST
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 bobina da 500 unità*
111,00 €
(IVA esclusa)
135,50 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 3500 unità pronte per la spedizione da un'altra sede
- Più 2500 unità in spedizione dal 18 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 500 - 500 | 0,222 € | 111,00 € |
| 1000 - 2000 | 0,20 € | 100,00 € |
| 2500 - 4500 | 0,18 € | 90,00 € |
| 5000 - 12000 | 0,175 € | 87,50 € |
| 12500 + | 0,171 € | 85,50 € |
*prezzo indicativo
- Codice RS:
- 175-6030
- Codice costruttore:
- MINI-SZH-002T-P0.5
- Costruttore:
- JST
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | JST | |
| Tipologia | Femmina | |
| Tipo prodotto | Terminale a crimpare | |
| Da utilizzare con | Connettori serie ZH | |
| Serie | ZH | |
| Corrente | 1A | |
| Dimensione minima filo AWG | 28AWG | |
| Dimensione minima filo mm² | 0.08mm² | |
| Placcatura contatti | Stagno | |
| Dimensione massima filo AWG | 26AWG | |
| Dimensione massima filo mm² | 0.1mm² | |
| Materiale contatti | Bronzo fosforoso | |
| Resistenza massima del contatto | 20mΩ | |
| Tipo terminale | Crimpatura | |
| Minima temperatura operativa | -25°C | |
| Temperatura massima di funzionamento | 85°C | |
| Standard/Approvazioni | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio JST | ||
Tipologia Femmina | ||
Tipo prodotto Terminale a crimpare | ||
Da utilizzare con Connettori serie ZH | ||
Serie ZH | ||
Corrente 1A | ||
Dimensione minima filo AWG 28AWG | ||
Dimensione minima filo mm² 0.08mm² | ||
Placcatura contatti Stagno | ||
Dimensione massima filo AWG 26AWG | ||
Dimensione massima filo mm² 0.1mm² | ||
Materiale contatti Bronzo fosforoso | ||
Resistenza massima del contatto 20mΩ | ||
Tipo terminale Crimpatura | ||
Minima temperatura operativa -25°C | ||
Temperatura massima di funzionamento 85°C | ||
Standard/Approvazioni No | ||
Il connettore ZH è molto piccolo, con un'altezza di montaggio di 5,6 mm e uno spessore di soli 3,5 mm. Le lance di bloccaggio del contatto sul contenitore rendono più facile l'inserimento, mentre l'incavo a sbalzo al centro del contatto assicura un contatto affidabile con il piedino
Design compatto a basso profilo
Contenitore con lance
• Struttura dei contatti affidabile
Struttura resistente alla distorsione
• Compatibili con i connettori con azione di spostamento dell'isolante ZR
