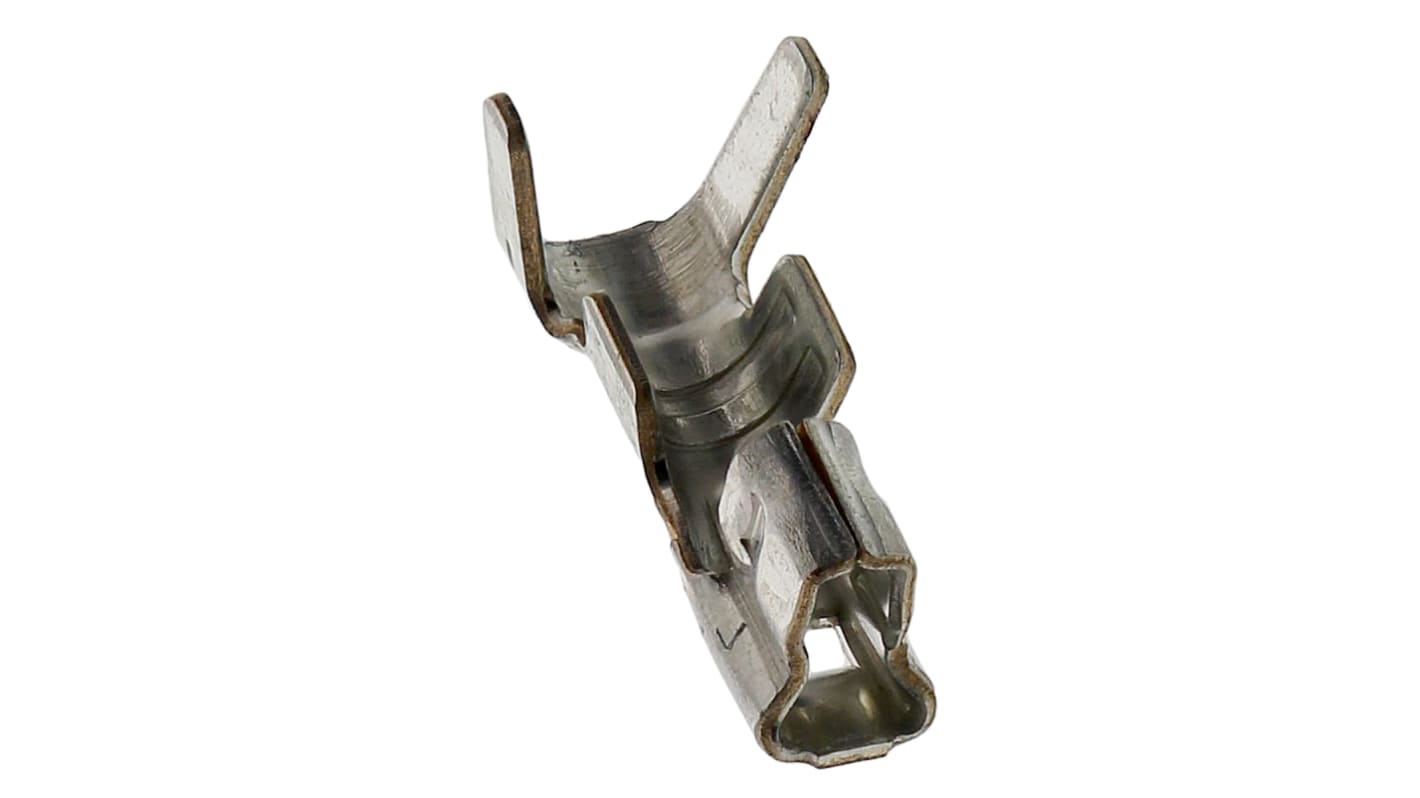

Contatto a crimpare JST Femmina, 22AWG → 30AWG
- Codice RS:
- 490-6968
- Codice costruttore:
- BEH-001T-P0.6
- Costruttore:
- JST
Non disponibile
RS non distribuirà più questo prodotto.
Alternative
Prodotto al momento non disponibile. Ti suggeriamo le seguenti alternative.
1pz in confezione da 100
0,028 €
(IVA esclusa)
0,034 €
(IVA inclusa)
1 sacchetto di 50
6,04 €
(IVA esclusa)
7,37 €
(IVA inclusa)
- Codice RS:
- 490-6968
- Codice costruttore:
- BEH-001T-P0.6
- Costruttore:
- JST
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | JST | |
| Tipologia | Femmina | |
| Serie | BEH | |
| Dimensione minima filo mm2 | 0.05mm² | |
| Terminazione | Crimpare | |
| Dimensione massima filo mm2 | 0.33mm² | |
| Placcatura contatto | Stagno | |
| Dimensione minima filo AWG | 30AWG | |
| Dimensione massima filo AWG | 22AWG | |
| Materiale contatto | Bronzo fosforoso | |
| Massima resistenza del contatto | 20mΩ | |
| Minima temperatura operativa | -25°C | |
| Massima temperatura operativa | 85°C | |
| Seleziona tutto | ||
|---|---|---|
Marchio JST | ||
Tipologia Femmina | ||
Serie BEH | ||
Dimensione minima filo mm2 0.05mm² | ||
Terminazione Crimpare | ||
Dimensione massima filo mm2 0.33mm² | ||
Placcatura contatto Stagno | ||
Dimensione minima filo AWG 30AWG | ||
Dimensione massima filo AWG 22AWG | ||
Materiale contatto Bronzo fosforoso | ||
Massima resistenza del contatto 20mΩ | ||
Minima temperatura operativa -25°C | ||
Massima temperatura operativa 85°C | ||
- Paese di origine:
- JP
Contatti a crimpare serie JST EH
La serie EH Connector di JST comprende connettori a crimpare con passo da 2,5 mm. Questa gamma di contatti a crimpare femmina sono destinati all'uso con la serie EH di corpi connettore femmina.
I contatti a crimpare EH sono compatti e sottili. Una volta montati nel connettore, misurano appena 8,1 mm in altezza e 3,8 mm in larghezza. Sono realizzati in bronzo fosforoso stagnato e utilizzabili con fili di dimensioni comprese tra 30 e 22 AWG.
I contatti a crimpare EH sono compatti e sottili. Una volta montati nel connettore, misurano appena 8,1 mm in altezza e 3,8 mm in larghezza. Sono realizzati in bronzo fosforoso stagnato e utilizzabili con fili di dimensioni comprese tra 30 e 22 AWG.
Caratteristiche dei contatti a crimpare EH:
Passo da 2,5mm
Affidabile
Design sottile e compatto
Guide di polarizzazione
Facile da usare
Resistenza dei contatti: 10 mΩ max (iniziale)
Resistenza di isolamento: 1000 MΩ min
Spessore PCB: da 0,8 a 1,6 mm
Qual è il grado di affidabilità di questi connettori a crimpare?
Questi contatti a crimpare sono ideali per applicazioni soggette a vibrazioni o altri movimenti.
Quali accessori sono richiesti?
Pinza a crimpare (448-2355) JST CS 10-WC260
Utensile di inserimento (325-3500) JST 4101-0025
Standard:
Riconoscimento UL, E60389
Certificazione CSA, LR20812
Certificazione TUV R75089
Nota
Prefisso BEH nel codice: prodotti sfusi.
Prefisso SEH nel codice: su una bobina.
Prefisso SEH nel codice: su una bobina.
