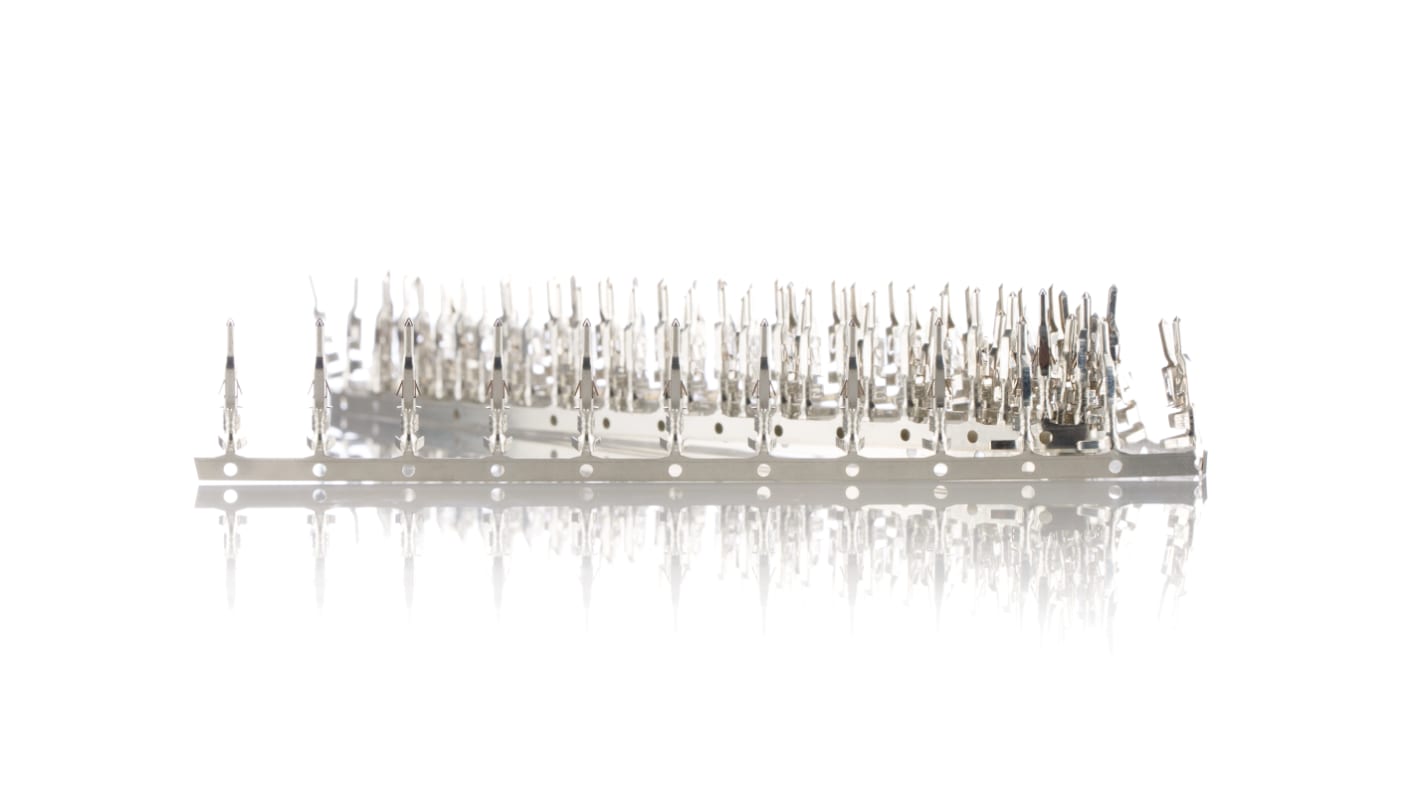

Terminale a crimpare Molex Maschio, 16AWG

Codice RS:: 670-6347
Codice costruttore:: 39-00-0083
Costruttore:: Molex

Terminale a crimpare Molex Maschio, 16AWG

Sconto per quantità disponibile

Prezzo per 1pz in confezione da 100**

0,14 €

(IVA esclusa)

0,17 €

(IVA inclusa)

1200 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)*

2100 entro 1 - 2 giorni lavorativi per ordini pervenuti entro le 19:00 (magazzini in Europa). Accedi e verifica i tempi di consegna nel carrello

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Clicca qui per verificare la disponibilità

Unità	Per unità	Per confezione**
100 - 900	0,14 €	14,00 €
1000 - 2900	0,133 €	13,30 €
3000 +	0,126 €	12,60 €

**prezzo indicativo

Spediamo in tutta Italia in media in 1-2 giorni

Per un servizio di consegna eccellente, abbiamo ottimizzato le modalità di consegna dai nostri magazzini in Europa, che ora includono anche il trasporto aereo per allineare le tempistiche a quelle del magazzino Italia.

Scopri di più

Codice RS:: 670-6347
Codice costruttore:: 39-00-0083
Costruttore:: Molex

Terminale a crimpare Molex serie Mini-Fit, maschio, dimensione massima del filo 1,3 mm² - 39-00-0084

Questo terminale a crimpare rientra nella serie Mini-Fit ed è progettato per essere utilizzato con i connettori Mini-Fit Jr. Questo terminale a crimpare maschio è in grado di ospitare un filo di dimensioni massime di 16 AWG, rappresentando una soluzione di connessione affidabile per varie applicazioni. Grazie alla stagnatura sui contatti in bronzo fosforoso, questo prodotto assicura una conduttività efficiente e una lunga durata in ambienti difficili.

Caratteristiche e vantaggi

• Compatibile con gli alloggiamenti dei connettori Mini-Fit Jr per un uso versatile
• Il metodo di terminazione a crimpatura garantisce una connessione sicura
• Gestisce fino a 9,0A di corrente, adatto per applicazioni ad alta potenza
• Tensione massima di 600 V per prestazioni robuste
• La bassa resistenza di contatto di 10mΩ aumenta l'affidabilità
• Progettato per condizioni estreme con temperature comprese tra -40°C e +105°C

Applicazioni

• Utilizzato nella distribuzione di energia all'interno di sistemi elettronici
• Si integra perfettamente con i vari alloggiamenti per spine Mini-Fit Jr
• Adatto per connessioni da filo a filo nell'automazione
• Impiegato in assemblaggi meccanici che richiedono collegamenti elettrici sicuri
• Ideale per l'uso con strumenti di estrazione e crimpatura durante l'installazione

Qual è il vantaggio di utilizzare la stagnatura sui terminali a crimpare?

La stagnatura migliora la resistenza alla corrosione e assicura una migliore conduttività, rendendo il terminale adatto a un'ampia gamma di ambienti.

In che modo il design di questo terminale influisce sulla sua utilizzabilità in condizioni difficili?

L'intervallo di temperatura operativa da -40°C a +105°C consente di ottenere prestazioni costanti in ambienti estremi, rendendolo ideale per diverse applicazioni.

Qual è il significato della bassa resistenza di contatto?

Una bassa resistenza di contatto di 10mΩ è essenziale per ridurre le perdite di energia e mantenere efficienti le prestazioni elettriche dei collegamenti.

Questo terminale può essere utilizzato con fili di dimensioni diverse?

Pur essendo progettato per fili da 16 AWG, può ospitare una gamma di dimensioni di fili in base al diametro dell'isolamento, in particolare da 1,80 mm a 3,10 mm.

Quale attrezzatura è consigliata per l'installazione?

Il terminale può essere installato utilizzando strumenti di estrazione specifici o strumenti di crimpatura manuali realizzati per i terminali Mini-Fit Jr, garantendo una connessione sicura ed efficace.

Serie Molex Minifit Jr.™

Attributo	Valore
Tipologia	Maschio
Per utilizzo con	Corpo del connettore Mini-Fit Jr
Serie	Mini-Fit
Dimensione massima filo mm2	1.3mm²
Terminazione	Crimpare
Placcatura contatto	Stagno
Materiale contatto	Bronzo fosforoso
Dimensione massima filo AWG	16AWG
Numero di serie	5558
Massima resistenza del contatto	10mΩ
Minima temperatura operativa	-40°C
Corrente massima	9A
Massima temperatura operativa	+105°C
