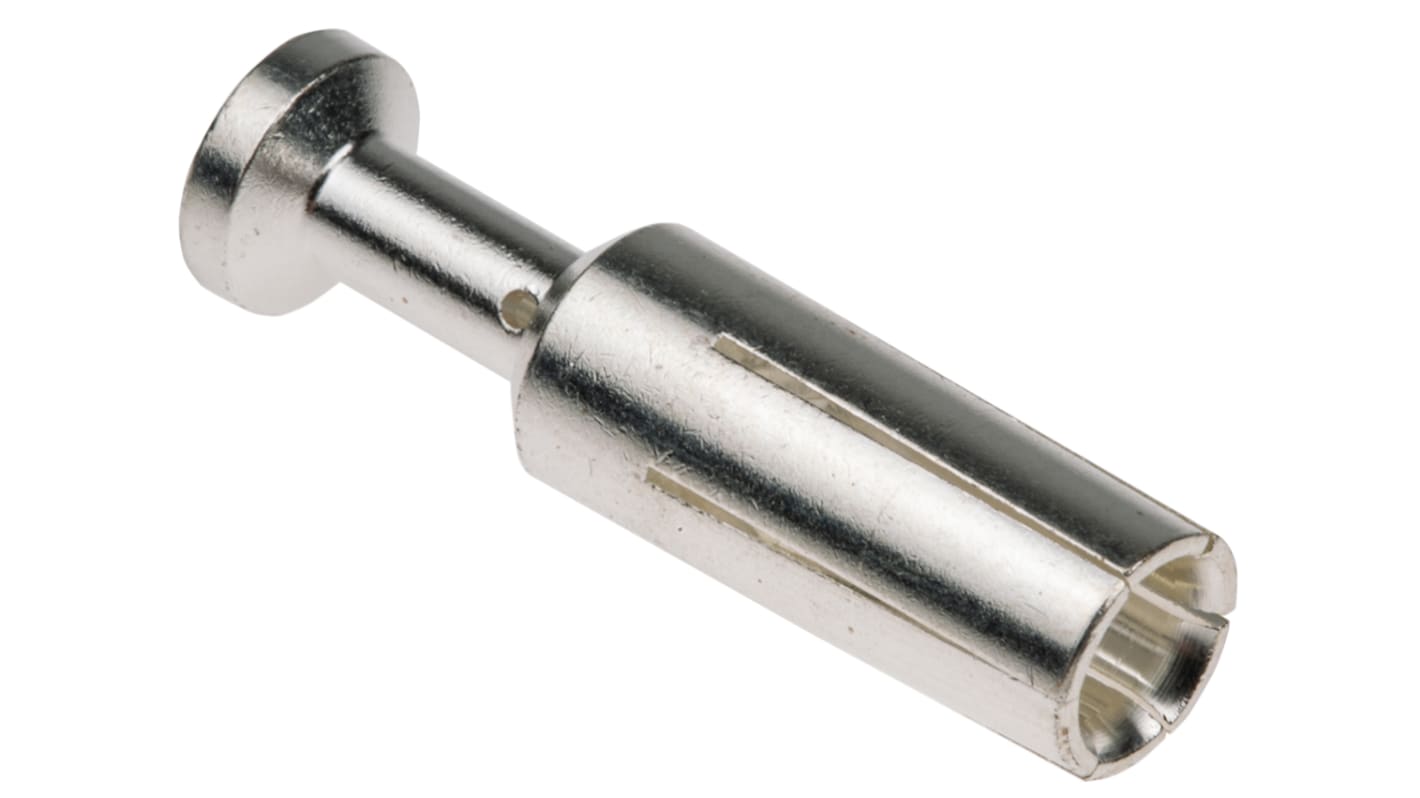

Contatto a crimpare HARTING, Femmina, 40A, filo 1.5mm² max, per Connettore di potenza

Una gamma di contatti a crimpare torniti di alta qualità per inserti Han-Com®, Han D®, Han DD® e Han® E. È disponibile inoltre la pinza a crimpare ad azione parallela appropriata per la massima qualità di crimpatura e la pinza a crimpare per manutenzione.

• La pinza a crimpare ad azione parallela offre una qualità di crimpatura ottimale e dispone di un posizionatore rotante. Vedere il codice 114-7706.
• Per manutenzione e piccoli assemblaggi, la pinza a crimpare per manutenzione è dotata di posizionatore. Vedere il codice 313-6607.

I connettori combinati Han-Com sono connettori industriali progettati per fornire contatti di potenza e di segnale in un unico corpo di isolamento. La serie Han-Q consiste in inserti per connettori dal design compatto, mentre la serie Han D/DD/DDD è composta da connettori per applicazioni di interconnessione ad alto numero di pin.

Gli inserti Han-Com® hanno formati misti di alimentazione e segnale Un identificatore tipico è '4//2' che significa che ci sono 4 contatti di potenza e 2 contatti di segnale. La corrente nominale è diversa per ogni tipo di contatto in un particolare inserto.

Questi connettori non dovrebbero essere accoppiati o disaccoppiati sotto carico elettrico. I connettori dello stesso tipo o di tipo diverso disposti in linea dovrebbero essere polarizzati per evitare errori di collegamento.

UL, CSA, SEV

Segnale e potenza Han-Com® (crimpatura e vite)

Questi inserti Han-Com® sono disponibili con correnti nominali da 10 A a 100 A. Sono concepiti per calotte e contenitori; codici RS 181-0561, 181-0741, 181-0785, 363-8535, 363-8585 e le gamme associate. Queste gamme di calotte e contenitori sono associate a uno specifico numero di identificazione "dimensione" Harting.
