Condizionatore di segnale Phoenix Contact serie 3RS7002 Corrente, ATEX Corrente 19.2V cc, 30 V cc

Visualizza Convertitori di segnale
Sconto per quantità disponibile

Prezzo per 1 unità*

230,17 €

(IVA esclusa)

280,81 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 2 unità pronte per la spedizione
  • Più 8 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità
Per unità
1 - 2230,17 €
3 +220,96 €

*prezzo indicativo

Efficienza Energetica
Tecnologie innovative per il miglioramento delle prestazioni energetiche
Riduci i consumi e aumenta l'efficienza con le soluzioni RS per il risparmio energetico.
Scopri di più
Codice RS:
532-9946
Codice Distrelec:
176-89-713
Codice costruttore:
2864406
Costruttore:
Phoenix Contact
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Phoenix Contact

Tipo prodotto

Condizionatore di segnale

Tipo di segnale in ingresso

Corrente

Tipo di segnale di uscita

Corrente

Gamma di ingresso

-50 → 200 °C

Range di uscita

0 → 20 mA

Tensione di alimentazione

19.2, 30V cc

Certificazione area pericolosa

ATEX

Tipo montaggio

Guida DIN

Con terminazione/senza terminazione

Vite

Minima temperatura operativa

-20°C

Temperatura massima di funzionamento

65°C

Grado IP

IP20

Tipo di condizionatore segnale

Amplificatore di isolamento

Standard/Approvazioni

UL, UKCA, CE, EN, DNV GL

Serie

3RS7002

Numero di canali

1

Paese di origine:
DE

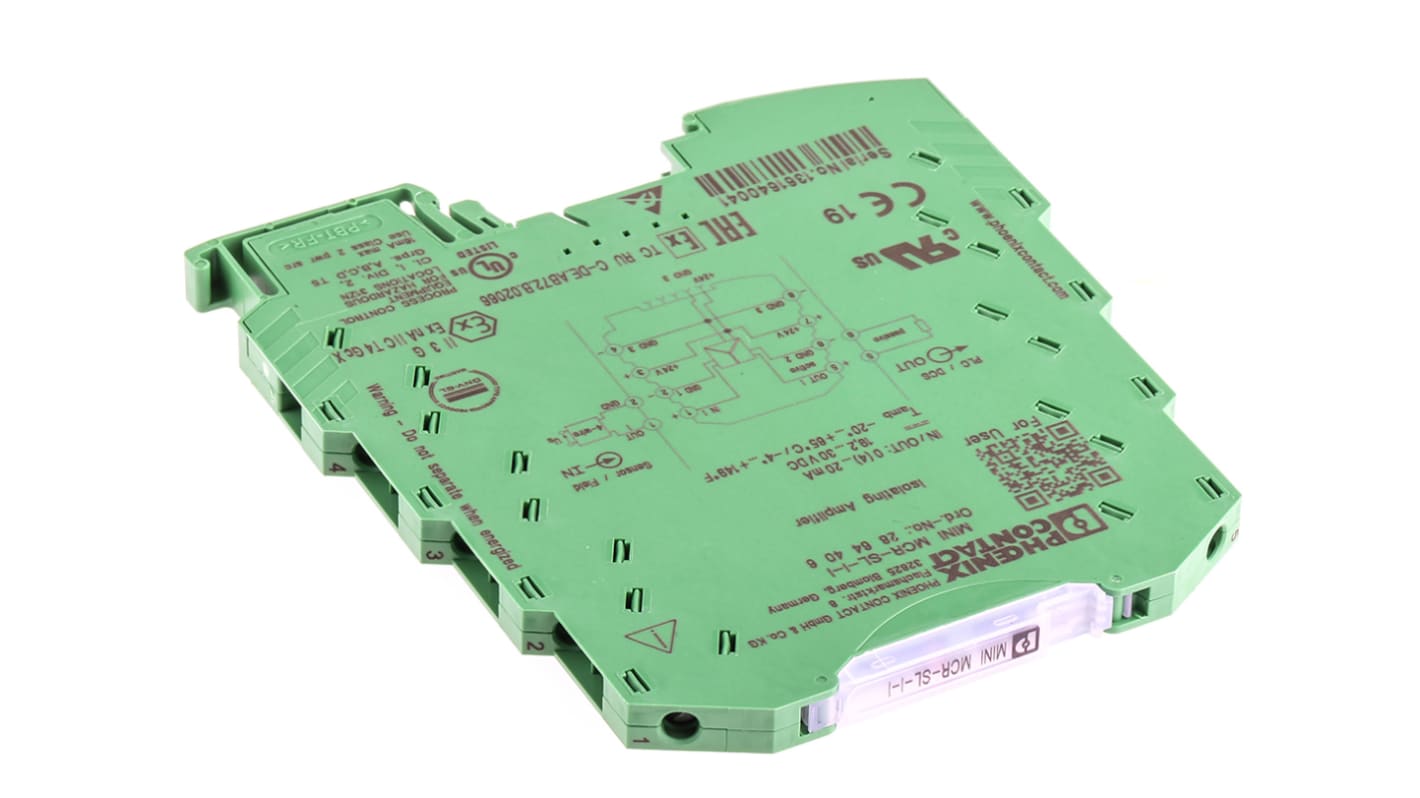

Condizionatore di segnale Phoenix Contact, tensione di isolamento nominale 50 V c.a./c.c., frequenza di fine c.a. 100 Hz - MINI MCR-SL-I-I - 2864406


Stai lottando con la cattiva comunicazione nelle tue apparecchiature di controllo? Semplifica le trasmissioni analogiche con questo condizionatore di segnale di Phoenix Contact. Isola, amplifica e quindi filtra i segnali deboli per aumentare le prestazioni in tutto il sistema. Grazie a una velocità di trasmissione di 3,2 ms, otterrai le risposte quasi istantanee necessarie per le applicazioni sensibili al controllo. Con un ridotto ripple e rumore di 20 mVPP, i problemi EMI e RFI sono minimi per offrire tranquillità durante il funzionamento.

Puoi alimentare il modulo attraverso i suoi morsetti o un collegamento su guida DIN in base alla tua configurazione: gestisce un'ampia gamma di tensioni di ingresso tra 19,2 e 30 V c.c. Un consumo di corrente massimo di 20 mA indica che si tratta di un dispositivo a risparmio energetico che mantiene bassi i consumi.

Caratteristiche e vantaggi


• Il grado di protezione IP20 indica che è a prova di contatto e sicuro da maneggiare durante l'installazione e la manutenzione

• Funziona in modo affidabile a temperature esigenti da -20 °C a +65 °C

• Le dimensioni salvaspazio di 6,2 (L) x 101,2 (L) x 93,1 mm (A) occupano uno spazio minimo

• Si monta su una guida DIN standard da 35 mm per un rapido collegamento alla configurazione esistente

• Il peso leggero di 71,1 g non esercita inutili sollecitazioni sul sistema

Condizionatore di segnale guida DIN


Moduli MINI magnetotermici che coprono la maggior parte delle funzioni comunemente richieste di condizionamento del segnale di ingresso temperatura/corrente/tensione e uscita corrente/tensione. Si possono montare separatamente su guida DIN, ma ci sono anche elementi che possono essere usati per costruire un bus di potenza su guida DIN e una rete di alimentazione ridondante. Alloggiamenti con altezza di solo 102,5mm e larghezza 6,2mm muniti di fino a 8 terminali con connessione a vite a seconda della funzione. Le specifiche delle prestazioni sono simili a quelle di magnetotermici di dimensioni standard.

Salvo quanto diversamente indicato nei dettagli specifici del prodotto che segue, necessitano tutti di alimentazione a 24Vc.c., direttamente ai terminali del modulo o tramite il bus di potenza su guida DIN menzionato in precedenza. Quando gli ingressi sono elencati come: 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V ecc. esiste effettivamente un solo ingresso che può essere configurato secondo una delle opzioni elencate. Questo è valido anche per le uscite.

Sezionatore di corrente/tensione a 3 vie configurabile

36 combinazioni di ingressi/uscite disponibili; ingresso e uscita 0-20mA, 4-20mA, 0-10V, 2-10V, 0-5V, 1-5V. Configurato tramite interruttori DIP

Sezionatore di corrente a 3 vie

Ingresso e uscita 0-20mA, 4-20mA.

Sezionatore di tensione a 3 vie

Ingresso e uscita 0-10V, +/- 10V.

Duplicatore di segnale con isolamento a 4 vie

Ingresso, 0-20mA, 4-20mA, 0-10V, 1-5V; uscite (due), 0-20mA, 4-20mA. Configurato tramite interruttori DIP.

Isolamento a 3 vie di alimentazione e ripetitore di segnale 4-20mA

Alimenta sensori a 2 e 3 fili; ingresso e uscita 4-20mA. Isola il segnale di misurazione.

Circuito isolante passivo 4-20mA

Versioni disponibili: canale singolo e doppio; ingresso e uscita 4-20mA. Alimentazione a circuito.

Trasduttore configurabile PT100

Ingresso, 2, 3 o 4 fili PT100; temperatura di funzionamento -150 - +850°C. Uscita, 4-20mA, 0-20mA, 20-4mA, 20-0mA, 0-5V, 1-5V, 0-10V, 10-0V; uscita configurabile se si rileva un errore del sensore.

Trasduttore a termocoppia configurabile

Ingresso, termocoppia modello J o K; temperatura di funzionamento -150 - +1200°C. Compensazione giunzione a freddo commutabile; uscita, 4-20mA, 0-20mA, 20-4mA, 20-0mA, 0-5V, 1-5V, 0-10V, 10-0V. Uscita configurabile se si rileva un errore del sensore.

Soglia di commutazione regolabile

Ingresso, 0-20mA, 0-10V; punto di commutazione allarme e isteresi regolabili. Uscita, relè SPDT con valore nominale 2A a 250 Vc.a; attivazione relè / ritardo di caduta regolabili.

Terminale con configurazione di alimentazione ridondante

2 ingressi con alimentazione a 24Vc.c. con disaccoppiamento degli alimentatori tramite diodo integrato. Uscita a 24Vc.c. tramite il connettore bus su binario DIN.

Connettori del bus di potenza su binario DIN, 24Vc.c.

Si inseriscono a scatto su binari DIN da 35mm per costruire un bus di potenza della lunghezza richiesta; due moduli MINI MCR possono essere inseriti in un blocco. Si possono alimentare fino a 80 moduli MINI MCR senza nessun cablaggio e qualsiasi modulo può essere rimosso senza staccare la corrente o interrompere l'alimentazione agli altri moduli.
