- Codice RS:
- 796-6884
- Codice costruttore:
- 4116
- Costruttore:
- PR Electronics
Visualizza Convertitori di segnale
5 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
41 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
€ 237,60
(IVA esclusa)
€ 289,87
(IVA inclusa)
Unità | Per unità |
1 + | € 237,60 |
- Codice RS:
- 796-6884
- Codice costruttore:
- 4116
- Costruttore:
- PR Electronics
Normative
- Paese di origine:
- DK
Dettagli prodotto

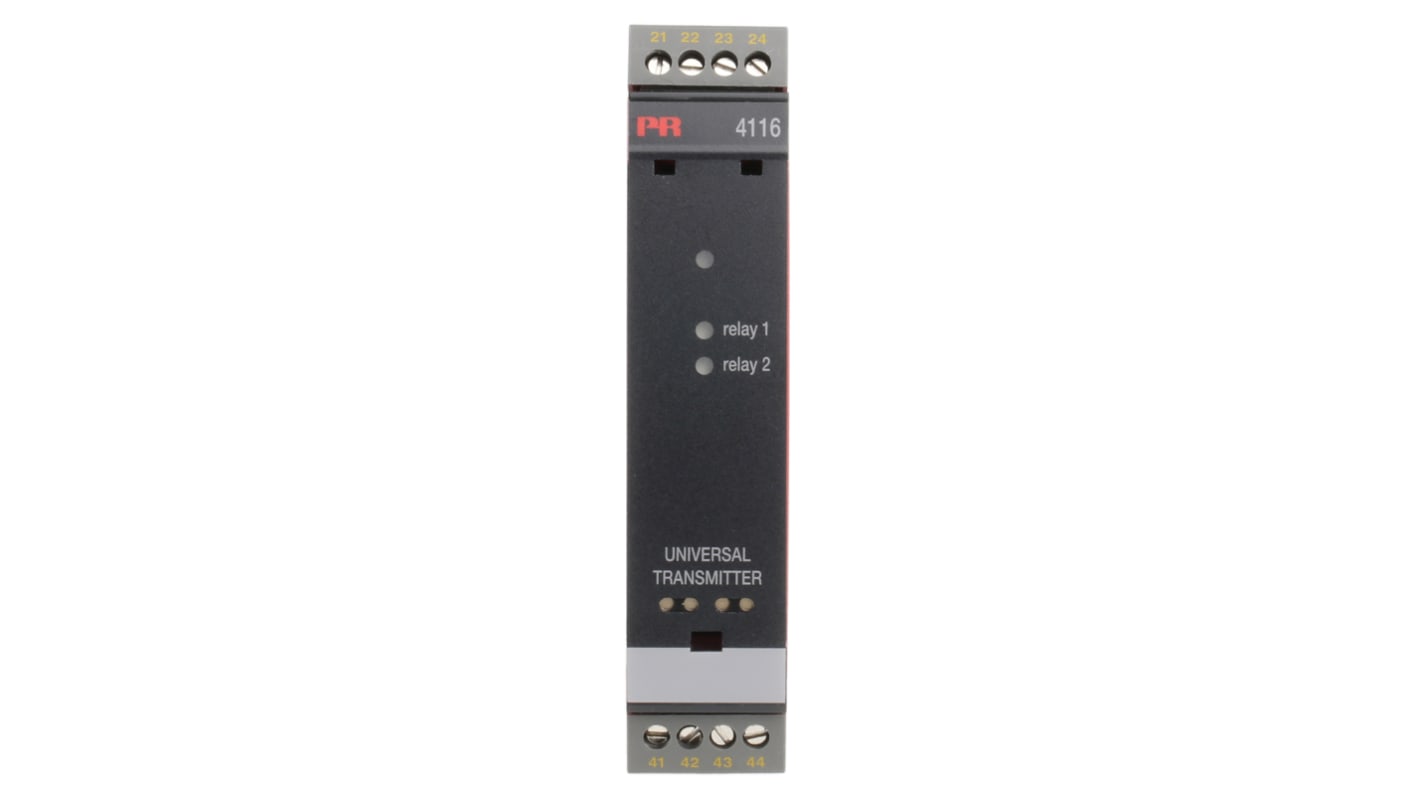

4116 Condizionatore Di Segnale Multifunzione
Da PR Electronics, i trasmettitori universali 4116 progettati per l'isolamento del segnale, la conversione, la linearizzazione e l'amplificazione di un'ampia gamma di segnali di ingresso. Il robusto trasmettitore a canale singolo è dotato di un'ampia gamma di ingressi programmabili liberamente. Questi includono ingressi RTD o termocoppia per la misurazione della temperatura. Resistenza lineare, potenziometro e tensione o corrente, compresi trasmettitori a 2 fili. Le uscite includono tensione o corrente attiva in aggiunta alle 2 uscite relè con funzionalità di blocco. Il dispositivo universale 4116 offre all'utente la flessibilità necessaria per soddisfare le numerose esigenze delle attuali applicazioni industriali. PR Electronics 4116 trasmettitore è progettato in base a rigorosi requisiti di sicurezza ed è quindi adatto per l'uso in installazioni SIL 2.
Caratteristiche e vantaggi
ingresso per RTD, TC, Ohm e potenziometro, ma e V.
uscita per corrente, tensione e 2 relè
isolatore segnale e alimentazione per trasmettitori a 1 filo
alimentazione universale CA o CC
Adatto per le applicazioni SIL 2 (la funzione di sicurezza integrata sull'uscita ma deve essere selezionata attivamente nel menu)
il LED trasparente verde/rosso indica il normale funzionamento o il malfunzionamento
il LED giallo È ACCESO per ciascun relè di uscita attivo
isolamento galvanico 2,3 kVAC a 4 porte
omologato FM per l'installazione in Div 2
Montaggio su guida DIN
protezione tramite password contro modifiche non autorizzate alla configurazione
uscita per corrente, tensione e 2 relè
isolatore segnale e alimentazione per trasmettitori a 1 filo
alimentazione universale CA o CC
Adatto per le applicazioni SIL 2 (la funzione di sicurezza integrata sull'uscita ma deve essere selezionata attivamente nel menu)
il LED trasparente verde/rosso indica il normale funzionamento o il malfunzionamento
il LED giallo È ACCESO per ciascun relè di uscita attivo
isolamento galvanico 2,3 kVAC a 4 porte
omologato FM per l'installazione in Div 2
Montaggio su guida DIN
protezione tramite password contro modifiche non autorizzate alla configurazione
Programmazione
I trasmettitori universali 4116 sono programmabili tramite il modulo display rimovibile PR 4501 ( 7966890 ). Il modulo 4501 consente di programmare in modo semplice e sicuro la vasta gamma di parametri di ingresso e di uscita. Insieme a funzioni Advanced, tra cui calibrazione a 2 punti, simulazione di processo e diagnostica.
Con un semplice menu e testo esplicativo, il 4501 è estremamente semplice da navigare. Le funzioni sono chiaramente illustrate sul display LCD a 4 righe anche in condizioni di scarsa illuminazione. La linea 1 mostra il segnale di ingresso, la linea 2 mostra le unità e la linea 3 mostra l'uscita analogica o il numero di tag. La linea 4 mostra lo stato della comunicazione e del relè. Inoltre, il 4501 è dotato di protezione tramite password. L'accesso alla programmazione può essere bloccato assegnando una password che viene salvata comodamente nel trasmettitore 4116. Ciò garantisce un elevato grado di protezione e impedisce eventuali modifiche non autorizzate alla configurazione.
Con un semplice menu e testo esplicativo, il 4501 è estremamente semplice da navigare. Le funzioni sono chiaramente illustrate sul display LCD a 4 righe anche in condizioni di scarsa illuminazione. La linea 1 mostra il segnale di ingresso, la linea 2 mostra le unità e la linea 3 mostra l'uscita analogica o il numero di tag. La linea 4 mostra lo stato della comunicazione e del relè. Inoltre, il 4501 è dotato di protezione tramite password. L'accesso alla programmazione può essere bloccato assegnando una password che viene salvata comodamente nel trasmettitore 4116. Ciò garantisce un elevato grado di protezione e impedisce eventuali modifiche non autorizzate alla configurazione.
Montaggio su guida DIN PR Electronics
Specifiche
Attributo | Valore |
Tipo modulo | Convertitore di segnale universale |
Segnale in ingresso | Universale |
Tipo di segnale di uscita | Corrente, Tensione, Relè |
Gamma di ingresso | 10 MΩ, 20 Ω, 0 → 12 V dc, 0 → 20 mA, 4 → 20mA |
Gamma di uscita | 0 → 10 V c.c., 0 → 20mA |
Tensione di alimentazione | 19.2 → 300 V dc, 21.6 → 253V ca |
Tipo di montaggio | Montaggio su guida DIN |
Temperatura di esercizio | -20 → +60°C |
Serie | 4100 |
Massima temperatura operativa | +60°C |
Minima temperatura operativa | -20°C |
