Isolatore di impulsi PR Electronics serie 9200, ATEX

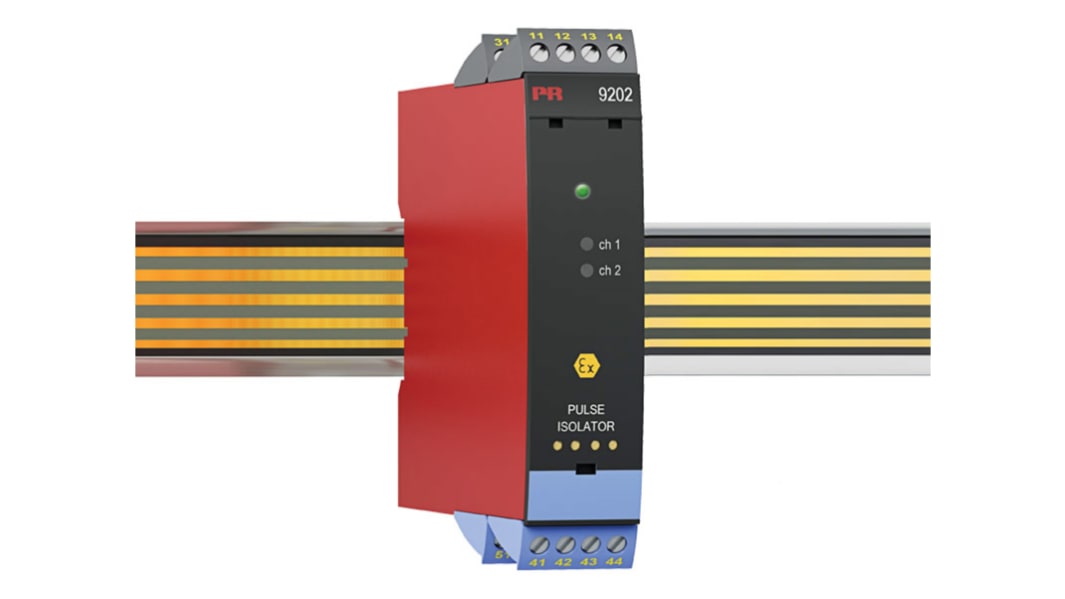

Isolatore di impulsi 9202B PR Electronics per la trasmissione di segnali all'area sicura da sensori NAMUR e interruttori meccanici installati in aree pericolose. Questo isolatore di condizionamento del segnale misura uno o più ingressi a impulsi e fornisce un numero identico di uscite a impulsi isolate. Il modello PR 9202B utilizza trasformatore e tecniche di isolamento ottico per fornire un isolamento galvanico da 2,6 kV tra i terminali di ingresso, uscita e potenza. L'elevato livello di isolamento elettrico significa che gli impulsi di ingresso rilevati sul 9202B non sono elettricamente collegati all'impulso di uscita. Il modello 9202B è stato progettato, sviluppato e certificato per l'uso in applicazioni SIL 2 in conformità ai requisiti IEC 61508.

Oltre a fornire isolamento, il PR 9202B è una barriera. Ciò significa che il modulo può effettuare una misurazione intrinsecamente sicura dei contatti e dei sensori NAMUR montati in una zona 0/ Divisione 1 di pericolo di esplosione. Il PR 9202B limita il livello di energia presente al contatto o al sensore NAMUR a un livello intrinsecamente sicuro basso, impedendo così l'accensione di un'atmosfera infiammabile intorno al sensore, anche se il sensore o il cavo sono danneggiati.

• può essere montato nell'area sicura e nella zona 2 / Classe 1, Divisione 2 e ricevere segnali dalla zona 0, 1, 2 e dalla zona 20, 21, 22 compresi M1 / Classe i/II/III, Divisione 1, Gruppo A-G.
• Configurazione e monitoraggio tramite display anteriore rimovibile (PR 4501)
Isolamento galvanico • 2,6 kV c.a. tra ingresso, uscita e alimentazione
• selezione della funzione diretta o invertita per ciascun canale tramite PR 4501
• Advanced monitoring of internal communication and stored data
• Progettato, sviluppato e certificato per l'uso in applicazioni SIL 2
• autodiagnosi estesa e rilevamento dei guasti dei cavi
• monitoraggio di eventi di errore e rottura del cavo tramite il relè di stato individuale e/o un segnale elettronico collettivo tramite la linea di alimentazione
• il LED anteriore indica lo stato di funzionamento e il malfunzionamento
• può essere fornito separatamente o installato su guida di alimentazione, tipo PR 9400
• Montaggio su guida DIN

I trasmettitori universali 9202B sono programmabili tramite il modulo display staccabile PR 4510(238-0641). Il modulo 4510 consente di programmare una vasta gamma di parametri di ingresso e uscita in modo semplice e sicuro. Insieme a funzioni avanzate come la calibrazione a 2 punti, la simulazione del processo e la diagnostica.
Con un menu semplice e un testo esplicativo, il 4510 è estremamente facile da navigare. Le funzioni vengono visualizzate chiaramente sul display LCD a 4 righe anche in condizioni di scarsa illuminazione. La riga 1 mostra il segnale di ingresso, la riga 2 mostra le unità e la riga 3 mostra l'uscita analogica o il numero di identificazione. La riga 4 mostra lo stato della comunicazione e del relè. Inoltre, il 4510 è dotato di protezione con password. L'accesso alla programmazione può essere bloccato assegnando una password che viene salvata comodamente nel trasmettitore 9202B. Ciò garantisce un elevato grado di protezione e impedisce qualsiasi modifica non autorizzata alla configurazione.

Isolatore di impulsi a canale singolo con uscita optoelettronica
