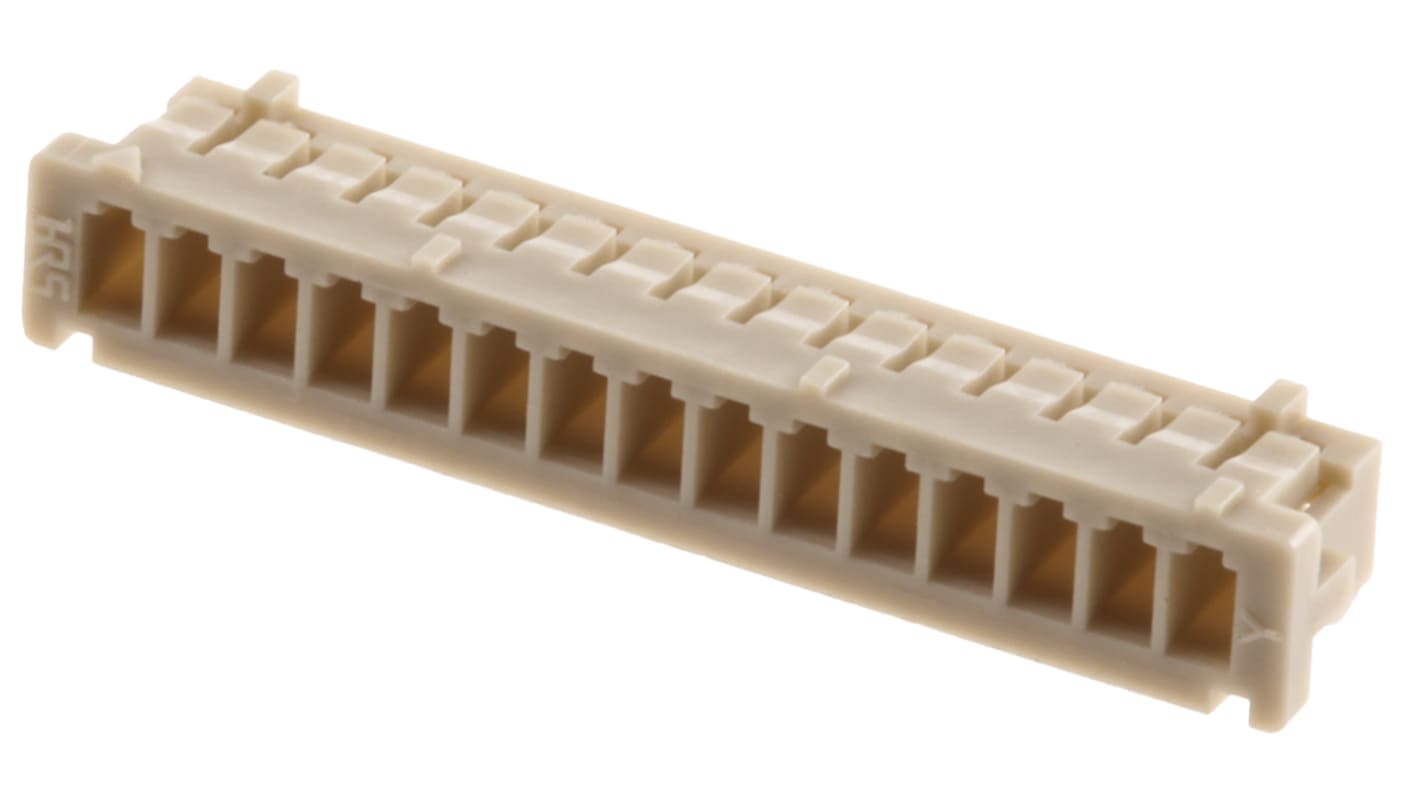

Corpo connettore automotive Hirose Femmina, 15 vie, 1 fila, passo 1.25mm
- Codice RS:
- 111-3620
- Codice costruttore:
- DF13-15S-1.25C
- Costruttore:
- Hirose
300 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Cadauno (in un sacchetto da 100)
0,203 €
(IVA esclusa)
0,248 €
(IVA inclusa)
| Unità | Per unità | Per Borsa* |
| 100 - 1900 | 0,203 € | 20,30 € |
| 2000 - 7400 | 0,172 € | 17,20 € |
| 7500 - 29900 | 0,156 € | 15,60 € |
| 30000 - 59900 | 0,135 € | 13,50 € |
| 60000 + | 0,132 € | 13,20 € |
| *prezzo indicativo | ||
- Codice RS:
- 111-3620
- Codice costruttore:
- DF13-15S-1.25C
- Costruttore:
- Hirose
Documentazione Tecnica
Normative
Dettagli prodotto
Corpi connettori miniaturizzati da 1,25 mm Hirose serie DF13
I corpi connettore a crimpare serie DF13 sono generalmente utilizzati in numerose applicazioni quotidiane, quali fotocamere digitali, display LCD, videoregistratori digitali, sistemi di navigazione per auto, unità di controllo di accesso e dispositivi di misurazione. Offrono un design miniaturizzato e sono ideali per l'uso in dispositivi che richiedono segnali multipli con ingombro ridotto.
Caratteristiche e vantaggi
• Miniaturizzati
• Disponibile in configurazioni a una fila o due file
• La versione a due file raggiunge un livello di densità superiore del 30% rispetto a quella a una fila
• Passo da 1,25 mm
• Slot di polarizzazione per evitare l'inserimento errato
• Meccanismo di bloccaggio a frizione per un accoppiamento sicuro
• Disponibile in configurazioni a una fila o due file
• La versione a due file raggiunge un livello di densità superiore del 30% rispetto a quella a una fila
• Passo da 1,25 mm
• Slot di polarizzazione per evitare l'inserimento errato
• Meccanismo di bloccaggio a frizione per un accoppiamento sicuro
Nota
Autorizzatori
UL94V-0
Filo-scheda 1,25 mm - Hirose DF13
Specifiche
Attributo | Valore |
|---|---|
| Numero di contatti | 15 |
| Numero di file | 1 |
| Passo | 1.25mm |
| Tipologia | Femmina |
| Tipo di montaggio | Montaggio su cavo |
| Serie | DF13 |
| Per utilizzo con | Serie DF13 |
| Orientamento | Ad angolo retto |
| Lunghezza | 20.4mm |
| Larghezza | 3.2mm |
| Materiale custodia | PA |
