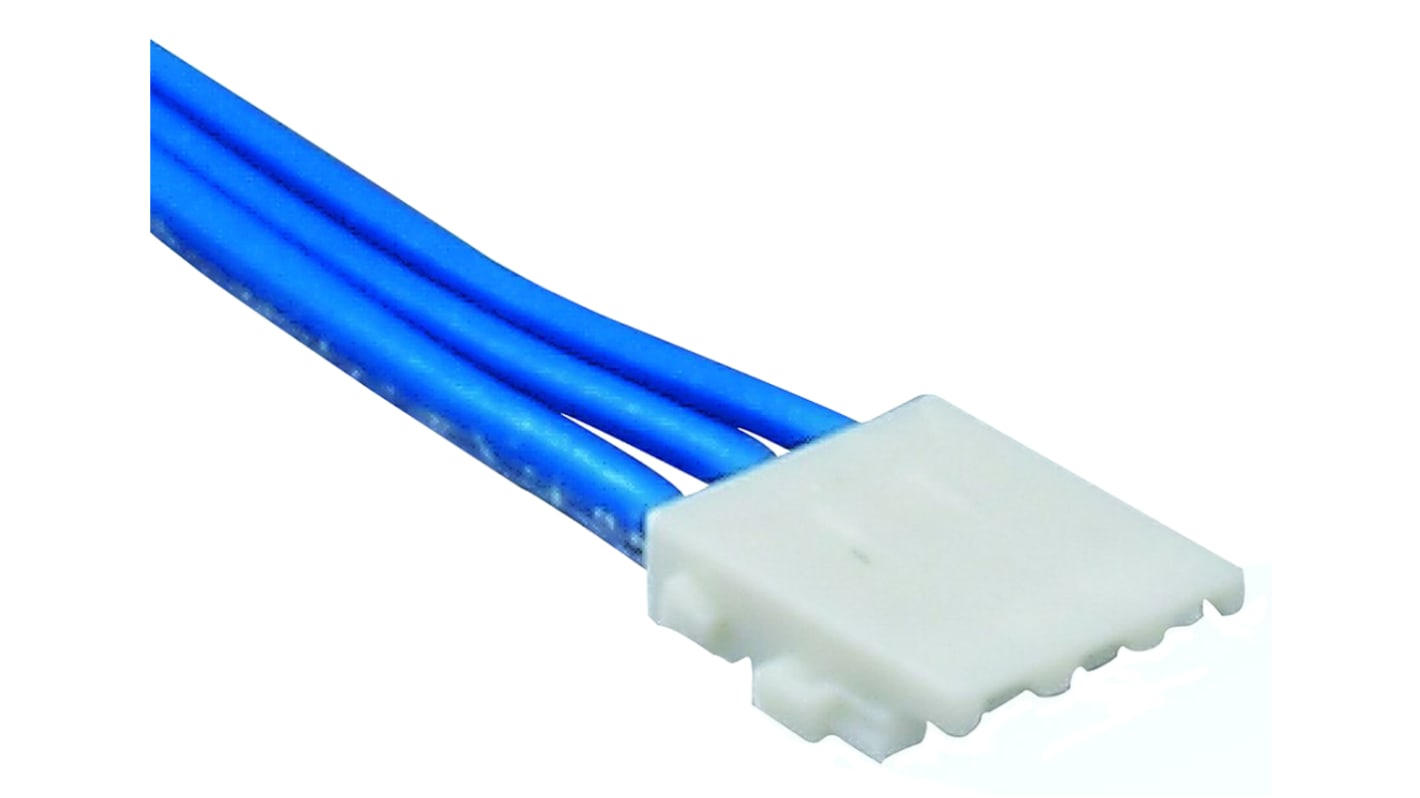

Corpo connettore automotive Hirose, 4 vie, 1 fila, passo 1.2mm

Corpi connettore femmina a crimpare a profilo basso serie DF57 da 1,2 mm con un design rinforzato con blocco della rotazione e un esclusivo meccanismo di bloccaggio doppio per una maggiore ritenzione del cavo. Il design con blocco della rotazione incorpora sia blocchi positivi che di sicurezza all'interno del corpo del connettore per un collegamento sicuro. Un meccanismo di bloccaggio positivo garantisce il saldo fissaggio dell'alloggiamento a crimpare al connettore. Le lance sagomate sull'alloggiamento a crimpare si incastrano nella parte di bloccaggio sul corpo connettore bloccandolo saldamente in posizione per un sicuro collegamento del cavo. Le guide di inserimento sul corpo connettore femmina a crimpare instradano il connettore nella corretta posizione di accoppiamento prima dell'innesto del blocco positivo. Questa caratteristica contribuisce a prevenire l'accoppiamento errato e la conseguente rottura del connettore. Una volta completamente innestato, il blocco positivo emette uno scatto sensibile al tatto che ne conferma l'innesto. Dopo l'accoppiamento, il connettore maschio e il connettore femmina hanno un'altezza ridotta di 1,4 mm per una lunghezza di accoppiamento effettiva di 0,42 mm. Questi corpi connettore femmina a crimpare a profilo basso serie DF57 accettano una gamma di dimensioni filo da 34 AWG a 26 AWG. I contatti a crimpare devono essere acquistati separatamente.

• Design rinforzato con blocco rotazione
• Doppio meccanismo di bloccaggio per una maggiore ritenzione del cavo
• Guide di inserimento per un preciso allineamento durante l'accoppiamento
• Altezza di accoppiamento ridotta di 1,4 mm
• Gamma di dimensioni filo da 34 AWG a 26 AWG

Questi connettori serie DF57 da 1,2 mm con configurazione a profilo basso e alta capacità di corrente di 2,5 A sono ideali per il collegamento dei driver per LED ai dispositivi di illuminazione. Altre applicazioni includono macchine fotografiche digitali, telecamere digitali, PC notebook e tablet PC.

Filo-scheda da 1,20 mm - Hirose DF57
