- Codice RS:
- 138-3531
- Codice costruttore:
- PSIP-03V-LE-A
- Costruttore:
- JST
Prodotto non a stock - in consegna appena disponibile
Prezzo per Cadauno (in una scatola da 300)
0,13 €
(IVA esclusa)
0,16 €
(IVA inclusa)
Unità | Per unità | Per Scatola* |
---|---|---|
300 - 300 | 0,13 € | 39,00 € |
600 - 600 | 0,123 € | 36,90 € |
900 - 900 | 0,117 € | 35,10 € |
1200 - 1200 | 0,113 € | 33,90 € |
1500 + | 0,11 € | 33,00 € |
*prezzo indicativo
- Codice RS:
- 138-3531
- Codice costruttore:
- PSIP-03V-LE-A
- Costruttore:
- JST
Documentazione Tecnica
Normative
- Paese di origine:
- MY
Dettagli prodotto

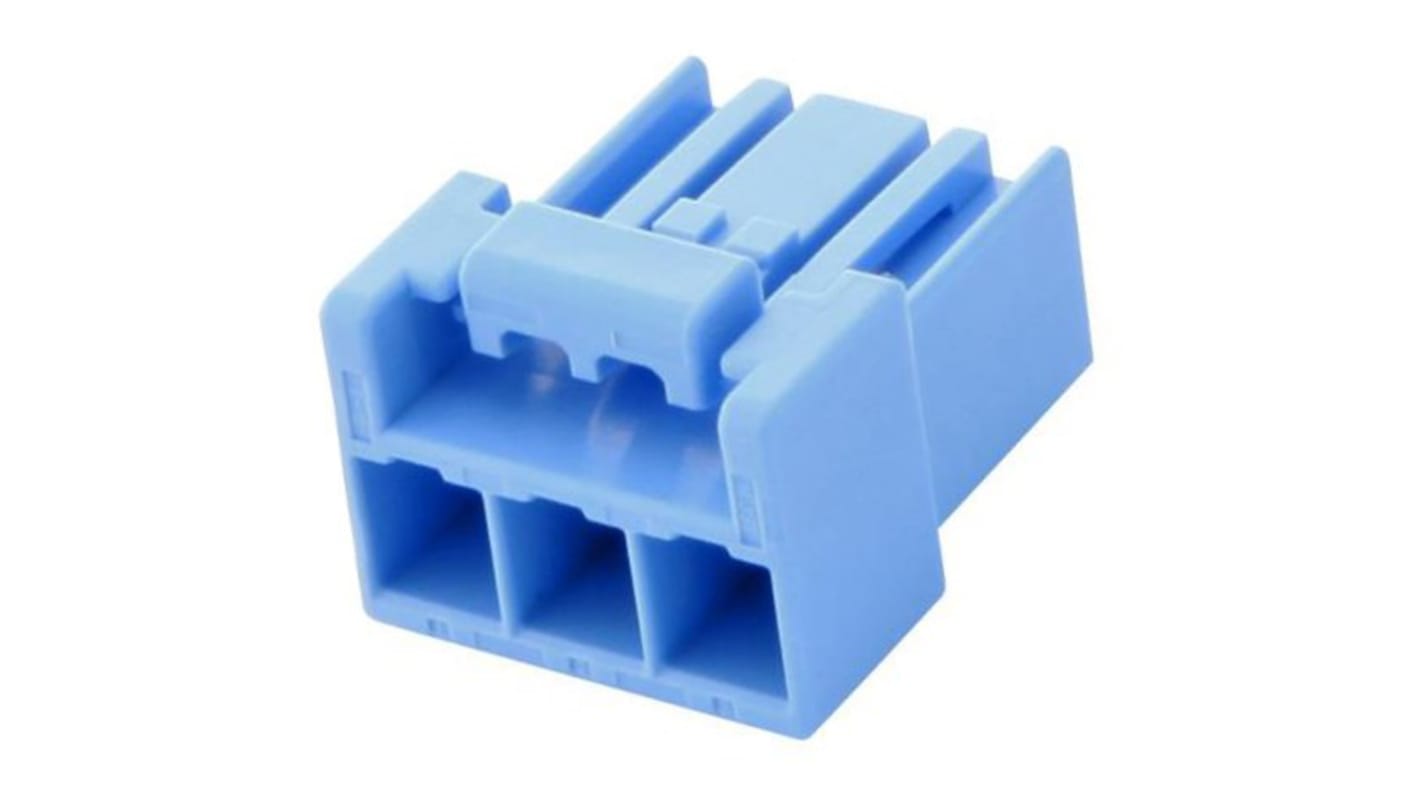

Corpi connettore a crimpare da 4 mm serie PSI JST
Corpi connettore a crimpare da 4 mm per montaggio su cavo serie PSI per l'uso nelle applicazioni filo-scheda e filo-filo. Questi corpi connettore serie PSI sono dotati di un meccanismo di bloccaggio per un accoppiamento sicuro. Le versioni a fila singola sono dotate di tacche di codifica per evitare il disallineamento e l'accoppiamento errato e sono provvisti di codice colore in base al tipo di codifica. Questi alloggiamenti a crimpare PSI sono disponibili in due versioni:
I codici PSIP-0xV-LE-A sono corpi connettori femmina che si accoppiano con i connettori per circuito stampato serie PSI con i corpi connettori per montaggio su cavo serie PSI
I codici PSIR-0xV-LE-A sono corpi connettore che si accoppiano con corpi connettore femmina per montaggio su cavo serie PSI
I corpi connettore per montaggio su cavo PSI sono dotati anche di attacchi per il montaggio che ne consente il montaggio a pannello
I codici PSIP-0xV-LE-A sono corpi connettori femmina che si accoppiano con i connettori per circuito stampato serie PSI con i corpi connettori per montaggio su cavo serie PSI
I codici PSIR-0xV-LE-A sono corpi connettore che si accoppiano con corpi connettore femmina per montaggio su cavo serie PSI
I corpi connettore per montaggio su cavo PSI sono dotati anche di attacchi per il montaggio che ne consente il montaggio a pannello
I contatti per questi corpi connettore PSI devono essere acquistati separatamente
Caratteristiche e vantaggi
• Meccanismo di bloccaggio per un collegamento di accoppiamento sicuro
• Codifica e codifica colore per evitare l'accoppiamento errato
• Design intuitivo per le dita
• Attacchi per il montaggio a pannello nella versione con corpo connettore
• Codifica e codifica colore per evitare l'accoppiamento errato
• Design intuitivo per le dita
• Attacchi per il montaggio a pannello nella versione con corpo connettore
Sistema di collegamento da 4,00 mm JST serie PSI
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 3 |
Numero di file | 1 |
Passo | 4mm |
Tipologia | Maschio |
Tipo di montaggio | Montaggio su cavo |
Serie | PSI |
Per utilizzo con | Contatto a crimpare serie PSI |
Orientamento | Ad angolo retto |
Lunghezza | 12.7mm |
Larghezza | 14.9mm |
Materiale custodia | PBT rinforzato con fibra di vetro |
