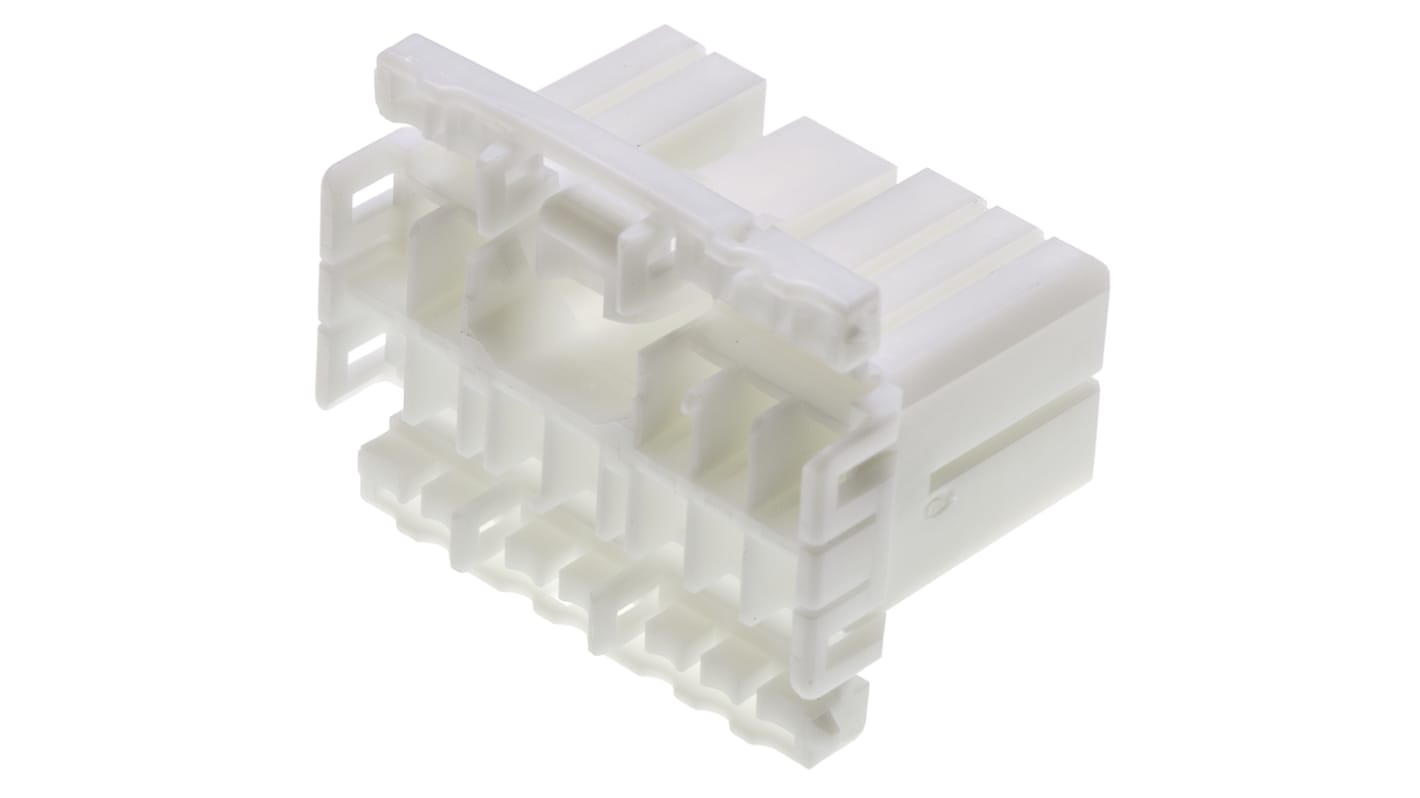

Corpo connettore automotive TE Connectivity Maschio, 12 vie, 2 file

Connettori per uso automobilistico serie MULTILOCK 070 con realizzazione miniaturizzata per l'uso in applicazioni automobilistiche filo-filo e filo-scheda. Questa serie MULTILOCK 070 è caratterizzata da un design compatto con centri del contatto ad alta densità da 3,5 mm ed è anche resistente e facile da maneggiare. I contenitori di questi connettori per uso automobilistico MULTILOCK 070 proteggono i contatti contro i danni causati da un’azione oscillante (KOJIRI) che si verifica durante le fasi di accoppiamento e disaccoppiamento. I corpi connettori maschio e femmina MULTILOCK 070 sono dotati di un contenitore a lancia che consente l’impiego di contatti senza lance. L'uso di contatti senza lance evita l’aggrovigliamento e la deformazione della lancia. La caratteristica principale di questi connettori MULTILOCK 070 è il meccanismo di bloccaggio. I corpi connettore maschio e femmina standard MULTILOCK 070 sono dotati di un meccanismo di bloccaggio doppio integrato sul lato del filo per garantire un bloccaggio sicuro del contatto. Il corpo connettore maschio MULTILOCK 070 Mk II è dotato di un meccanismo di bloccaggio costituito da una piastra di bloccaggio doppia a 2 pezzi per il perfetto bloccaggio del contatto e la prevenzione dell’inserimento parziale.
La gamma di connettori automobilistici MULTILOCK 070 si compone di corpi connettore maschio e femmina e connettori per circuito stampato per l'uso in applicazioni filo-filo e filo-scheda. I corpi connettori maschio richiedono contatti femmina a crimpare, i corpi connettore femmina richiedono contatti con terminale maschio. I contatti a crimpare devono essere ordinati separatamente.

Design compatto e resistente
Passo da 3,5 mm ad alta densità
Design a lancia del contenitore
Contatti protetti contro i danni causati da un'azione "KOJIRI"
Sistema di bloccaggio integrale doppio

La serie MULTILOCK 070 di connettori per uso automobilistico è progettata per l'uso in un'ampia gamma di applicazioni nel settore automobilistico. Queste applicazioni includono sistemi di trasmissione, sistemi di sicurezza, convenienza, informazioni del conducente e sistemi scocca e telaio.

Connettori e contatti MULTILOCK TE Connectivity

Questo è un tipo di connettore miniaturizzato ad alta densità che offre una soluzione di I/O filo-filo e filo-scheda utilizzata comunemente nel settore automobilistico ma adatta per svariate applicazioni di trasmissione di segnali.

Contatti a crimpare ad innesto per connettori femmina, montaggio su cavo
Le opzioni per il montaggio su scheda sono fornite con i contatti maschio
Per i collegamenti filo-scheda, utilizzare un cavo e un connettore di scheda
Il connettore femmina per cavo accetta contatti femmina, il connettore maschio per cavo accetta contatti maschio
I connettori maschio e femmina per cavo si accoppiano per consentire collegamenti filo-filo
Connettori per fili ad alta densità con centri di contatto da 2,5 mm
