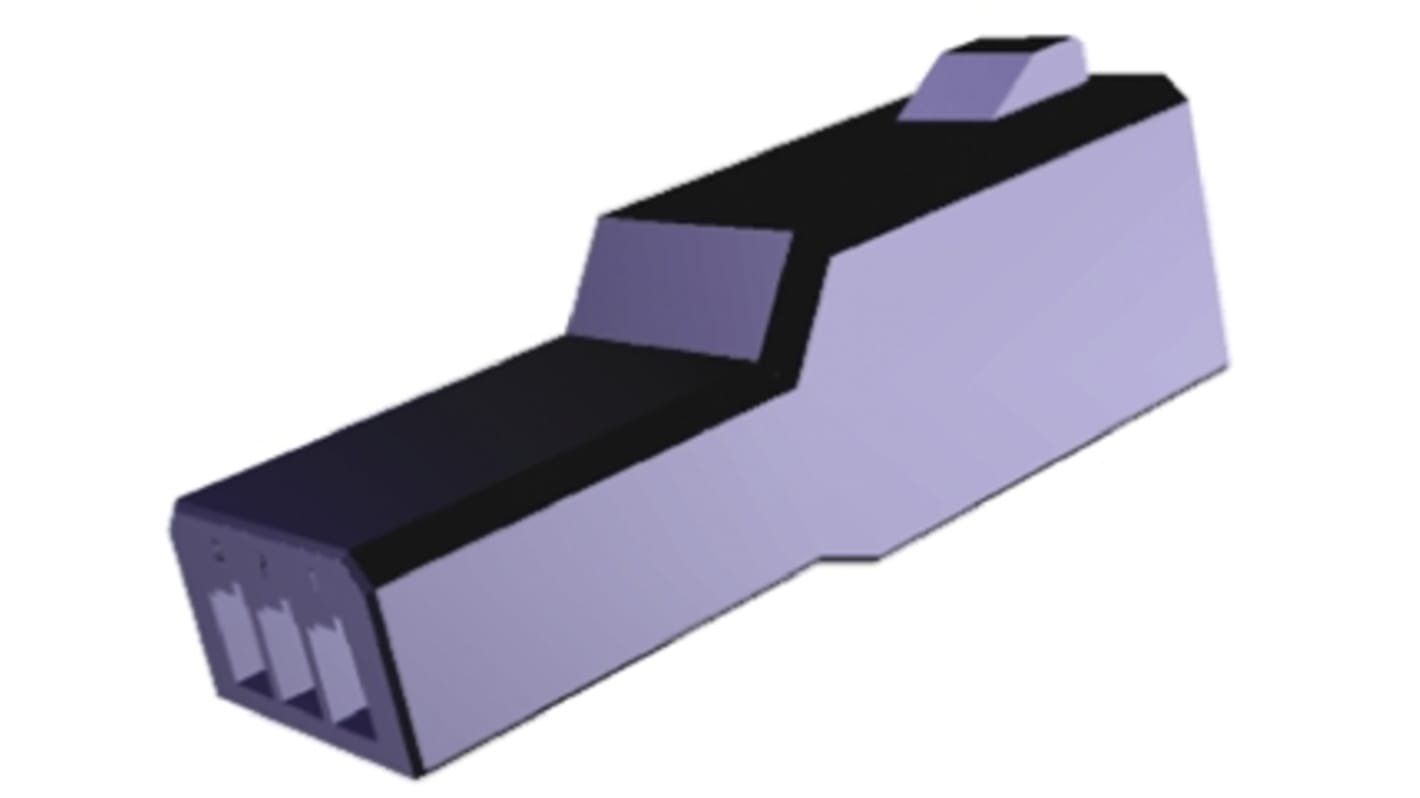

Corpo connettore automotive TE Connectivity Maschio, 3 vie, 1 fila, passo 2.5mm

Corpi connettore femmina e con linguetta serie Dynamic D-2100 da 2,5 mm con design compatto e salvaspazio. Le versioni D-2100S hanno una configurazione a fila singola standard e le versioni D-2100D sono dotate di una configurazione a due file. Questi corpi connettore D-2100 sono dotati di lance di bloccaggio per fissare i contatti in posizione e per evitare danni durante l'accoppiamento. Uno scatto udibile conferma l'esecuzione di un accoppiamento saldo e affidabile. Questi alloggiamenti a crimpare D-2100 sono dotati di nervature codificate che evitano l'accoppiamento errato e impediscono il movimento o la torsione tra gli alloggiamenti quando sono accoppiati. I bloccaggi centrali sul lato superiore dell'alloggiamento forniscono un collegamento sicuro con uno scatto udibile che conferma l'esecuzione di un accoppiamento saldo e affidabile. Il bloccaggio centrale inoltre consente di risparmiare spazio sul circuito stampato, permettendo il montaggio ad alta densità. Il connettore femmina a crimpare e i contatti con linguetta per questi corpi connettore D-2100 Dynamic devono essere acquistati separatamente

• Struttura salvaspazio compatta
• Lance di bloccaggio per il bloccaggio sicuro del contatto
• Codifica sulle nervature per evitare l’accoppiamento errato
• Bloccaggio centrale per un collegamento di accoppiamento sicuro e il risparmio di spazio sul circuito stampato
• Scatto udibile per garantire l'esecuzione di un accoppiamento saldo e affidabile
• Linea di conferma per la conferma visiva dell'accoppiamento

Questi connettori sono progettati per l'uso nell'industria automobilistica. Specificamente, gli usi sono,
• Specchi
• applicazioni multimediali
• schermate del display
• ECU airbag / applicazioni di sicurezza
• Interruttori
• smartphone A Mani libere
• Immobilizzatore
• Dashboard
• applicazioni di sicurezza
• dispositivo di chiusura LID del bagagliaio A Comando Elettrico
• sistema di monitoraggio della pressione degli pneumatici
• Gestione del controller della carrozzeria

Serie Dynamic 2000 TE Connectivity

I connettori della serie D-2000 vengono utilizzati principalmente per le applicazioni di gestione dei segnali e includono un sistema di codifica per evitare errori i collegamento. I connettori della serie D- 2100 hanno un passo di 2,5 mm con una tensione nominale massima di 250 V c.a. e una corrente nominale massima di 5 A; entrambi i valori dipendono dal numero di vie e dalle dimensioni dei fili utilizzati.
