- Codice RS:
- 172-5088
- Codice costruttore:
- VLR-06V
- Costruttore:
- JST
500 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Cadauno (in un sacchetto da 500)
0,657 €
(IVA esclusa)
0,802 €
(IVA inclusa)
Unità | Per unità | Per Borsa* |
500 + | 0,657 € | 328,50 € |
*prezzo indicativo |
- Codice RS:
- 172-5088
- Codice costruttore:
- VLR-06V
- Costruttore:
- JST
Documentazione Tecnica
Normative
- Paese di origine:
- MY
Dettagli prodotto

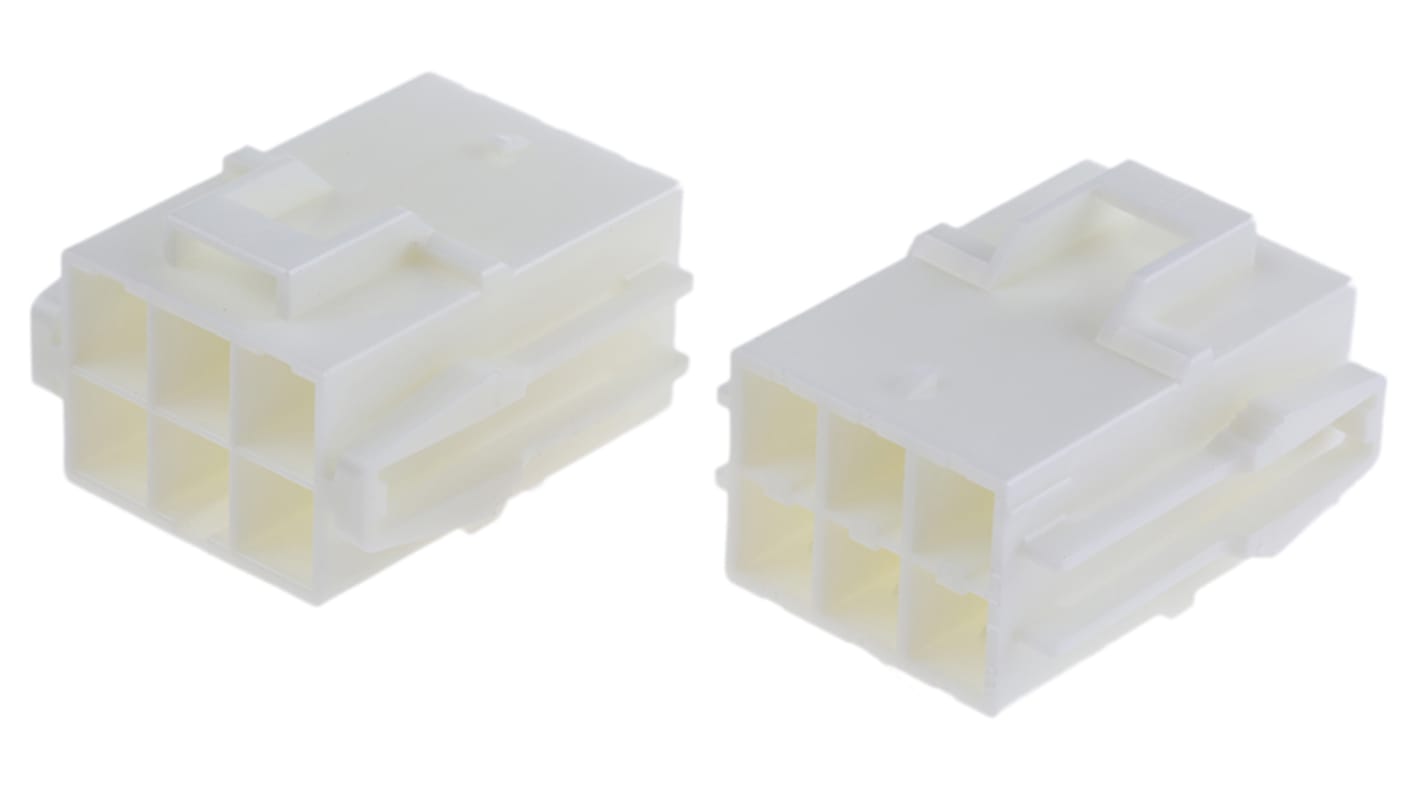

Corpi connettore femmina filo-filo da 6,2 mm per contatti pin JST serie VL
Corpi connettore femmina a crimpare filo-filo serie VL per contatti pin con passo da 6,2 mm a sospensione o per montaggio a pannello. Questi corpi connettore femmina filo-filo serie VL sono adatti per l'uso con circuiti caratterizzati da requisiti di alimentazione elevata fino a 20 A, quando caricati con contatti a crimpare serie VL. I corpi hanno lance incorporate che consentono di inserire facilmente il contatto e bloccarlo in posizione. La presenza di lance nei corpi consente l'utilizzo di contatti senza lance, impedendo laggrovigliamento dei fili ed eliminando la deformazione delle lance. Dispositivi di bloccaggio interni ed esterni sono incorporati nei corpi per evitare lo scollegamento accidentale dovuto alle vibrazioni o allinstradamento dei fili. Per agevolare il montaggio a pannello questi corpi connettore serie VL sono dotati di un dispositivo di bloccaggio salvaspazio per pannello, pensato per evitare laggrovigliamento dei fili o la rottura in caso di clima freddo o secco. Questi corpi connettore femmina serie VL sono adatti per l'uso con pannelli di spessore compreso tra 0,5 mm e 2 mm e sono disponibili in 2 design a forma di foro per pannello.
I contatti pin di questi corpi connettori femmina devono essere acquistati separatamente
Sono inoltre disponibili fermi secondari che assicurano che i contatti siano completamente inseriti e evitano lo sgancio accidentale.
I contatti pin di questi corpi connettori femmina devono essere acquistati separatamente
Sono inoltre disponibili fermi secondari che assicurano che i contatti siano completamente inseriti e evitano lo sgancio accidentale.
Caratteristiche e vantaggi
Progettati per i circuiti ad alta potenza che richiedono fino a 20 A
Struttura con lancia incorporata per garantire il bloccaggio del contatto
Dispositivo di bloccaggio interno ed esterno per un accoppiamento sicuro
Struttura salvaspazio con dispositivo di bloccaggio per pannello
Fermi secondari disponibili
Struttura con lancia incorporata per garantire il bloccaggio del contatto
Dispositivo di bloccaggio interno ed esterno per un accoppiamento sicuro
Struttura salvaspazio con dispositivo di bloccaggio per pannello
Fermi secondari disponibili
Gamma JST VL
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 6 |
Numero di file | 2 |
Passo | 6.2mm |
Tipologia | Femmina |
Tipo di montaggio | Montaggio su cavo |
Serie | VL |
Per utilizzo con | Contatto maschio serie VL |
Orientamento | Ad angolo retto |
Lunghezza | 26.4mm |
Larghezza | 29.5mm |
Materiale custodia | Poliammide |
