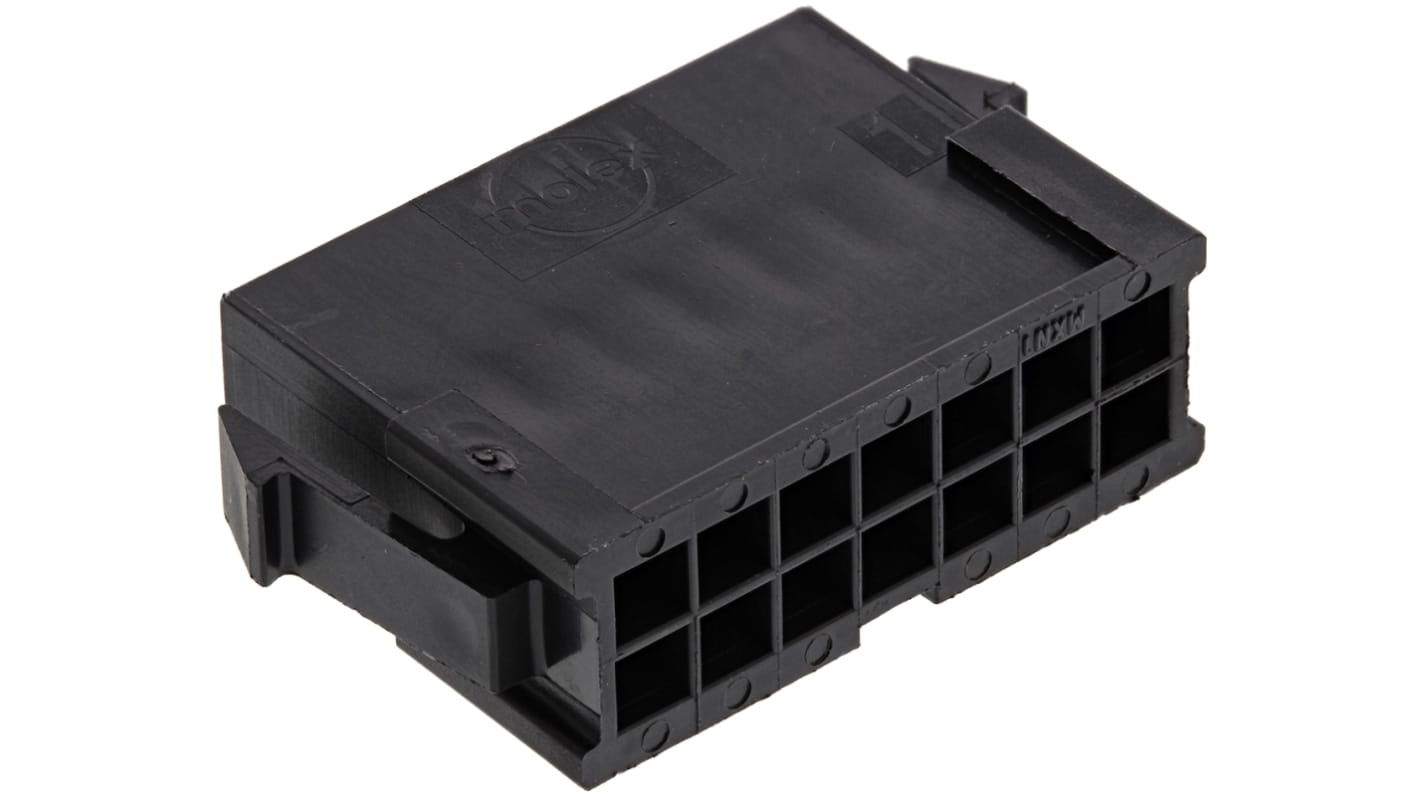

Corpo connettore automotive Molex Maschio, 14 vie, 2 file, passo 3mm
- Codice RS:
- 422-7401
- Codice costruttore:
- 43020-1400
- Costruttore:
- Molex
30 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
255 Entro 4 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Prezzo per 1pz in confezione da 5
1,046 €
(IVA esclusa)
1,276 €
(IVA inclusa)
Unità | Per unità | Per confezione* |
---|---|---|
5 - 95 | 1,046 € | 5,23 € |
100 - 370 | 0,758 € | 3,79 € |
375 - 1495 | 0,738 € | 3,69 € |
1500 - 2995 | 0,72 € | 3,60 € |
3000 + | 0,70 € | 3,50 € |
*prezzo indicativo
- Codice RS:
- 422-7401
- Codice costruttore:
- 43020-1400
- Costruttore:
- Molex
Documentazione Tecnica
Normative
Dettagli prodotto
Corpi connettori Molex Micro-Fit – Serie 43025 e 43020
I corpi connettore Molex serie 4305 e 43020 sono caratterizzati da un passo di 3,0 mm e fanno parte dell'esclusivo sistema di collegamento compatto Micro-Fit. Un'applicazione tipica per un corpo connettore è fornire un alloggiamento per i connettori che devono essere montati su una scheda a circuito stampato. Questi tipi di accessori sono un componente essenziale che offre protezione per il connettore e il relativo collegamento.
Caratteristiche e vantaggi
• Corpi in colore nero
• Bloccaggio positivo per un collegamento stabile
• Completamente polarizzati per impedire errori di accoppiamento e allineamento
• Alcuni prodotti della serie 43020 sono dotati di attacchi per il montaggio che ne consentono l'uso in applicazioni con montaggio a pannello
• Doppia fila
• Basso tenore di alogeni
• Opzioni filo-filo e filo-scheda
• Bloccaggio positivo per un collegamento stabile
• Completamente polarizzati per impedire errori di accoppiamento e allineamento
• Alcuni prodotti della serie 43020 sono dotati di attacchi per il montaggio che ne consentono l'uso in applicazioni con montaggio a pannello
• Doppia fila
• Basso tenore di alogeni
• Opzioni filo-filo e filo-scheda
Alloggiamento per connettore serie Molex Micro-Fit 3,0, da utilizzare con terminale a crimpare, montaggio a pannello - 43020-1400
Questo alloggiamento per connettori di Molex offre una soluzione di alta qualità per le esigenze di connettività elettronica. Con un orientamento del corpo diritto e 14 contatti, questo connettore maschio è progettato per l'uso con terminali a crimpare. Il materiale dell'involucro in PET garantisce durata e affidabilità, mentre il design compatto consente il montaggio a pannello.
Caratteristiche e vantaggi
• Alloggiamento del connettore diritto adatto ai terminali a crimpare
• Genere maschile con un totale di 14 contatti in configurazione a 2 file
• Materiale della custodia in PET per una maggiore durata
• Montaggio a pannello per un'installazione sicura
• Genere maschile con un totale di 14 contatti in configurazione a 2 file
• Materiale della custodia in PET per una maggiore durata
• Montaggio a pannello per un'installazione sicura
Applicazioni
• Ideale per l'elettronica di consumo come fotocopiatrici, stampanti e frigoriferi
• Adatto per dispositivi di telecomunicazione e di rete, come router e server
• Può essere utilizzato in apparecchiature mediche e dispositivi diagnostici
• Adatto per dispositivi di telecomunicazione e di rete, come router e server
• Può essere utilizzato in apparecchiature mediche e dispositivi diagnostici
Funziona con i connettori Micro-Fit 3,0 standard?
No, questo alloggiamento del connettore non è compatibile con i connettori Micro-Fit 3,0 standard a causa del suo design unico.
Può resistere alle alte temperature?
Sì, l'alloggiamento del connettore può essere sottoposto a rifusione fino a ∼260°C, il che lo rende ideale per varie applicazioni.
L'involucro del connettore è adatto ad applicazioni con correnti elevate?
Sì, con una corrente nominale di 13A, questo alloggiamento del connettore è affidabile per i requisiti di corrente elevata.
Serie Molex Micro-Fit 3.0
Specifiche
Attributo | Valore |
---|---|
Numero di contatti | 14 |
Numero di file | 2 |
Passo | 3mm |
Tipologia | Maschio |
Tipo di montaggio | Montaggio a pannello |
Serie | Micro-Fit 3.0 |
Per utilizzo con | Terminale a crimpare |
Orientamento | Ad angolo diritto |
Lunghezza | 21.85mm |
Larghezza | 6.85mm |
Materiale custodia | PET |
