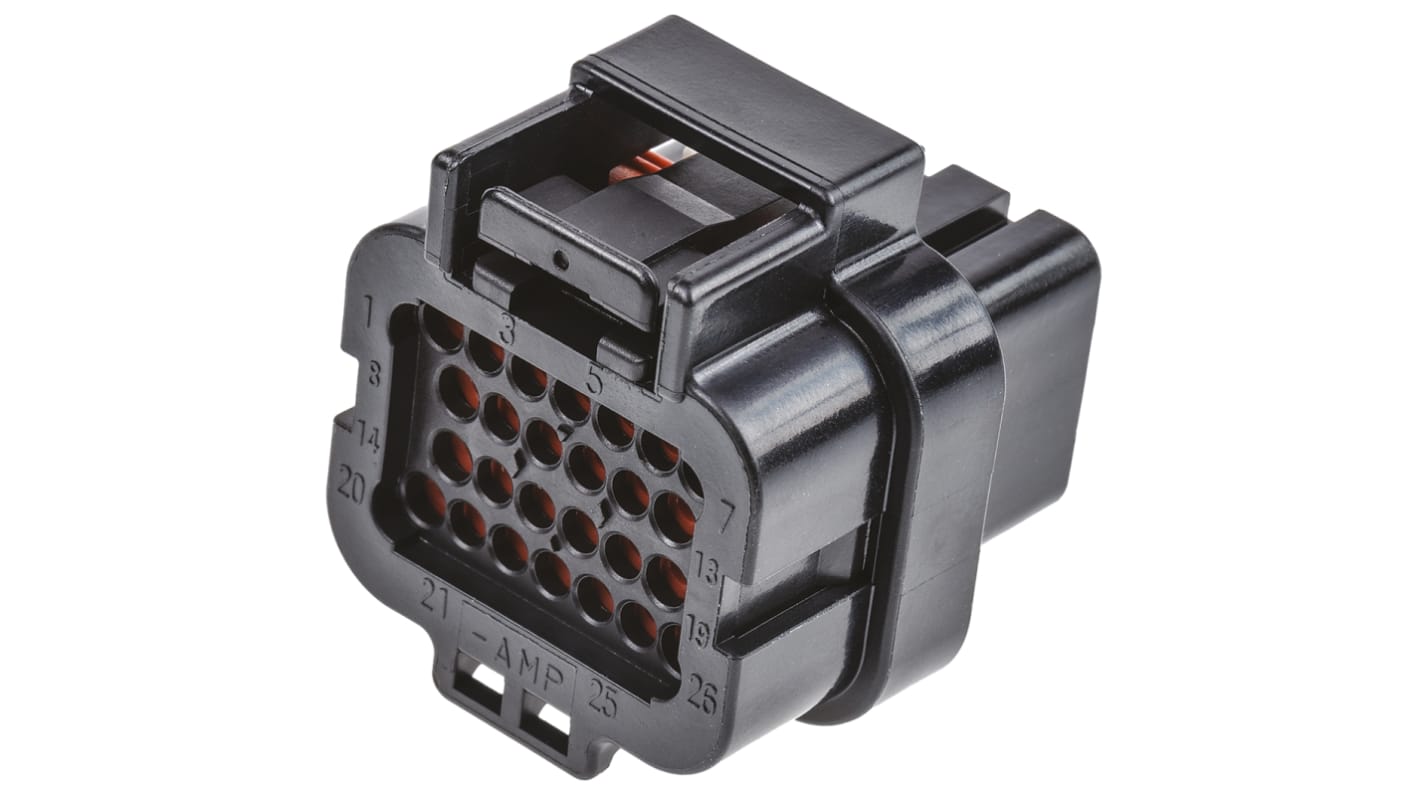

Connettore automotive TE Connectivity, Maschio, 26 vie, 4 file, Montaggio su cavo

Presentazione della serie Superseal di corpi connettore maschio te Connectivity. Il design resistente e affidabile facilita il montaggio tra le schede a circuito stampato e il cablaggio/fili o tra ulteriori schede a circuito stampato tra loro. La serie Superseal ha una dimensione del contatto di 1 mm. e viene fornito con orientamento del corpo diritto o ad angolo retto.

Caratteristiche e vantaggi
• Durata: Dopo aver collegato l'alloggiamento del tappo, l'alloggiamento del connettore maschio viene accoppiato e quindi viene applicata una forza di 78,4 N con un movimento oscillante. 25 cicli di prova.
Contenitore In Materiale Termoplastico/PET da • per prestazioni/resistenza affidabili. Il materiale esterno è leggero e consente una maggiore flessibilità di progettazione.
• La serie SUPERSEAL dispone di meccanismi di bloccaggio secondari incorporati che facilitano l'inserimento dei contatti nel corpo connettore, evitando così il distacco dei contatti durante l'accoppiamento.
• chiave Di Polarizzazione di serie, che aiuta a prevenire l'inserimento di un'altra scheda a circuito stampato a meno che non sia inserita correttamente.
• una varietà di contatti (26, 34 e più) adatti in un'ampia gamma di prese industriali.
• passi da 3 mm disponibili.

Applications
• Controlli industriali
• Sistemi di rete
• Alcuni elettrodomestici

Connettori SUPERSEAL Te Connectivity, 1,0 mm e 1,5 mm

Sviluppati per soddisfare i sempre crescenti requisiti ed esigenze di sicurezza e affidabilità nel campo dei collegamenti elettrici, questi connettori soddisfano tutti i requisiti prescritti dalle norme varie automobilistiche ed industriali. Le applicazioni tipiche includono vari sensori automobilistici, i trasmettitori di pressione dell'olio, il monitoraggio della temperatura dell'acqua o qualunque applicazione che richieda la protezione impermeabile IP67.

Caratteristiche e vantaggi

Contatti robusti e affidabili
Struttura a doppia molla del contatto
Il blocco secondario assicura l'inserimento corretto e completo del contatto
Guarnizioni in gomma di silicone
